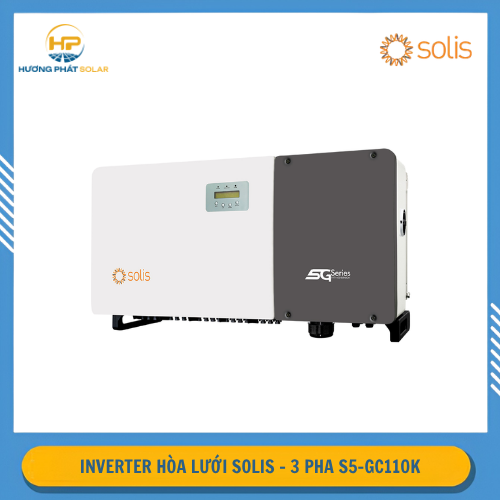

Inverter Hòa Lưới Solis 110kW 3 Pha S5-GC110K – 10 MPPT, 20 String

Inverter Hòa Lưới Solis 110kW 3 pha S5-GC110K là biến tần điện mặt trời công suất lớn thuộc dòng S5-GC(100–110)K của Solis, hướng đến các hệ thống điện mặt trời thương mại và công nghiệp có phụ tải 3 pha lớn.

Model có công suất AC định mức 110kW, cấu hình 10 MPPT và tối đa 20 string, điện áp DC tối đa 1100V, dải điện áp MPPT 180–1000V và dòng đầu vào tối đa 10 × 32A. S5-GC110K đạt hiệu suất tối đa 98,7%, chuẩn bảo vệ IP66 và tích hợp DC Switch.

Thiết kế 10 MPPT giúp phân bổ các chuỗi pin linh hoạt hơn trên những công trình có diện tích mái lớn, nhiều hướng hoặc nhiều khu vực lắp đặt.

Thông số nổi bật của Inverter Hòa Lưới Solis 110kW 3 pha

• Model: S5-GC110K
• Thương hiệu: Solis
• Loại: Inverter hòa lưới 3 pha
• Công suất AC định mức: 110kW
• Tỷ lệ DC/AC: >150%
• Điện áp PV tối đa: 1100VDC
• Điện áp DC định mức: 600V
• Điện áp khởi động: 195V
• Dải điện áp MPPT: 180–1000V
• Số MPPT: 10 MPPT
• Số string tối đa: 20 string
• Dòng điện đầu vào: 10 × 32A
• Dòng ngắn mạch tối đa: 10 × 40A
• Công suất AC định mức: 110kW
• Công suất AC tối đa: 121kW
• Công suất biểu kiến tối đa: 121kVA
• Điện áp lưới: 220/380V hoặc 230/400V, 3 pha
• Dòng AC định mức: 167,1A / 158,8A
• Dòng AC tối đa: 183,8A
• Hệ số công suất: >0,99
• THDi: <3%
• Hiệu suất tối đa: 98,7%
• Hiệu suất EU: 98,3%
• Chuẩn bảo vệ: IP66
• DC Switch: Có, tích hợp
• AFCI 2.0: Tùy chọn
• PID Recovery: Tùy chọn
• Night SVG: Có
• Giám sát string: Có
• Quét đường cong I-V: Có
• Giao tiếp: RS485, WiFi/GPRS/PLC tùy chọn
• Làm mát: Quạt thông minh
• Nhiệt độ hoạt động: -30°C đến +60°C
• Độ cao hoạt động tối đa: 4.000m
• Kích thước: 1065 × 567 × 344,5mm
• Trọng lượng: khoảng 91kg
• Topology: Transformerless
• Bảo hành: 5 năm

Các thông số 1100V, 180–1000V, 10 × 32A, 10 × 40A, 10 MPPT/20 string, 110kW AC và 121kVA được xác nhận trong datasheet S5-GC110K.

Datasheet: Có thể tham khảo tài liệu kỹ thuật S5-GC(100–110)K để xem thông số chi tiết của model.

Công suất 110kW cho hệ thống điện mặt trời 3 pha

Inverter Hòa Lưới Solis 110kW 3 pha S5-GC110K có công suất AC định mức 110kW, công suất đầu ra tối đa 121kW và công suất biểu kiến tối đa 121kVA.

Thiết bị sử dụng hệ thống điện 3 pha 220/380V hoặc 230/400V, phù hợp với những công trình có phụ tải lớn và nhu cầu sử dụng điện mặt trời trực tiếp vào ban ngày.

Một số công trình có thể cân nhắc S5-GC110K gồm:

• Nhà máy, nhà xưởng sản xuất.
• Kho hàng và trung tâm logistics.
• Xưởng cơ khí.
• Cơ sở chế biến.
• Tòa nhà thương mại.
• Siêu thị, showroom.
• Công trình có phụ tải điện 3 pha lớn.
• Hệ thống điện mặt trời áp mái quy mô công nghiệp.

S5-GC110K là inverter hòa lưới, không phải inverter hybrid. Thiết bị không đảm nhiệm chức năng sạc/xả pin lưu trữ và không thay thế nguồn điện dự phòng khi lưới bị mất.

10 MPPT – tối đa 20 string

Một trong những điểm nổi bật nhất của Inverter Hòa Lưới Solis 110kW 3 pha S5-GC110K là cấu hình 10 MPPT/20 string.

Solis thiết kế dòng S5-GC(100–110)K với 10 MPPT nhằm tạo ra nhiều lựa chọn hơn trong việc phân bổ chuỗi PV trên các công trình có nhiều hướng mái hoặc nhiều khu vực lắp đặt.

Cấu hình này phù hợp với:

• Mái Đông – Tây.
• Nhiều mặt mái.
• Nhiều khu vực lắp đặt pin.
• Các cụm PV có góc nghiêng khác nhau.
• Những khu vực có điều kiện bức xạ khác nhau.

S5-GC110K hỗ trợ 32A cho mỗi MPPT và dòng ngắn mạch tối đa 40A mỗi MPPT, phù hợp với các module PV công suất lớn và các cấu hình string có dòng cao.

Khi thiết kế hệ thống thực tế, cần kiểm tra Voc, Vmp, Isc và Imp của module PV để bảo đảm các chuỗi được ghép trong giới hạn kỹ thuật của inverter.

Tỷ lệ DC/AC trên 150%

Inverter Hòa Lưới Solis 110kW 3 pha S5-GC110K hỗ trợ thiết kế với tỷ lệ DC/AC trên 150%. Đây là đặc điểm quan trọng đối với hệ thống điện mặt trời công suất lớn.

Nếu quy đổi theo tỷ lệ 150%, công suất DC tương ứng với inverter 110kW là khoảng 165kWp.

Tuy nhiên, 165kWp không nên được ghi là “công suất PV tối đa” của S5-GC110K. Đây là giá trị quy đổi theo tỷ lệ DC/AC 150%. Công suất PV thực tế cần được tính toán dựa trên module, nhiệt độ, số lượng tấm và cấu hình string.

Các thông số đầu vào chính:

• Điện áp DC tối đa: 1100V.
• Điện áp DC định mức: 600V.
• Điện áp khởi động: 195V.
• Dải MPPT: 180–1000V.
• 10 MPPT/20 string.
• Dòng đầu vào: 10 × 32A.
• Dòng ngắn mạch: 10 × 40A.
• DC/AC ratio: >150%.

Hiệu suất tối đa 98,7% và chuẩn IP66

S5-GC110K đạt hiệu suất tối đa 98,7% và hiệu suất EU 98,3%. Đây là thông số đáng chú ý đối với inverter công suất 110kW, đặc biệt khi thiết bị phải xử lý lượng điện DC lớn trong thời gian dài.

Thiết bị có chuẩn bảo vệ IP66, phù hợp với các hệ thống lắp đặt ngoài trời khi đáp ứng đúng yêu cầu kỹ thuật.

Model có dải nhiệt độ hoạt động khoảng -30°C đến +60°C, độ ẩm 0–100% và độ cao hoạt động tối đa 4.000m. Hệ thống làm mát sử dụng quạt thông minh.

S5-GC110K có kích thước khoảng 1065 × 567 × 344,5mm và trọng lượng khoảng 91kg, do đó cần tính toán vị trí lắp đặt, kết cấu giá đỡ và phương án vận chuyển phù hợp.

DC Switch tích hợp và các chức năng bảo vệ

Theo datasheet, S5-GC110K được trang bị DC Switch tích hợp.

Các chức năng bảo vệ chính gồm:

• Bảo vệ ngược cực DC.
• Bảo vệ ngắn mạch.
• Bảo vệ quá dòng.
• Chống sét DC Type II.
• Chống sét AC Type II.
• AC Type I tùy chọn.
• Giám sát lưới điện.
• Chống đảo lưới.
• Bảo vệ quá nhiệt.
• Giám sát string.
• Quét đường cong I-V.
• AFCI 2.0 tùy chọn.
• PID Recovery tùy chọn.

Đặc biệt, PID Recovery không phải tính năng mặc định của mọi cấu hình. Tài liệu kỹ thuật ghi rõ chức năng này là optional. AFCI 2.0 cũng được cung cấp tùy cấu hình.

Giám sát 20 string và quản lý hệ thống

Với tối đa 20 string, khả năng giám sát là yếu tố quan trọng trong quá trình vận hành hệ thống điện mặt trời công suất lớn.

Inverter Hòa Lưới Solis 110kW 3 pha S5-GC110K hỗ trợ:

• Giám sát string thông minh.
• Quét đường cong I-V.
• Theo dõi sản lượng điện.
• Theo dõi tình trạng từng string.
• Kiểm soát công suất phát.
• Nâng cấp firmware từ xa.
• RS485.
• WiFi/GPRS tùy chọn.
• PLC tùy chọn.
• Quản lý hệ thống từ xa.

Solis xác nhận dòng S5-GC(100–110)K hỗ trợ intelligent string monitoring và smart I-V curve scan, giúp tăng khả năng kiểm tra và bảo trì hệ thống.

Night SVG và PID Recovery

S5-GC110K hỗ trợ Night SVG, phục vụ chức năng liên quan đến công suất phản kháng vào ban đêm theo cấu hình hệ thống. Đây là một trong những tính năng được Solis trang bị cho dòng inverter công suất lớn này.

Model cũng hỗ trợ PID Recovery, nhưng đây là tùy chọn. Vì vậy, khi đưa thông tin lên website, nên sử dụng cách ghi:

PID Recovery: Tùy chọn

thay vì:

Anti-PID: Có

Cách ghi này sát với tài liệu kỹ thuật và tránh khiến khách hàng hiểu rằng mọi S5-GC110K đều được tích hợp sẵn chức năng PID Recovery.

Vì sao nên chọn Inverter Hòa Lưới Solis 110kW 3 pha?

Inverter Hòa Lưới Solis 110kW 3 pha S5-GC110K phù hợp với hệ thống điện mặt trời thương mại và công nghiệp nhờ:

• Công suất AC 110kW.
• Tỷ lệ DC/AC trên 150%.
• 10 MPPT, tối đa 20 string.
• Điện áp DC tối đa 1100V.
• Dải MPPT 180–1000V.
• Dòng đầu vào 10 × 32A.
• Dòng ngắn mạch 10 × 40A.
• Công suất AC tối đa 121kW.
• Công suất biểu kiến tối đa 121kVA.
• Hiệu suất tối đa 98,7%.
• Chuẩn bảo vệ IP66.
• DC Switch tích hợp.
• Giám sát string thông minh.
• Quét đường cong I-V.
• Night SVG.
• AFCI 2.0 tùy chọn.
• PID Recovery tùy chọn.
• WiFi/GPRS/PLC tùy chọn.
• Bảo hành 5 năm.

Với 10 MPPT và 20 string, S5-GC110K phù hợp với những công trình có hệ thống PV lớn, nhiều hướng mái hoặc nhiều khu vực lắp đặt. Công suất 110kW cùng khả năng thiết kế DC/AC trên 150% giúp model đáp ứng tốt các hệ thống điện mặt trời thương mại và công nghiệp quy mô lớn.
