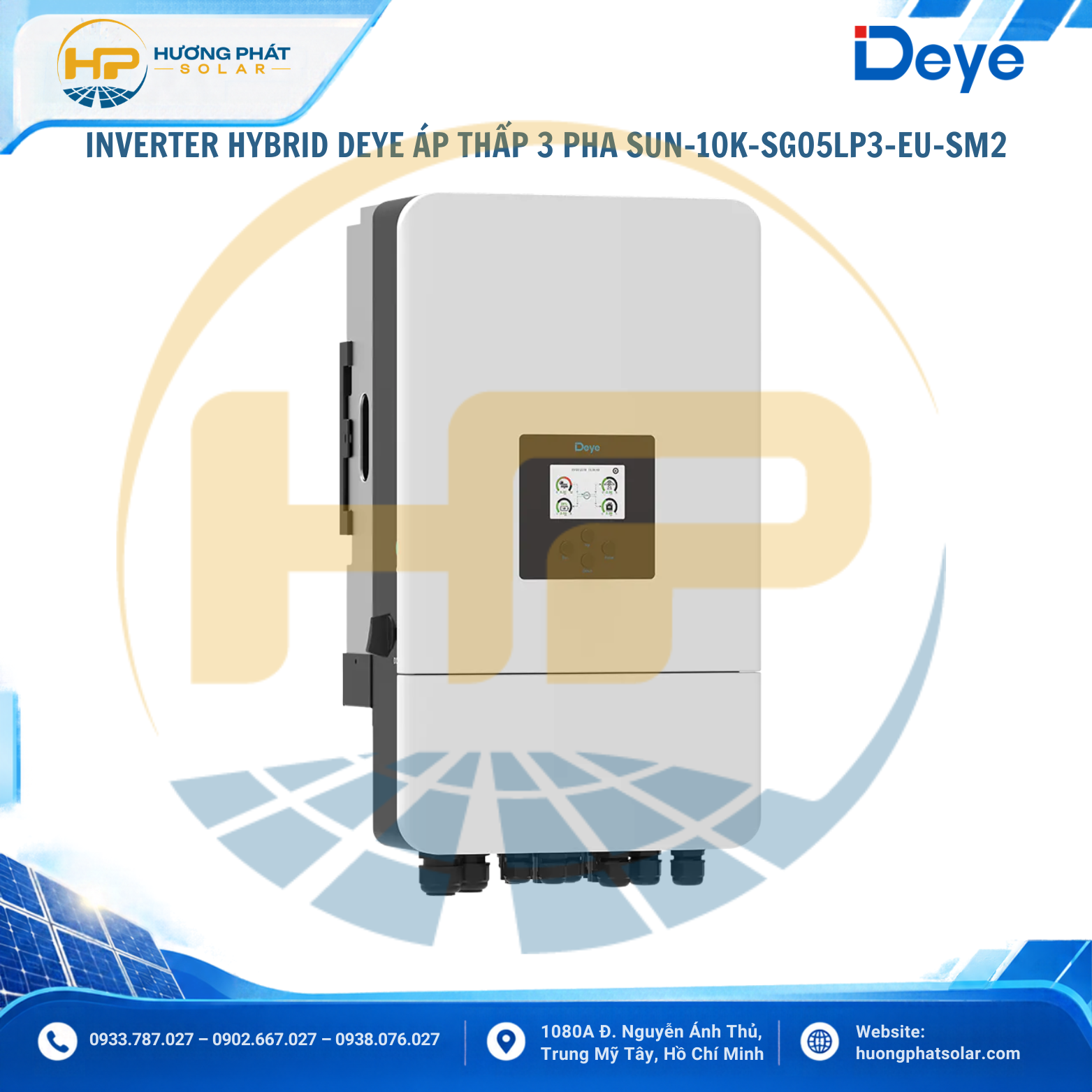

nverter Hybrid Deye 10kW SUN-10K-SG05LP3-EU-SM2 – 3 pha, 2 MPPT, pin áp thấp

Inverter Hybrid Deye SUN-10K-SG05LP3-EU-SM2 là biến tần hybrid 3 pha công suất 10kW, sử dụng hệ pin lưu trữ điện áp thấp 40–60V. Thiết bị kết hợp điện mặt trời, điện lưới và pin lưu trữ trong một hệ thống, phù hợp cho nhà ở, biệt thự, cửa hàng, văn phòng và các công trình sử dụng điện 3 pha có nhu cầu backup.

Theo datasheet Global mới nhất của Deye, dòng SUN-10K-SG05LP3-EU-SM2 có công suất AC định mức 10kW, 2 MPPT / 1+1 string, Max PV Access Power 20kW, Max PV Input Power 16kW, điện áp PV tối đa 800V và dải MPPT 200–650V. Hệ thống battery 40–60V hỗ trợ dòng sạc/xả tối đa 210A.

Thông số nổi bật của Deye SUN-10K-SG05LP3-EU-SM2

• Model: SUN-10K-SG05LP3-EU-SM2
• Thương hiệu: Deye
• Loại: Inverter Hybrid
• Hệ thống: 3 pha
• Công suất AC định mức: 10kW
• Công suất AC biểu kiến tối đa: 11kVA
• Pin sử dụng: Lithium-ion hoặc Lead-acid
• Điện áp pin: 40–60V
• Dòng sạc tối đa: 210A
• Dòng xả tối đa: 210A
• Số đầu vào pin: 1
• Max PV Access Power: 20kW
• Max PV Input Power: 16kW
• Điện áp PV tối đa: 800V
• Điện áp khởi động: 160V
• Dải điện áp MPPT: 200–650V
• Điện áp PV định mức: 550V
• Số MPPT: 2
• Số string: 1+1
• Dòng PV hoạt động tối đa: 26A + 26A
• Dòng ngắn mạch tối đa: 39A + 39A
• Hiệu suất tối đa: 97,6%
• Hiệu suất Euro: 97,0%
• Hiệu suất MPPT: >99%
• Điện áp AC: 220/380V, 230/400V
• Kết nối: 3L+N+PE
• Tần số: 50/60Hz
• THDi: <3%
• DC Injection: <0,5%In
• Peak off-grid: 2 lần công suất định mức trong 10 giây
• Max AC passthrough: 45A
• Cấp bảo vệ: IP65
• Làm mát: Intelligent Air Cooling
• Nhiệt độ hoạt động: -40°C đến +60°C, giảm công suất trên 45°C
• Độ ẩm: 0–100%
• Độ cao hoạt động: tối đa 3000m
• Độ ồn: ≤55dB
• Kích thước: 386 × 660 × 250mm
• Trọng lượng: 35,2kg
• Giao tiếp: WiFi / RS485 / CAN
• Hiển thị: LCD
• SPD: Type II DC / Type II AC
• DC Switch: Có
• Topology: Non-Isolated phía solar, Isolated phía battery
• Bảo hành: 5 năm / tối đa 10 năm tùy quốc gia và chính sách bảo hành.

Datasheet

Deye SUN-10K-SG05LP3-EU-SM2 – Hybrid 3 pha 10kW

SUN-10K-SG05LP3-EU-SM2 thuộc dòng Three Phase Low Voltage Hybrid Inverter của Deye, hỗ trợ hệ thống 3 pha và battery điện áp thấp 40–60V.

Thiết bị được phát triển cho các hệ thống cần đồng thời khai thác nguồn điện mặt trời, lưu trữ năng lượng và cấp điện dự phòng. Dòng SG05LP3 hỗ trợ AC Couple, vận hành on-grid/off-grid và có khả năng mở rộng tối đa 10 inverter song song.

Một điểm đáng chú ý khác là khả năng 100% unbalanced output, với công suất đầu ra tối đa trên mỗi pha có thể đạt tới 50% công suất định mức. Điều này giúp inverter phù hợp hơn với các hệ thống 3 pha có phụ tải phân bổ không đều giữa các pha.

Max PV Access 20kW – PV Input 16kW

Thông số PV của SUN-10K-SG05LP3-EU-SM2 cần được ghi chính xác trong catalog:

• Max PV Access Power: 20kW
• Max PV Input Power: 16kW
• Max PV Input Voltage: 800V
• Start-up Voltage: 160V
• MPPT Voltage Range: 200–650V
• Rated PV Input Voltage: 550V

Vì vậy, catalog Hương Phát không nên chỉ ghi “Max PV 20kW”.

Cách ghi chuẩn:

10kW; 2 MPPT/1+1 String; Max PV Access 20kW; PV Input 16kW.

Deye phân biệt rõ PV Access Power và PV Input Power trong thông số kỹ thuật của dòng SG05LP3.

2 MPPT / 1+1 String

SUN-10K-SG05LP3-EU-SM2 có 2 MPPT, với cấu hình 1+1 string.

Thông số đầu vào PV:

• Số MPPT: 2
• String: 1+1
• Dòng PV tối đa: 26A + 26A
• Isc tối đa: 39A + 39A
• Điện áp PV tối đa: 800V
• Điện áp khởi động: 160V
• Dải MPPT: 200–650V
• Điện áp PV định mức: 550V

Hai MPPT cho phép inverter quản lý hai nhóm chuỗi PV độc lập, phù hợp với những hệ thống có các vùng mái khác nhau về hướng hoặc điều kiện bức xạ.

Khi thiết kế hệ thống, cần đối chiếu Voc, Vmp, Isc và Imp của module với giới hạn đầu vào của inverter.

Battery áp thấp 40–60V, sạc/xả 210A

SUN-10K-SG05LP3-EU-SM2 sử dụng hệ pin 40–60V, tương thích với battery Lithium-ion hoặc Lead-acid.

Thông số battery:

• Battery Voltage: 40–60V
• Max Charging Current: 210A
• Max Discharging Current: 210A
• Number of Battery Input: 1
• Lithium Charging Strategy: Self-adaption to BMS

Dòng sạc/xả tối đa 210A giúp inverter đáp ứng nhu cầu lưu trữ và cấp nguồn cho tải trong các hệ thống hybrid công suất 10kW.

Khi lựa chọn battery, cần đảm bảo BMS và khả năng xả liên tục của pin đáp ứng yêu cầu dòng điện của inverter.

Công suất AC 10kW – hệ thống 3 pha

SUN-10K-SG05LP3-EU-SM2 có công suất AC định mức 10kW, công suất biểu kiến tối đa 11kVA.

Thông số AC:

• Rated AC Input/Output Active Power: 10kW
• Max AC Apparent Power: 11kVA
• Rated AC Current: 15,2A / 14,5A
• Max AC Current: 16,7A / 16A
• Max Continuous AC Passthrough: 45A
• Điện áp: 220/380V hoặc 230/400V
• Kết nối: 3L+N+PE
• Tần số: 50/60Hz

Inverter hỗ trợ hệ số công suất từ 0,8 leading đến 0,8 lagging, THDi dưới 3% và DC Injection dưới 0,5%In.

100% unbalanced output

Khả năng 100% unbalanced output là một trong những điểm đáng chú ý của dòng SG05LP3.

Deye cho phép công suất đầu ra trên mỗi pha đạt tối đa 50% công suất định mức, giúp hệ thống thích ứng tốt hơn khi phụ tải giữa ba pha không cân bằng.

Đây là lợi thế khi triển khai cho các công trình có nhiều tải 1 pha được phân bố không đồng đều trên hệ thống điện 3 pha.

Peak Power gấp 2 lần trong 10 giây

Ở chế độ off-grid, SUN-10K-SG05LP3-EU-SM2 hỗ trợ Peak Power bằng 2 lần công suất định mức trong 10 giây.

Khả năng này tạo thêm dư địa để hệ thống xử lý các tải có dòng khởi động cao trong thời gian ngắn, tùy thuộc vào đặc tính tải và khả năng cung cấp dòng của battery.

Hiệu suất tối đa 97,6%

SUN-10K-SG05LP3-EU-SM2 đạt:

• Max Efficiency: 97,6%
• Euro Efficiency: 97,0%
• MPPT Efficiency: >99%

Hiệu suất MPPT trên 99% hỗ trợ inverter theo dõi điểm công suất cực đại của các chuỗi PV hiệu quả, trong khi hiệu suất chuyển đổi tối đa đạt 97,6% theo thông số Deye.

Hỗ trợ AC Couple và mở rộng hệ thống

SUN-10K-SG05LP3-EU-SM2 hỗ trợ AC Couple, phù hợp với những hệ thống điện mặt trời hiện hữu cần bổ sung khả năng lưu trữ.

Dòng SG05LP3 hỗ trợ:

• On-grid.
• Off-grid.
• AC Couple.
• Tối đa 10 inverter song song cho vận hành on-grid/off-grid.
• Hỗ trợ nhiều battery song song.
• 6 khoảng thời gian sạc/xả.
• Lưu trữ năng lượng từ diesel generator.

Nhờ đó, inverter có thể được triển khai cho cả hệ thống hybrid mới và các hệ thống cần nâng cấp khả năng lưu trữ.

Thiết kế cách ly cho battery điện áp thấp

Dòng SG05LP3 sử dụng thiết kế Non-Isolated phía solar và Isolated phía battery.

Đây là đặc điểm đáng chú ý khi lựa chọn inverter hybrid 3 pha sử dụng battery điện áp thấp 40–60V.

Hệ thống bảo vệ toàn diện

SUN-10K-SG05LP3-EU-SM2 được tích hợp:

• Bảo vệ đảo cực DC.
• Bảo vệ quá dòng đầu ra AC.
• Bảo vệ quá nhiệt.
• Bảo vệ quá áp AC.
• Bảo vệ ngắn mạch AC.
• Giám sát thành phần DC.
• AFCI tùy chọn.
• Chống đảo lưới.
• DC Switch.
• Phát hiện trở kháng cách điện.
• Phát hiện dòng dư.
• Chống sét Type II phía DC.
• Chống sét Type II phía AC.

Thiết bị đạt cấp bảo vệ IP65, phù hợp với nhiều điều kiện lắp đặt thực tế.

Làm mát bằng Intelligent Air Cooling

SUN-10K-SG05LP3-EU-SM2 sử dụng Intelligent Air Cooling.

Thiết bị hoạt động trong khoảng -40°C đến +60°C, giảm công suất khi nhiệt độ vượt 45°C. Độ ẩm hoạt động 0–100%, độ cao cho phép tối đa 3000m và độ ồn ≤55dB.

Kích thước inverter khoảng 386 × 660 × 250mm, trọng lượng 35,2kg.

Giao tiếp và giám sát

SUN-10K-SG05LP3-EU-SM2 hỗ trợ:

• WiFi
• RS485
• CAN
• LCD

Các giao tiếp này hỗ trợ kết nối với battery BMS và hệ thống quản lý năng lượng tương thích. Màn hình LCD giúp theo dõi trạng thái vận hành trực tiếp trên thiết bị.

Deye SUN-10K-SG05LP3-EU-SM2 phù hợp với hệ thống nào?

Model này phù hợp cho:

• Hệ thống điện mặt trời hybrid 3 pha.
• Nhà phố, biệt thự sử dụng điện 3 pha.
• Cửa hàng, showroom.
• Văn phòng.
• Hộ kinh doanh.
• Công trình có phụ tải 3 pha.
• Hệ thống cần battery điện áp thấp.
• Công trình cần nguồn điện backup.
• Hệ thống cần AC Couple.
• Hệ thống có phụ tải không cân bằng giữa các pha.
• Hệ thống cần mở rộng nhiều inverter song song.

Với cấu hình 10kW AC + 20kW PV Access + 16kW PV Input + battery 40–60V, SUN-10K-SG05LP3-EU-SM2 phù hợp với những công trình cần công suất hybrid lớn hơn nhóm 5–8kW nhưng vẫn muốn sử dụng hệ battery điện áp thấp.

Vì sao nên chọn Deye SUN-10K-SG05LP3-EU-SM2?

SUN-10K-SG05LP3-EU-SM2 kết hợp 10kW công suất AC, 3 pha, 2 MPPT/1+1 string, Max PV Access 20kW và battery áp thấp 40–60V.

Thiết bị nổi bật với dòng sạc/xả 210A, 100% unbalanced output, Peak Power gấp 2 lần trong 10 giây, AC Couple và khả năng song song tối đa 10 inverter.

Đây là lựa chọn phù hợp cho các hệ thống hybrid 3 pha cần công suất 10kW, khả năng lưu trữ linh hoạt và yêu cầu vận hành với tải không cân bằng giữa các pha.
