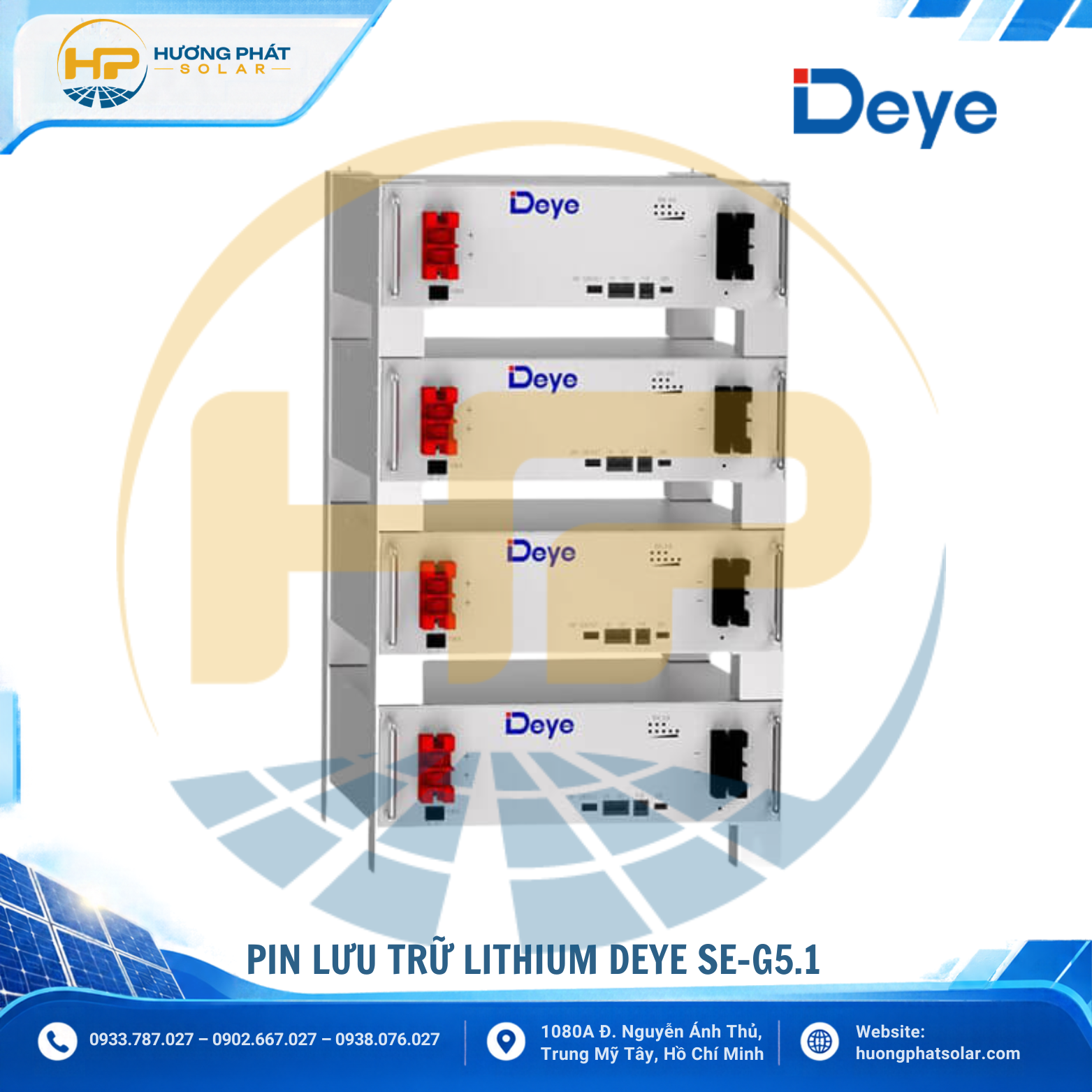

Pin lưu trữ Lithium DEYE SE-G5.1 5.12kWh – 51.2V 100Ah, DoD 80%

Pin lưu trữ Lithium DEYE SE-G5.1 là dòng pin lưu trữ năng lượng sử dụng công nghệ Lithium Iron Phosphate (LiFePO4), được thiết kế cho các hệ thống điện mặt trời có lưu trữ. Sản phẩm có điện áp danh định 51,2V, dung lượng 100Ah và năng lượng danh định 5,12kWh, phù hợp để cân nhắc cho hệ thống dân dụng hoặc các công trình có nhu cầu lưu trữ điện ở quy mô phù hợp.

Theo thông số công bố trên trang sản phẩm DEYE ESS, SE-G5.1 hỗ trợ dòng sạc và xả liên tục 50A, dòng đỉnh 100A trong thời gian ngắn, độ xả sâu khuyến nghị 80% và tuổi thọ từ 6.000 chu kỳ theo điều kiện thử nghiệm của nhà sản xuất. Pin tích hợp hệ thống quản lý BMS, hỗ trợ giao tiếp CAN2.0 và RS485, đồng thời có thể mở rộng dung lượng bằng cách kết nối nhiều bộ pin tương thích song song.

Thông số nổi bật của pin lưu trữ Lithium DEYE SE-G5.1

• Model: SE-G5.1
• Thương hiệu: DEYE
• Loại sản phẩm: Pin lưu trữ Lithium
• Công nghệ pin: LiFePO4
• Điện áp danh định: 51,2V
• Điện áp hoạt động: 44,8–57,6V
• Dung lượng danh định: 100Ah
• Năng lượng danh định: 5,12kWh
• Độ xả sâu khuyến nghị (DoD): 80%
• Dòng sạc liên tục tối đa: 50A
• Dòng sạc đỉnh: 100A trong 10 giây
• Dòng xả liên tục tối đa: 50A
• Dòng xả đỉnh: 100A trong 10 giây
• Tuổi thọ chu kỳ: Từ 6.000 chu kỳ theo điều kiện thử nghiệm của nhà sản xuất
• Hệ thống quản lý pin: BMS tích hợp
• Cổng giao tiếp: CAN2.0, RS485
• Cấp bảo vệ: IP20
• Nhiệt độ sạc: 0°C đến 55°C
• Nhiệt độ xả: -20°C đến 55°C
• Nhiệt độ lưu trữ: 0°C đến 35°C
• Kích thước tham khảo: 440 × 540 × 133mm
• Trọng lượng tham khảo: Khoảng 44kg
• Khả năng mở rộng: Tối đa 64 bộ pin song song theo cấu hình và hướng dẫn của nhà sản xuất
• Bảo hành: 5 năm theo trang thông số của dòng SE-G5.1; cần xác nhận theo phiên bản và chính sách áp dụng.

Datasheet

Tổng quan về pin lưu trữ DEYE SE-G5.1

Trong hệ thống điện mặt trời có lưu trữ, pin đóng vai trò tích trữ điện năng để sử dụng vào thời điểm phù hợp. Khi kết hợp với inverter tương thích, pin có thể nhận điện năng dư từ hệ thống và cung cấp lại cho phụ tải khi sản lượng điện mặt trời giảm, tùy theo cấu hình và chế độ vận hành.

Với năng lượng danh định 5,12kWh, DEYE SE-G5.1 là lựa chọn để cân nhắc cho các hệ thống cần dung lượng lưu trữ vừa phải. Người dùng có thể xem xét sản phẩm cho nhà ở, cửa hàng nhỏ hoặc các công trình có nhu cầu cấp điện dự phòng cho một nhóm thiết bị nhất định.

Khi thiết kế, cần xác định rõ tổng điện năng tiêu thụ, thời gian dự phòng mong muốn và công suất của các phụ tải. Dung lượng pin chỉ là một trong những yếu tố quyết định khả năng cấp điện; công suất inverter, giới hạn dòng xả và hiệu suất chuyển đổi cũng cần được tính toán.

Công nghệ LiFePO4 trong pin lưu trữ DEYE

LiFePO4 (Lithium Iron Phosphate) là công nghệ pin lithium được sử dụng phổ biến trong các hệ thống lưu trữ năng lượng. Công nghệ này có đặc tính ổn định nhiệt tốt và phù hợp với ứng dụng sạc/xả theo chu kỳ khi được vận hành đúng hướng dẫn.

Một số yếu tố quan trọng khi lựa chọn pin LiFePO4 gồm:

• Độ xả sâu: Ảnh hưởng đến lượng năng lượng có thể khai thác trong mỗi chu kỳ.
• Dòng sạc/xả: Xác định giới hạn dòng điện khi nạp và cung cấp năng lượng.
• BMS: Hỗ trợ giám sát và bảo vệ pin trong giới hạn vận hành được thiết lập.
• Khả năng tương thích: Bảo đảm pin và inverter trao đổi dữ liệu đúng giao thức.
• Điều kiện sử dụng: Nhiệt độ, chế độ sạc/xả và vị trí lắp đặt ảnh hưởng đến tuổi thọ thực tế.

Với SE-G5.1, người dùng nên đối chiếu hướng dẫn chính hãng của đúng phiên bản để xác nhận điều kiện vận hành, phương thức kết nối và các giới hạn kỹ thuật trước khi thi công.

Dung lượng 5.12kWh đáp ứng nhu cầu lưu trữ như thế nào?

Năng lượng danh định của pin được xác định theo điện áp và dung lượng:

Năng lượng (Wh) = Điện áp (V) × Dung lượng (Ah).

Với DEYE SE-G5.1:

51,2V × 100Ah = 5.120Wh = 5,12kWh.

Theo mức DoD khuyến nghị 80%, năng lượng quy đổi theo tỷ lệ này tương đương khoảng 4,096kWh trước khi tính tổn hao inverter và các giới hạn vận hành khác.

Đây là giá trị tham khảo, không phải lượng điện AC bảo đảm cấp được cho phụ tải. Năng lượng sử dụng thực tế còn phụ thuộc vào hiệu suất chuyển đổi, trạng thái pin, công suất tải và cài đặt của hệ thống.

Khi lựa chọn pin, nên tính tổng điện năng của các thiết bị cần cấp điện trong thời gian dự phòng. Với các thiết bị tiêu thụ điện lớn hoặc cần hoạt động liên tục, có thể phải thiết kế thêm dung lượng pin hoặc lựa chọn cấu hình lưu trữ khác phù hợp hơn.

DoD 80% và tuổi thọ chu kỳ

DoD (Depth of Discharge) là tỷ lệ dung lượng pin được sử dụng trong một chu kỳ xả. DEYE SE-G5.1 có mức DoD khuyến nghị 80% theo thông số sản phẩm.

Với dung lượng danh định 5,12kWh, mức 80% tương đương khoảng 4,096kWh theo phép tính lý thuyết trước tổn hao và giới hạn vận hành.

Nhà sản xuất công bố tuổi thọ từ 6.000 chu kỳ theo điều kiện thử nghiệm cụ thể. Thông số này không đồng nghĩa pin sẽ duy trì hiệu suất như ban đầu trong toàn bộ vòng đời hoặc bảo đảm một số năm sử dụng cố định. Tuổi thọ thực tế phụ thuộc vào nhiệt độ, chế độ sạc/xả, độ sâu xả và điều kiện vận hành.

Để sử dụng pin hiệu quả, nên tuân thủ mức DoD khuyến nghị, giới hạn dòng điện và hướng dẫn bảo trì của nhà sản xuất.

Dòng sạc/xả liên tục 50A và dòng đỉnh 100A

DEYE SE-G5.1 hỗ trợ dòng sạc và xả liên tục tối đa 50A. Dòng đỉnh có thể đạt 100A trong khoảng thời gian ngắn theo thông số công bố.

Hai mức dòng điện có ý nghĩa khác nhau:

• Dòng sạc liên tục 50A: Giới hạn dòng điện nạp vào pin trong điều kiện vận hành được quy định.
• Dòng xả liên tục 50A: Giới hạn dòng điện pin cấp ra liên tục.
• Dòng đỉnh 100A: Chỉ áp dụng trong khoảng thời gian giới hạn, không phải dòng vận hành liên tục.

Khi thiết kế hệ thống, cần kiểm tra công suất inverter và các giới hạn dòng điện tương ứng. Không nên mặc định pin có thể cấp công suất cao liên tục chỉ dựa trên thông số dòng đỉnh.

Với các thiết bị có dòng khởi động lớn, cần kiểm tra khả năng đáp ứng của pin, inverter và hệ thống bảo vệ trước khi đưa vào sử dụng.

BMS và khả năng giao tiếp với inverter

BMS (Battery Management System) là hệ thống quản lý pin, hỗ trợ giám sát các thông số vận hành và bảo vệ bộ pin trong giới hạn được thiết lập.

SE-G5.1 hỗ trợ giao tiếp CAN2.0 và RS485 theo thông số của nhà sản xuất. Các cổng giao tiếp này cho phép pin trao đổi dữ liệu với thiết bị tương thích để phối hợp chế độ sạc/xả và theo dõi trạng thái vận hành.

Trước khi lắp đặt, cần xác nhận:

• Inverter có hỗ trợ giao thức giao tiếp của pin hay không.
• Sơ đồ chân và loại cáp kết nối.
• Giới hạn điện áp, dòng sạc và dòng xả.
• Cách cấu hình BMS theo hướng dẫn của nhà sản xuất.
• Điều kiện kết nối nhiều bộ pin song song.

Không nên mặc định mọi inverter sử dụng pin điện áp thấp 51,2V đều tương thích với SE-G5.1.

Khả năng mở rộng dung lượng lưu trữ

Theo thông số của DEYE ESS, SE-G5.1 có thể mở rộng bằng cách kết nối nhiều bộ pin song song, tối đa 64 bộ trong cấu hình được hỗ trợ.

Việc mở rộng giúp hệ thống tăng tổng năng lượng lưu trữ theo nhu cầu sử dụng. Tuy nhiên, số lượng pin thực tế có thể lắp đặt còn phụ thuộc vào inverter, phương thức kết nối, cấu hình truyền thông và hướng dẫn kỹ thuật của nhà sản xuất.

Khi cần mở rộng hệ thống, nên kiểm tra khả năng tương thích giữa các bộ pin, yêu cầu về cáp kết nối, thiết bị bảo vệ và phương án bố trí lắp đặt. Không tự ý kết nối thêm pin nếu chưa xác nhận cấu hình cho phép.

Thiết kế lắp đặt và điều kiện vận hành

DEYE SE-G5.1 có kích thước tham khảo 440 × 540 × 133mm và trọng lượng khoảng 44kg. Sản phẩm hỗ trợ nhiều phương thức lắp đặt theo tài liệu của nhà sản xuất, gồm đặt sàn, treo tường hoặc lắp trên giá đỡ tương thích.

Khi bố trí vị trí lắp đặt, cần xem xét:

• Khả năng chịu tải của tường, sàn hoặc giá đỡ.
• Không gian thao tác, vận chuyển và bảo trì.
• Điều kiện nhiệt độ và độ ẩm.
• Phương án đi dây và lắp thiết bị bảo vệ.
• Yêu cầu an toàn điện và hướng dẫn lắp đặt của nhà sản xuất.

Theo thông số công bố, pin có cấp bảo vệ IP20, vì vậy cần bố trí trong môi trường phù hợp, tránh tiếp xúc trực tiếp với nước và không mặc định sản phẩm thích hợp lắp ngoài trời không có bảo vệ.

Nhiệt độ sạc được công bố là 0°C đến 55°C, nhiệt độ xả -20°C đến 55°C và nhiệt độ lưu trữ 0°C đến 35°C. Cần tuân thủ hướng dẫn của nhà sản xuất khi thiết kế vị trí lắp đặt và vận hành pin.

Pin lưu trữ DEYE SE-G5.1 phù hợp với hệ thống nào?

Sau khi xác nhận inverter tương thích và nhu cầu phụ tải, SE-G5.1 có thể được cân nhắc cho:

• Hệ thống điện mặt trời hybrid cho nhà ở.
• Công trình cần tích trữ điện năng để sử dụng vào thời điểm khác.
• Hệ thống điện mặt trời độc lập được thiết kế phù hợp.
• Hệ thống cần bổ sung dung lượng lưu trữ theo từng giai đoạn.
• Công trình cần pin có khả năng kết nối song song để mở rộng dung lượng.

Việc lựa chọn nên dựa trên mức tiêu thụ điện, thời gian dự phòng, công suất inverter và khả năng cấp dòng cho các phụ tải. Với các công trình có nhu cầu lưu trữ lớn, cần tính toán số lượng pin cần thiết hoặc xem xét dòng sản phẩm có dung lượng cao hơn.

Lưu ý khi lựa chọn và lắp đặt DEYE SE-G5.1

1. Xác nhận đúng phiên bản: SE-G5.1 có thể có tài liệu hoặc cấu hình khác nhau theo thị trường. Cần đối chiếu model và tài liệu đi kèm sản phẩm thực tế.

2. Kiểm tra DoD: Mức DoD khuyến nghị của phiên bản được tham khảo là 80%.

3. Phân biệt dòng liên tục và dòng đỉnh: Dòng liên tục tối đa là 50A; dòng đỉnh 100A chỉ áp dụng trong thời gian giới hạn.

4. Kiểm tra inverter tương thích: Xác nhận giao thức BMS, điện áp và giới hạn dòng sạc/xả.

5. Tính toán dung lượng sử dụng: Không dùng toàn bộ 5,12kWh làm năng lượng AC khả dụng khi chưa tính DoD và tổn hao.

6. Tuân thủ hướng dẫn lắp đặt: Bảo đảm giá đỡ, dây dẫn, thiết bị bảo vệ và vị trí lắp đặt đáp ứng yêu cầu kỹ thuật.

7. Xác nhận bảo hành: Kiểm tra điều kiện bảo hành theo phiên bản sản phẩm và chính sách của nhà cung cấp.

Việc thiết kế và thi công cần do đơn vị có chuyên môn thực hiện, tuân thủ tài liệu kỹ thuật của pin, inverter và các yêu cầu an toàn điện hiện hành.

Hương Phát Solar – Cung cấp thiết bị và vật tư điện mặt trời

Hương Phát Solar cung cấp các thiết bị và vật tư điện mặt trời, bao gồm inverter hòa lưới, inverter hybrid, pin lưu trữ Lithium, tấm pin năng lượng mặt trời và phụ kiện thi công cho đại lý, đơn vị EPC cùng các công trình dân dụng và thương mại.

Đối với pin lưu trữ DEYE SE-G5.1, khách hàng nên xác nhận phiên bản sản phẩm, khả năng tương thích inverter và nhu cầu lưu trữ trước khi lựa chọn cấu hình hệ thống.
