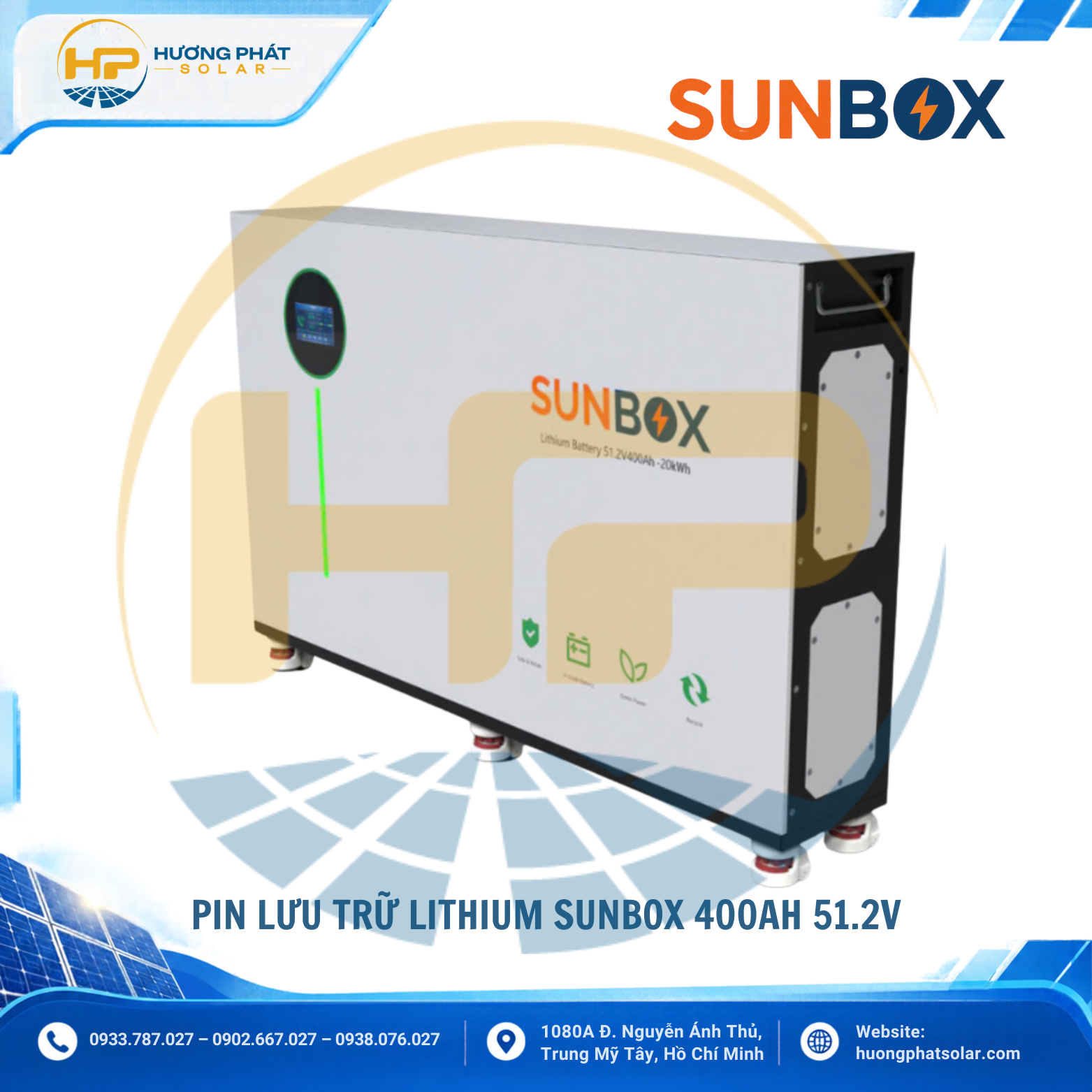

Pin lưu trữ Lithium SUNBOX 400Ah 51.2V – 20.48kWh, cell BYD, BMS 200A

Pin lưu trữ Lithium SUNBOX 400Ah 51.2V là dòng pin lưu trữ năng lượng dung lượng lớn, được thiết kế cho các hệ thống điện mặt trời hybrid và hệ thống độc lập có sử dụng pin. Sản phẩm có điện áp danh định 51,2V, dung lượng 400Ah và năng lượng lưu trữ danh định 20,48kWh, phù hợp với các công trình có nhu cầu tích trữ điện năng đáng kể.

Theo thông tin kỹ thuật được công bố cho dòng SUNBOX 51.2V–400Ah, sản phẩm sử dụng công nghệ Lithium Iron Phosphate (LiFePO4), có độ xả sâu DoD 80%, tuổi thọ công bố khoảng 6.000 chu kỳ và tích hợp hệ thống quản lý pin BMS. Dòng sạc và dòng xả tối đa được công bố ở mức 200A. Thiết bị hỗ trợ giao tiếp CAN/RS485, cùng Wi-Fi hoặc Bluetooth tùy phiên bản.

Danh sách sản phẩm của Hương Phát Solar ghi nhận mẫu pin sử dụng cell BYD. Trước khi công bố chính thức, nên đối chiếu thông tin cell với tài liệu kỹ thuật hoặc nhãn hàng hóa của đúng lô sản phẩm.

Thông số nổi bật của pin lưu trữ Lithium SUNBOX 400Ah 51.2V

• Model: SUNBOX 51.2V–400Ah
• Thương hiệu: SUNBOX
• Loại sản phẩm: Pin lưu trữ Lithium
• Công nghệ pin: Lithium Iron Phosphate (LiFePO4/LFP)
• Cell pin: BYD theo thông tin sản phẩm cần xác nhận theo lô hàng
• Điện áp danh định: 51,2V
• Dung lượng danh định: 400Ah
• Năng lượng danh định: 20,48kWh
• Độ xả sâu (DoD): 80%
• Tuổi thọ chu kỳ: Khoảng 6.000 chu kỳ theo công bố
• Dòng sạc khuyến nghị: 80A
• Dòng sạc tối đa: 200A
• Dòng xả tối đa: 200A
• Điện áp bảo vệ sạc: 58,4V
• Điện áp bảo vệ xả: 40V
• Hệ thống quản lý pin: BMS tích hợp
• Giao tiếp: CAN/RS485
• Kết nối không dây: Wi-Fi/Bluetooth tùy chọn
• Hiển thị: Màn hình và đèn LED theo cấu hình sản phẩm
• Khả năng mở rộng: Hỗ trợ kết nối song song tối đa 16 bộ theo thông tin sản phẩm; cần tuân thủ cấu hình được nhà sản xuất hỗ trợ
• Kích thước tham khảo: 1130 × 742 × 200mm
• Trọng lượng tham khảo: 162kg
• Bảo hành: 10 năm cho cell pin và 5 năm cho BMS theo chính sách công bố; cần xác nhận điều kiện áp dụng cho sản phẩm thực tế.

Datasheet

Tổng quan về pin lưu trữ SUNBOX 20.48kWh

Trong hệ thống điện mặt trời có lưu trữ, pin giúp tích trữ phần điện năng được tạo ra nhưng chưa sử dụng hết, sau đó cung cấp lại cho phụ tải theo cấu hình vận hành. Khi kết hợp với inverter hybrid hoặc thiết bị chuyển đổi tương thích, pin có thể hỗ trợ sử dụng điện vào buổi tối hoặc những thời điểm sản lượng điện mặt trời giảm.

SUNBOX 400Ah 51.2V có năng lượng danh định 20,48kWh, lớn hơn nhiều dòng pin lưu trữ dung lượng nhỏ. Mức dung lượng này phù hợp để xem xét cho nhà ở có nhu cầu điện cao, biệt thự, văn phòng, cửa hàng hoặc các công trình cần thời gian dự phòng dài hơn.

Tuy nhiên, dung lượng pin không phải yếu tố duy nhất quyết định khả năng cấp điện. Cần xem xét đồng thời công suất inverter, công suất phụ tải, dòng xả cho phép, năng lượng sử dụng được và thời gian dự phòng mong muốn.

Công nghệ LiFePO4 và cell pin BYD

Công nghệ LiFePO4

SUNBOX 400Ah 51.2V sử dụng công nghệ Lithium Iron Phosphate (LiFePO4), thường được ứng dụng trong hệ thống lưu trữ năng lượng nhờ đặc tính ổn định nhiệt và khả năng vận hành theo chu kỳ khi được sử dụng đúng điều kiện kỹ thuật.

Một số đặc điểm cần quan tâm khi lựa chọn pin LiFePO4:

• Khả năng vận hành theo chu kỳ: Phù hợp với hệ thống thường xuyên sạc và xả.
• Quản lý bằng BMS: Giúp theo dõi các thông số vận hành và bảo vệ pin trong giới hạn được thiết lập.
• Dung lượng lưu trữ lớn: Mức 20,48kWh đáp ứng nhu cầu tích trữ điện đáng kể trong một bộ pin.
• Khả năng kết nối hệ thống: Hỗ trợ giao tiếp với thiết bị tương thích theo cấu hình của nhà sản xuất.

Thông tin cell BYD

Theo danh sách sản phẩm Hương Phát Solar cung cấp, mẫu pin SUNBOX này sử dụng cell BYD. Đây là thông tin cần xác minh bằng tài liệu kỹ thuật, chứng từ nhà cung cấp hoặc nhãn của đúng phiên bản sản phẩm trước khi đăng tải như một thông số đã được xác nhận.

Khi lựa chọn pin lưu trữ, ngoài thương hiệu cell, người dùng cũng nên quan tâm đến chất lượng lắp ráp bộ pin, thông số BMS, khả năng tương thích inverter, điều kiện bảo hành và quy trình hỗ trợ kỹ thuật.

Dung lượng 20.48kWh và mức năng lượng sử dụng

Năng lượng danh định của pin được tính theo công thức:

Năng lượng (Wh) = Điện áp (V) × Dung lượng (Ah).

Với điện áp 51,2V và dung lượng 400Ah, năng lượng danh định của SUNBOX là:

51,2 × 400 = 20.480Wh = 20,48kWh.

Theo mức DoD 80% được công bố, năng lượng quy đổi theo tỷ lệ xả này tương đương khoảng 16,384kWh, trước khi tính đến tổn hao chuyển đổi, giới hạn vận hành của BMS và các yếu tố thực tế khác.

Con số này giúp người thiết kế ước tính sơ bộ lượng điện có thể sử dụng. Năng lượng AC thực tế cung cấp cho phụ tải có thể thấp hơn do tổn hao của inverter và điều kiện vận hành.

Để xác định pin có đáp ứng được nhu cầu hay không, cần lập danh sách phụ tải, tính tổng điện năng tiêu thụ mỗi ngày và xác định những thiết bị cần ưu tiên cấp điện khi mất điện lưới.

BMS 200A – quản lý quá trình sạc và xả

SUNBOX 400Ah 51.2V tích hợp hệ thống quản lý pin BMS. Theo thông số công bố, dòng sạc tối đa và dòng xả tối đa của bộ pin ở mức 200A.

Các thông số này cần được hiểu đúng:

• Dòng sạc khuyến nghị 80A: Mức dòng sạc khuyến nghị theo thông tin sản phẩm.
• Dòng sạc tối đa 200A: Giới hạn dòng sạc tối đa được công bố.
• Dòng xả tối đa 200A: Giới hạn dòng điện xả tối đa được công bố.

Dòng sạc và xả thực tế có thể bị giới hạn bởi BMS, trạng thái sạc, nhiệt độ, cài đặt inverter và điều kiện vận hành. Không nên mặc định pin luôn sạc hoặc xả ở mức tối đa trong mọi tình huống.

Khi thiết kế, cần bảo đảm inverter tương thích với pin, dây dẫn đáp ứng dòng điện thiết kế và các thiết bị bảo vệ được lựa chọn đúng thông số.

DoD 80% và tuổi thọ 6.000 chu kỳ

DoD (Depth of Discharge) là chỉ số thể hiện tỷ lệ dung lượng pin được sử dụng trong một chu kỳ xả.

Với dung lượng danh định 20,48kWh và DoD 80%, năng lượng quy đổi theo tỷ lệ này là khoảng 16,384kWh. Đây là giá trị lý thuyết trước khi tính tổn hao và các giới hạn vận hành thực tế.

SUNBOX công bố tuổi thọ khoảng 6.000 chu kỳ sạc/xả cho dòng pin 400Ah. Tuổi thọ chu kỳ cần được xem xét cùng điều kiện thử nghiệm của nhà sản xuất, chẳng hạn nhiệt độ, độ sâu xả, dòng sạc/xả và dung lượng còn lại ở cuối vòng đời.

Để duy trì hiệu quả sử dụng, nên vận hành pin trong giới hạn kỹ thuật, tránh nhiệt độ vượt mức cho phép và kiểm tra định kỳ kết nối điện, dây dẫn cùng thiết bị bảo vệ.

Kết nối Wi-Fi/Bluetooth và giám sát pin

Theo thông tin sản phẩm, SUNBOX 400Ah 51.2V hỗ trợ giao tiếp CAN/RS485 và có tùy chọn Wi-Fi/Bluetooth.

Các giao tiếp này có thể hỗ trợ trao đổi dữ liệu giữa pin và inverter, giúp thiết bị điều khiển phối hợp quá trình sạc/xả theo cấu hình được hỗ trợ. Chức năng giám sát không dây tùy thuộc vào phiên bản pin, mô-đun kết nối và ứng dụng đi kèm.

Trước khi lắp đặt, nên xác nhận:

• Inverter có tương thích với giao thức BMS của pin hay không.
• Cổng CAN/RS485 và sơ đồ chân kết nối phù hợp.
• Wi-Fi/Bluetooth có sẵn hay cần mua thêm mô-đun.
• Ứng dụng có hỗ trợ theo dõi trạng thái pin của phiên bản thực tế hay không.

Không nên mặc định tất cả các phiên bản đều có sẵn tính năng giám sát không dây.

Khả năng mở rộng dung lượng lưu trữ

Theo thông tin sản phẩm SUNBOX 400Ah 51.2V, pin hỗ trợ kết nối song song tối đa 16 bộ trong cấu hình được nhà sản xuất hỗ trợ.

Khả năng mở rộng giúp tăng tổng năng lượng lưu trữ khi nhu cầu sử dụng điện tăng lên. Tuy nhiên, việc kết nối nhiều bộ pin cần được thiết kế đồng bộ, bao gồm inverter, BMS, dây dẫn, thiết bị bảo vệ và giao thức truyền thông.

Trước khi mở rộng, cần xác nhận số lượng bộ pin tối đa được hỗ trợ cho đúng phiên bản và phương án kết nối. Không tự ý ghép các bộ pin khác thông số hoặc khác phiên bản nếu chưa được nhà sản xuất xác nhận tương thích.

Thiết kế lắp đặt và yêu cầu không gian

Theo thông số được công bố, SUNBOX 400Ah 51.2V có kích thước tham khảo 1130 × 742 × 200mm và trọng lượng khoảng 162kg.

Đây là thiết bị có khối lượng lớn, vì vậy vị trí lắp đặt cần có kết cấu chịu tải phù hợp và đủ không gian cho vận chuyển, nâng hạ, kiểm tra cũng như bảo trì. Nếu lắp đặt trong phòng kỹ thuật, cần tính toán vị trí đặt pin, lối tiếp cận và điều kiện thông gió theo hướng dẫn của nhà sản xuất.

Không nên lựa chọn vị trí chỉ dựa vào kích thước thiết bị. Cần kiểm tra thêm điều kiện môi trường, khả năng bảo vệ trước nước và độ ẩm, khoảng cách thao tác, đường đi dây và các yêu cầu an toàn điện.

Việc thi công nên được thực hiện bởi đơn vị có chuyên môn, tuân thủ tài liệu kỹ thuật của pin và inverter.

Pin lưu trữ SUNBOX 400Ah phù hợp với hệ thống nào?

SUNBOX 400Ah 51.2V có thể được cân nhắc cho các hệ thống sử dụng pin điện áp thấp tương thích, chẳng hạn:

• Hệ thống điện mặt trời hybrid cho nhà ở có mức tiêu thụ điện cao.
• Biệt thự, homestay hoặc công trình có nhu cầu dự phòng điện.
• Cửa hàng, văn phòng và công trình thương mại có phụ tải phù hợp.
• Hệ thống điện mặt trời độc lập được thiết kế đúng với thông số pin.
• Các công trình cần mở rộng dung lượng lưu trữ bằng nhiều bộ pin kết nối song song.

Dung lượng 20,48kWh không có nghĩa pin có thể cấp điện cho mọi tải trong một khoảng thời gian cố định. Thời gian sử dụng thực tế phụ thuộc vào điện năng tiêu thụ, công suất inverter, mức DoD, hiệu suất chuyển đổi và giới hạn dòng xả.

Chính sách bảo hành pin SUNBOX 400Ah 51.2V

Thông tin sản phẩm công bố chính sách bảo hành 10 năm cho cell pin và 5 năm cho BMS. Khi tư vấn hoặc đăng sản phẩm, cần ghi rõ đây là thời hạn theo chính sách được công bố và phải xác nhận điều kiện áp dụng cho lô hàng thực tế.

Người mua nên kiểm tra phạm vi bảo hành, điều kiện lắp đặt, yêu cầu vận hành, quy trình tiếp nhận bảo hành và các trường hợp loại trừ. Việc bảo hành cell và BMS có thể áp dụng các điều kiện khác nhau.

Để thuận tiện cho việc hỗ trợ kỹ thuật, nên lưu giữ thông tin model, số serial, ngày lắp đặt, cấu hình inverter và tài liệu bàn giao hệ thống.

Những lưu ý khi lựa chọn và lắp đặt

1. Xác nhận thông số cell: Kiểm tra tài liệu chứng minh cell BYD cho đúng phiên bản hàng.

2. Kiểm tra inverter tương thích: Xác nhận điện áp, giao thức BMS và khả năng vận hành với pin 51,2V.

3. Tính toán dung lượng sử dụng: Cân đối mức tiêu thụ điện, DoD 80%, tổn hao chuyển đổi và thời gian dự phòng.

4. Tuân thủ giới hạn BMS: Không vượt quá dòng sạc/xả tối đa và giới hạn điện áp do nhà sản xuất quy định.

5. Chuẩn bị vị trí lắp đặt: Kiểm tra tải trọng, kích thước, phương án nâng hạ và điều kiện môi trường.

6. Xác minh chức năng kết nối: Kiểm tra Wi-Fi/Bluetooth có sẵn hay là tùy chọn.

7. Làm rõ chính sách bảo hành: Đối chiếu điều kiện bảo hành cell và BMS theo chứng từ sản phẩm.
