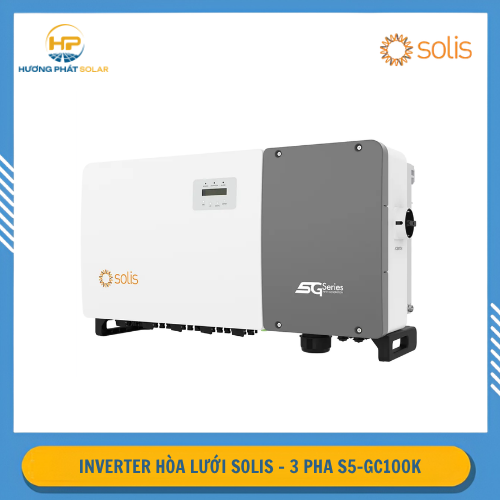

Inverter Hòa Lưới Solis 100kW 3 Pha S5-GC100K – 10 MPPT, PV trên 150%

Inverter Hòa Lưới Solis 100kW 3 pha S5-GC100K là biến tần điện mặt trời công suất lớn thuộc dòng S5-GC(100–110)K của Solis, được thiết kế cho các hệ thống điện mặt trời thương mại và công nghiệp có phụ tải 3 pha lớn.

Model có công suất AC định mức 100kW, cấu hình 10 MPPT và tối đa 20 string, điện áp DC tối đa 1100V, dải điện áp MPPT 180–1000V và dòng đầu vào tối đa 10 × 32A. S5-GC100K đạt hiệu suất tối đa 98,7%, chuẩn bảo vệ IP66 và tích hợp DC Switch.

Đặc biệt, thiết kế 10 MPPT/20 string giúp inverter phù hợp với các hệ thống có diện tích mái lớn, nhiều hướng lắp đặt hoặc nhiều cụm PV cần quản lý độc lập.

Thông số nổi bật của Inverter Hòa Lưới Solis 100kW 3 pha

• Model: S5-GC100K
• Thương hiệu: Solis
• Loại: Inverter hòa lưới 3 pha
• Công suất AC định mức: 100kW
• Tỷ lệ DC/AC: >150%
• Điện áp PV tối đa: 1100VDC
• Điện áp DC định mức: 600V
• Điện áp khởi động: 195V
• Dải điện áp MPPT: 180–1000V
• Số MPPT: 10 MPPT
• Số string tối đa: 20 string
• Dòng điện đầu vào: 10 × 32A
• Dòng ngắn mạch tối đa: 10 × 40A
• Công suất AC định mức: 100kW
• Công suất AC tối đa: 110kW
• Công suất biểu kiến tối đa: 110kVA
• Điện áp lưới: 220/380V hoặc 230/400V, 3 pha
• Dòng AC định mức: 152A / 144,3A
• Dòng AC tối đa: 167,1A
• Hệ số công suất: >0,99
• THDi: <3%
• Hiệu suất tối đa: 98,7%
• Hiệu suất châu Âu: 98,3%
• Chuẩn bảo vệ: IP66
• DC Switch: Có, tích hợp
• AFCI 2.0: Tùy chọn
• PID Recovery: Tùy chọn
• Night SVG: Có
• Giám sát string: Có
• Quét đường cong I-V: Có
• Giao tiếp: RS485, WiFi/GPRS/PLC tùy chọn
• Kích thước: 1065 × 567 × 344,5mm
• Trọng lượng: khoảng 91kg
• Nhiệt độ hoạt động: -30°C đến +60°C
• Độ cao hoạt động tối đa: 4.000m
• Tiêu thụ điện ban đêm: <2W
• Bảo hành: 5 năm

Các thông số trên được đối chiếu với datasheet S5-GC(100–110)K, trong đó S5-GC100K được xác định với 10 MPPT/20 string, 10 × 32A, 1100VDC, công suất AC 100kW và hiệu suất tối đa 98,7%.

Datasheet: Có thể tham khảo tài liệu kỹ thuật S5-GC(100–110)K để xem đầy đủ thông số của model.

Công suất 100kW cho hệ thống điện mặt trời 3 pha

Inverter Hòa Lưới Solis 100kW 3 pha S5-GC100K có công suất AC định mức 100kW, công suất đầu ra tối đa 110kW và công suất biểu kiến tối đa 110kVA.

Model sử dụng lưới điện 3 pha 220/380V hoặc 230/400V, phù hợp với các công trình có phụ tải điện lớn và nhu cầu sử dụng điện mặt trời trực tiếp vào ban ngày.

Một số ứng dụng phù hợp gồm:

• Nhà máy và nhà xưởng sản xuất.
• Kho hàng, trung tâm logistics.
• Xưởng cơ khí.
• Cơ sở chế biến.
• Tòa nhà thương mại.
• Siêu thị và trung tâm bán lẻ.
• Trang trại, cơ sở sản xuất quy mô lớn.
• Hệ thống điện mặt trời áp mái công nghiệp.

S5-GC100K là inverter hòa lưới, không phải inverter hybrid. Thiết bị không có chức năng sạc/xả pin lưu trữ và không thay thế hệ thống điện dự phòng khi lưới bị mất.

10 MPPT – tối đa 20 string

Điểm nổi bật của Inverter Hòa Lưới Solis 100kW 3 pha S5-GC100K là cấu hình 10 MPPT/20 string.

Số lượng MPPT lớn cho phép chia hệ thống PV thành nhiều nhóm độc lập, đặc biệt hữu ích với những công trình có diện tích mái rộng hoặc nhiều hướng lắp đặt.

Cấu hình này phù hợp với:

• Mái Đông – Tây.
• Nhiều mặt mái.
• Nhiều khu vực lắp đặt pin.
• Các cụm PV có góc nghiêng khác nhau.
• Các khu vực có điều kiện bức xạ khác nhau.
• Hệ thống sử dụng module công suất lớn.

S5-GC100K hỗ trợ 32A cho mỗi MPPT, tổng cộng 10 MPPT, trong khi dòng ngắn mạch tối đa được công bố là 40A mỗi MPPT.

Solis cũng định hướng dòng S5-GC(100–110)K cho các module công suất cao và hệ thống có dòng string lớn.

Khi thiết kế hệ thống, cần kiểm tra Voc, Vmp, Isc và Imp của module thực tế để đảm bảo cấu hình string nằm trong giới hạn đầu vào của inverter.

Tỷ lệ DC/AC trên 150%

Một ưu điểm đáng chú ý của Inverter Hòa Lưới Solis 100kW 3 pha S5-GC100K là khả năng thiết kế với tỷ lệ DC/AC trên 150%. Solis công bố dòng S5-GC(100–110)K hỗ trợ tỷ lệ DC/AC >150%.

Nếu quy đổi theo mức 150%, inverter 100kW có thể tương ứng với khoảng 150kWp công suất DC.

Tuy nhiên, cần phân biệt rõ:

150kWp là giá trị quy đổi theo tỷ lệ DC/AC 150%, không phải mặc định mọi hệ thống S5-GC100K đều phải lắp đúng 150kWp.

Công suất PV thực tế cần được tính toán dựa trên loại module, nhiệt độ, số lượng tấm, cách ghép string và điều kiện của công trình.

Các thông số đầu vào chính gồm:

• Điện áp DC tối đa: 1100V.
• Điện áp DC định mức: 600V.
• Điện áp khởi động: 195V.
• Dải MPPT: 180–1000V.
• 10 MPPT/20 string.
• Dòng đầu vào: 10 × 32A.
• Dòng ngắn mạch: 10 × 40A.
• DC/AC: >150%.

Hiệu suất tối đa 98,7% và chuẩn IP66

S5-GC100K đạt hiệu suất tối đa 98,7% và hiệu suất châu Âu 98,3%. Đây là thông số quan trọng đối với hệ thống công suất lớn, nơi inverter phải chuyển đổi lượng điện DC đáng kể trong nhiều giờ vận hành.

Thiết bị có chuẩn bảo vệ IP66, phù hợp với việc lắp đặt ngoài trời khi được triển khai đúng yêu cầu kỹ thuật.

Model có dải nhiệt độ vận hành khoảng -30°C đến +60°C, độ ẩm tương đối 0–100% và độ cao vận hành tối đa 4.000m. Hệ thống làm mát sử dụng quạt thông minh.

Với kích thước khoảng 1065 × 567 × 344,5mm và trọng lượng khoảng 91kg, S5-GC100K thuộc nhóm inverter công suất lớn, cần được tính toán vị trí lắp đặt và phương án vận chuyển, treo đỡ phù hợp.

DC Switch tích hợp và các chức năng bảo vệ

Theo datasheet, S5-GC100K được tích hợp DC Switch. Đây là một điểm phù hợp với yêu cầu cấu hình sản phẩm của bạn.

Các chức năng bảo vệ chính gồm:

• Bảo vệ ngược cực DC.
• Bảo vệ ngắn mạch.
• Bảo vệ quá dòng đầu ra.
• Chống sét DC Type II.
• Chống sét AC Type II.
• AC Type I tùy chọn.
• Giám sát lưới điện.
• Chống đảo lưới.
• Bảo vệ nhiệt độ.
• Giám sát string.
• Quét đường cong I-V.
• AFCI 2.0 tùy chọn.
• PID Recovery tùy chọn.

Đặc biệt, PID Recovery không nên ghi là tính năng mặc định. Datasheet xác nhận chức năng này là Optional. Tương tự, AFCI 2.0 cũng là tùy chọn theo cấu hình.

Giám sát 20 string và quản lý hệ thống

Với tối đa 20 string, khả năng giám sát đóng vai trò quan trọng trong việc vận hành và bảo trì hệ thống.

Inverter Hòa Lưới Solis 100kW 3 pha S5-GC100K hỗ trợ:

• Giám sát string thông minh.
• Quét đường cong I-V.
• Theo dõi sản lượng điện.
• Theo dõi tình trạng từng chuỗi.
• Kiểm soát công suất phát.
• Nâng cấp firmware từ xa.
• Kết nối RS485.
• WiFi/GPRS tùy chọn.
• PLC tùy chọn.
• Quản lý hệ thống từ xa.

Solis cũng nhấn mạnh intelligent string monitoring và smart I-V curve scan trên dòng S5-GC(100–110)K, hỗ trợ việc kiểm tra tình trạng hệ thống và bảo trì.

Night SVG và PID Recovery

S5-GC100K hỗ trợ Night SVG, cho phép inverter thực hiện chức năng liên quan đến công suất phản kháng vào thời điểm ban đêm theo cấu hình hệ thống. Đây là một trong những tính năng được Solis đưa vào dòng S5-GC công suất lớn.

Model cũng hỗ trợ PID Recovery, nhưng cần lưu ý đây là tùy chọn chứ không phải thông số mặc định của mọi cấu hình. Vì vậy, khi đăng thông tin sản phẩm, nên ghi:

PID Recovery: Tùy chọn

thay vì:

Anti-PID: Có

Cách ghi đầu tiên chính xác hơn với tài liệu kỹ thuật.

Vì sao nên chọn Inverter Hòa Lưới Solis 100kW 3 pha?

Inverter Hòa Lưới Solis 100kW 3 pha S5-GC100K phù hợp với các hệ thống điện mặt trời thương mại và công nghiệp nhờ:

• Công suất AC 100kW.
• Tỷ lệ DC/AC trên 150%.
• 10 MPPT, tối đa 20 string.
• Điện áp DC tối đa 1100V.
• Dải MPPT 180–1000V.
• Dòng đầu vào 10 × 32A.
• Dòng ngắn mạch 10 × 40A.
• Công suất AC tối đa 110kW.
• Công suất biểu kiến tối đa 110kVA.
• Hiệu suất tối đa 98,7%.
• Chuẩn bảo vệ IP66.
• DC Switch tích hợp.
• Giám sát string thông minh.
• Quét đường cong I-V.
• Night SVG.
• AFCI 2.0 tùy chọn.
• PID Recovery tùy chọn.
• RS485 và WiFi/GPRS/PLC tùy chọn.
• Bảo hành 5 năm.

Với 10 MPPT và 20 string, S5-GC100K phù hợp với các công trình có hệ thống PV lớn và nhiều hướng mái. Khả năng thiết kế DC/AC trên 150% cũng tạo thêm sự linh hoạt khi lựa chọn công suất dàn pin.
