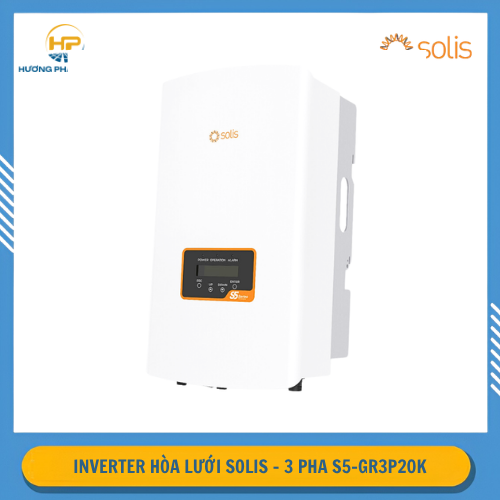

Inverter Hòa Lưới Solis 20kW 3 Pha S5-GR3P20K – 2 MPPT, PV 30kWp

Inverter Hòa Lưới Solis 20kW 3 pha S5-GR3P20K là biến tần điện mặt trời hòa lưới thuộc dòng S5-GR3P(3-20)K, được thiết kế cho các hệ thống điện mặt trời dân dụng công suất lớn, công trình thương mại và nhà xưởng quy mô nhỏ. Model sở hữu công suất AC 20kW, hỗ trợ dàn PV khuyến nghị đến 30kWp, 2 MPPT với tối đa 4 string, điện áp PV tối đa 1100V và hiệu suất tối đa 98,7%.

Với khả năng xử lý dàn PV có công suất lớn hơn 150% công suất AC, S5-GR3P20K phù hợp với các hệ thống cần tối ưu sản lượng điện mặt trời nhưng vẫn sử dụng inverter hòa lưới 3 pha. Thiết bị cũng hỗ trợ kiểm soát công suất phát, giám sát phụ tải 24 giờ, AFCI và đạt chuẩn bảo vệ IP66.

Thông số nổi bật của Inverter Hòa Lưới Solis 20kW 3 pha

• Model: S5-GR3P20K
• Thương hiệu: Solis
• Loại: Inverter hòa lưới 3 pha
• Công suất AC định mức: 20kW
• Công suất PV khuyến nghị: 30kWp
• Điện áp PV tối đa: 1100VDC
• Điện áp DC định mức: 600V
• Điện áp khởi động: 180V
• Dải điện áp MPPT: 160–1000V
• Số MPPT: 2 MPPT
• Số string tối đa: 4
• Dòng PV tối đa: 32A + 32A
• Dòng ngắn mạch tối đa: 40A + 40A
• Công suất AC: 20kW
• Công suất đầu ra tối đa: 22kW
• Công suất biểu kiến tối đa: 22kVA
• Điện áp lưới: 220/380V hoặc 230/400V, 3 pha
• Dòng AC định mức: khoảng 30,4A / 28,9A
• Tần số lưới: 50/60Hz
• Hệ số công suất: >0,99
• THDi: <2%
• Hiệu suất tối đa: 98,7%
• Chuẩn bảo vệ: IP66
• DC Switch: Có theo cấu hình sản phẩm
• AFCI: Hỗ trợ
• Giao tiếp: RS485, WiFi/GPRS tùy cấu hình
• Giám sát: SolisCloud
• Làm mát: Quạt thông minh
• Bảo hành: 5 năm

Datasheet của dòng S5-GR3P(3-20)K xác nhận model 20K có PV khuyến nghị 30kW, 1100VDC, MPPT 160–1000V, 2 MPPT/4 string, dòng đầu vào 32A/MPPT, dòng ngắn mạch 40A/MPPT và công suất AC 20kW.

Datasheet: Tham khảo datasheet S5-GR3P20K tại Solis. Trang chính thức của Solis hiện liệt kê datasheet và manual cho series S5-GR3P(3-20)K.

Công suất 20kW cho hệ thống điện mặt trời 3 pha

Inverter Hòa Lưới Solis 20kW 3 pha S5-GR3P20K có công suất AC định mức 20kW, điện áp lưới 3 pha 220/380V hoặc 230/400V. Đây là mức công suất phù hợp với các công trình có phụ tải điện tương đối lớn và cần khai thác nguồn điện mặt trời ở quy mô cao hơn các hệ thống 10–15kW.

Trong quá trình hoạt động, inverter tiếp nhận nguồn điện DC từ dàn pin mặt trời, chuyển đổi thành điện AC và đồng bộ với lưới điện 3 pha của công trình. Điện năng mặt trời được sử dụng cho phụ tải trong thời gian hệ thống phát điện, giúp giảm lượng điện cần lấy từ lưới.

S5-GR3P20K phù hợp để cân nhắc cho:

• Nhà ở, biệt thự sử dụng điện 3 pha.
• Văn phòng có phụ tải điện cao.
• Cửa hàng, showroom.
• Nhà xưởng quy mô nhỏ và vừa.
• Công trình thương mại.
• Hệ thống điện mặt trời áp mái không sử dụng pin lưu trữ.

Đây là inverter hòa lưới, không phải inverter hybrid, nên S5-GR3P20K không có chức năng sạc/xả pin lưu trữ.

2 MPPT, tối đa 4 string PV

Một điểm đáng chú ý của Inverter Hòa Lưới Solis 20kW 3 pha là cấu hình 2 MPPT với tối đa 4 string đầu vào. Solis cho biết series S5-GR3P(3-20)K sử dụng hai MPPT để tăng sự linh hoạt và hiệu quả khi thiết kế hệ thống PV.

Hai MPPT độc lập cho phép phân chia dàn pin theo điều kiện thực tế của mái. Với tối đa 4 string, hệ thống có thể bố trí nhiều chuỗi PV trên cùng hai vùng MPPT.

Cấu hình này phù hợp với:

• Mái có hai hướng lắp đặt.
• Hai khu vực mái có góc nghiêng khác nhau.
• Công trình có diện tích mái lớn.
• Các chuỗi PV nhận bức xạ khác nhau.
• Hệ thống cần phân bổ nhiều string để tối ưu thiết kế.

S5-GR3P20K hỗ trợ dòng đầu vào tối đa 32A trên mỗi MPPT và dòng ngắn mạch tối đa 40A/MPPT. Vì vậy, khi lựa chọn module PV, cần kiểm tra Imp và Isc của tấm pin để bảo đảm phù hợp với giới hạn đầu vào của inverter.

Hỗ trợ dàn PV đến 30kWp

Inverter Hòa Lưới Solis 20kW 3 pha S5-GR3P20K hỗ trợ công suất PV khuyến nghị tối đa 30kWp, tương đương tỷ lệ DC/AC 150%.

Đây là một trong những điểm đáng chú ý của model 20kW. Việc kết nối dàn PV có công suất DC lớn hơn công suất AC giúp hệ thống có thể khai thác tốt hơn nguồn điện mặt trời trong các khoảng thời gian bức xạ chưa đạt đỉnh. Solis cũng công bố series này hỗ trợ tỷ lệ DC/AC trên 150%.

Các thông số đầu vào chính gồm:

• PV khuyến nghị: 30kWp.
• Điện áp PV tối đa: 1100VDC.
• Điện áp định mức: 600V.
• Điện áp khởi động: 180V.
• Dải MPPT: 160–1000V.
• 2 MPPT/4 string.
• Dòng PV: 32A/MPPT.
• Dòng ngắn mạch: 40A/MPPT.

Tuy nhiên, 30kWp là công suất PV khuyến nghị tối đa theo datasheet, không có nghĩa mọi hệ thống đều cần lắp đủ 30kWp. Số lượng module và cách chia string cần được tính toán dựa trên Voc, Vmp, Isc, Imp của tấm pin, nhiệt độ môi trường và điều kiện mái thực tế.

Hiệu suất 98,7% và chuẩn bảo vệ IP66

S5-GR3P20K có hiệu suất tối đa 98,7%, giúp hạn chế tổn hao trong quá trình chuyển đổi điện DC thành AC. Series S5-GR3P(3-20)K cũng được Solis công bố mức THDi dưới 2% và chuẩn bảo vệ IP66.

Thiết bị đạt IP66, giúp tăng khả năng bảo vệ trước bụi và nước khi được lắp đặt đúng hướng dẫn kỹ thuật.

Theo tài liệu kỹ thuật hiện có, S5-GR3P20K có trọng lượng khoảng 16,5–20,8kg tùy phiên bản/tài liệu, vì vậy khi thi công nên ưu tiên thông số trên datasheet đi kèm đúng phiên bản sản phẩm thực tế.

Giám sát, kiểm soát công suất và AFCI

Inverter Hòa Lưới Solis 20kW 3 pha S5-GR3P20K hỗ trợ RS485, WiFi/GPRS và có thể kết nối với SolisCloud để theo dõi hoạt động của hệ thống. Solis cũng công bố tính năng giám sát mức tiêu thụ tải trong 24 giờ và kiểm soát công suất phát.

Các chức năng hỗ trợ hệ thống gồm:

• Giám sát sản lượng điện.
• Theo dõi phụ tải.
• Kiểm soát công suất phát.
• Thích ứng với lưới điện yếu.
• Bảo vệ ngược cực DC.
• Bảo vệ ngắn mạch.
• Bảo vệ quá dòng.
• Giám sát lưới điện.
• Chống đảo lưới.
• Bảo vệ nhiệt độ.
• AFCI giúp giảm nguy cơ phát sinh hồ quang phía DC.

Solis xác định AFCI, kiểm soát công suất phát và khả năng thích ứng với lưới điện yếu là những tính năng nổi bật của dòng S5-GR3P(3-20)K.

DC Switch theo cấu hình sản phẩm

Thông tin sản phẩm Hương Phát Solar đang niêm yết ghi rõ “with DC Switch”. Vì vậy, khi đăng sản phẩm có thể thể hiện DC Switch trong phần thông số kỹ thuật theo đúng cấu hình hàng thực tế.

DC Switch hỗ trợ thao tác cô lập phía DC khi kiểm tra hoặc bảo trì hệ thống theo quy trình an toàn điện. Với hệ thống công suất 20kW, việc bố trí thiết bị ngắt và bảo vệ DC đúng tiêu chuẩn là một phần quan trọng trong thiết kế tổng thể.

Vì sao nên chọn Inverter Hòa Lưới Solis 20kW 3 pha?

Inverter Hòa Lưới Solis 20kW 3 pha S5-GR3P20K phù hợp với các hệ thống điện mặt trời dân dụng, thương mại và nhà xưởng nhờ:

• Công suất AC 20kW.
• Công suất PV khuyến nghị đến 30kWp.
• 2 MPPT, tối đa 4 string.
• Điện áp PV tối đa 1100VDC.
• Dải MPPT 160–1000V.
• Dòng PV tối đa 32A/MPPT.
• Dòng ngắn mạch tối đa 40A/MPPT.
• Điện áp lưới 220/380V hoặc 230/400V, 3 pha.
• Công suất đầu ra tối đa 22kW.
• Hệ số công suất >0,99.
• THDi <2%.
• Hiệu suất tối đa 98,7%.
• Chuẩn bảo vệ IP66.
• Hỗ trợ DC Switch theo cấu hình sản phẩm.
• Hỗ trợ kiểm soát công suất phát.
• Hỗ trợ giám sát qua WiFi/GPRS.
• Hỗ trợ SolisCloud.
• Hỗ trợ AFCI.
• Thích ứng với lưới điện yếu.
• Bảo hành 5 năm.

Nếu bạn đang tìm inverter Solis hòa lưới 3 pha 20kW có 2 MPPT, S5-GR3P20K là lựa chọn phù hợp cho các công trình sử dụng điện 3 pha, cần công suất AC 20kW và dàn PV có thể thiết kế đến khoảng 30kWp.

Bạn có thể tham khảo thêm danh mục Inverter Solar của Hương Phát Solar để xem thêm các dòng inverter hòa lưới và hybrid.
