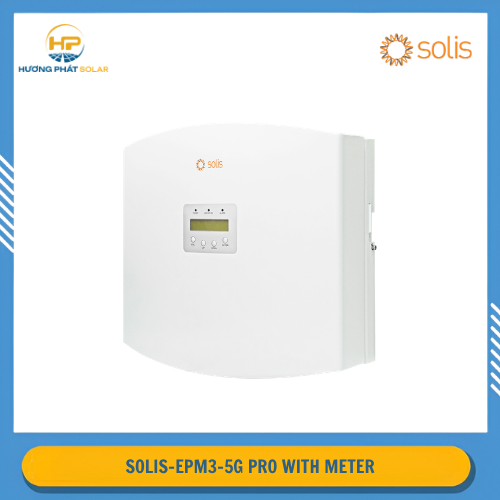

Solis-EPM3-5GPRO with Meter – Export Power Manager 3 Pha Kèm Meter

Solis-EPM3-5GPRO with Meter là bộ Export Power Manager 3 pha của Solis, được sử dụng để quản lý công suất phát điện mặt trời lên lưới, tăng khả năng tự sử dụng điện và hỗ trợ đáp ứng yêu cầu giới hạn công suất xuất của hệ thống điện.

Thiết bị có thể giám sát dữ liệu vận hành của nhiều inverter Solis, đồng thời sử dụng dữ liệu đo từ meter/CT để điều chỉnh công suất phát. Theo tài liệu Solis hiện hành, Solis-EPM3-5G-PRO có thể quản lý đồng thời tối đa 20 inverter Solis, hỗ trợ giao tiếp RS485 và có độ chính xác điều khiển công suất lên đến 1%Pn.

Thông số nổi bật của Solis-EPM3-5GPRO with Meter

• Model: Solis-EPM3-5G-PRO
• Loại: Export Power Manager 3 pha
• Chức năng: Quản lý công suất phát lên lưới / Export Power Management
• Điện áp định mức: 3 pha/PE 480V; hỗ trợ cấu hình 230V 1 pha trong một số phiên bản
• Dải điện áp đầu vào: 175–519V L-L và 100–300V L-N tùy cấu hình
• Tần số: 45–65Hz
• Giao tiếp inverter: Modbus
• Kết nối inverter: RS485 có dây
• Số inverter quản lý: tối đa 20 inverter
• Độ chính xác điều khiển: 1%Pn
• Smart Meter: hỗ trợ meter 3 pha
• CT: loại thứ cấp 5A, lựa chọn theo yêu cầu hệ thống
• Màn hình: LCD
• Giám sát: WiFi/4G/LAN Stick tùy chọn
• Nhiệt độ hoạt động: -25°C đến +60°C
• Độ ẩm: 5–95%
• Độ cao hoạt động tối đa: 2.000m
• Cấp bảo vệ: IP65
• Kích thước: 364 × 276 × 114mm
• Trọng lượng: khoảng 2,1kg, chưa tính CT và meter
• Failsafe: Có
• Remote upgrade: Có
• Giá tham khảo: 11.538.000đ

Thông số trên được đối chiếu từ datasheet Solis-EPM3-5G-PRO và tài liệu sản phẩm hiện hành.

Tài liệu kỹ thuật: Datasheet Solis-EPM3-5G-PRO

Solis-EPM3-5GPRO dùng để làm gì?

Khác với một meter đơn thuần, Solis-EPM3-5GPRO đóng vai trò là bộ điều khiển quản lý công suất xuất của toàn hệ thống.

Trong một hệ thống điện mặt trời quy mô lớn, có thể sử dụng nhiều inverter cùng lúc. Nếu tổng công suất PV tạo ra lớn hơn nhu cầu tiêu thụ tại công trình, phần điện dư có thể được phát lên lưới.

Khi công trình cần Zero Feed-in hoặc giới hạn công suất phát, EPM sẽ tiếp nhận dữ liệu từ meter/CT, theo dõi công suất tiêu thụ và công suất trao đổi với lưới, sau đó điều khiển inverter để duy trì mức công suất xuất theo giới hạn được thiết lập.

Mô hình hoạt động có thể hiểu đơn giản:

Tấm pin → Nhiều inverter Solis → Tải tiêu thụ

Meter/CT → Solis-EPM3-5G-PRO → Điều khiển các inverter

Khi công suất phát cao hơn nhu cầu tải:

Điện dư → EPM phát hiện → Điều chỉnh inverter → Giảm công suất phát lên lưới

Solis mô tả EPM là giải pháp quản lý năng lượng giúp tăng khả năng tự sử dụng điện PV và điều chỉnh giá trị công suất xuất để đáp ứng yêu cầu của lưới điện địa phương.

Quản lý đồng thời nhiều inverter Solis

Một ưu điểm đáng chú ý của Solis-EPM3-5GPRO là khả năng quản lý nhiều inverter trong cùng một hệ thống.

Theo tài liệu Solis hiện hành, thiết bị hỗ trợ đồng thời tối đa 20 inverter Solis. Các inverter có thể có công suất khác nhau, giúp EPM phù hợp hơn với những hệ thống điện mặt trời có cấu hình nhiều inverter.

Thiết bị giao tiếp với inverter thông qua RS485 có dây và sử dụng giao thức Modbus. Điều này cho phép EPM thu thập dữ liệu vận hành từ các inverter được kết nối và thực hiện chức năng quản lý công suất tập trung.

Vì vậy, EPM đặc biệt hữu ích cho:

• Hệ thống điện mặt trời thương mại.
• Hệ thống có nhiều inverter Solis.
• Công trình cần giới hạn công suất phát lên lưới.
• Hệ thống yêu cầu Zero Feed-in.
• Công trình cần tăng tỷ lệ tự sử dụng điện mặt trời.
• Hệ thống cần quản lý công suất tập trung.

EPM3-5GPRO và chức năng Zero Feed-in

Zero Feed-in là một trong những ứng dụng quan trọng của Export Power Manager.

Ví dụ, một nhà xưởng có hệ thống điện mặt trời công suất lớn nhưng nhu cầu tải thay đổi liên tục. Vào thời điểm phụ tải thấp, lượng điện PV tạo ra có thể vượt quá mức tiêu thụ.

Nếu công trình không muốn hoặc không được phép phát lượng điện dư lên lưới, hệ thống có thể sử dụng EPM để kiểm soát công suất xuất.

EPM nhận dữ liệu từ hệ thống meter/CT và xác định mức công suất đang trao đổi với lưới. Sau đó, thiết bị điều khiển các inverter Solis để giảm công suất phát khi cần thiết.

Solis công bố độ chính xác điều khiển công suất lên đến 1%Pn, giúp kiểm soát công suất xuất với độ chính xác cao hơn.

Meter và CT đi kèm

Với phiên bản Solis-EPM3-5GPRO with Meter, bộ EPM được sử dụng cùng hệ thống meter để thu thập dữ liệu điện năng.

Datasheet của Solis cho biết phiên bản EPM3-5G-PRO hỗ trợ smart meter 3 pha ADL3000-E-B, trong đó CT sử dụng loại thứ cấp 5A và được lựa chọn theo yêu cầu của hệ thống.

Các lựa chọn CT được Solis công bố gồm:

• 100:5A
• 300:5A
• 600:5A
• 1000:5A
• 2000:5A
• 3000:5A

Việc lựa chọn tỷ số CT cần căn cứ vào dòng điện thực tế tại điểm đo của công trình. Không nên mặc định sử dụng một tỷ số CT cho tất cả hệ thống.

Lưu ý: phiên bản EPM3-5G-PRO hiện hành sử dụng meter 3 pha và CT có thể được lựa chọn theo yêu cầu. Vì vậy, khi báo giá nên xác nhận chính xác meter + CT đi kèm và tỷ số CT trước khi chốt đơn.

Khả năng giám sát hệ thống

Ngoài chức năng điều khiển công suất xuất, Solis-EPM3-5GPRO còn hỗ trợ giám sát dữ liệu của các inverter được kết nối.

Solis cho biết EPM có thể đồng thời theo dõi dữ liệu vận hành của tối đa 20 inverter, giúp giảm nhu cầu sử dụng một hệ thống giám sát riêng cho từng inverter.

Thiết bị có màn hình LCD để hiển thị dữ liệu tại chỗ. Ngoài ra, kết nối WiFi/4G/LAN Stick có thể được sử dụng tùy cấu hình để hỗ trợ giám sát từ xa.

Độ chính xác điều khiển và Failsafe

Solis-EPM3-5GPRO được thiết kế với độ chính xác điều khiển công suất 1%Pn và thời gian điều khiển khoảng 5 giây theo datasheet. Thiết bị cũng hỗ trợ chức năng Failsafe, giúp tăng khả năng kiểm soát khi xảy ra vấn đề trong quá trình giao tiếp hoặc đo lường.

Đây là tính năng đáng chú ý đối với các công trình yêu cầu kiểm soát nghiêm ngặt công suất phát lên lưới.

Thiết kế và độ bền

Solis-EPM3-5GPRO có kích thước 364 × 276 × 114mm, trọng lượng khoảng 2,1kg chưa bao gồm CT và meter. Thiết bị sử dụng màn hình LCD và đầu nối AC dạng quick connection terminal.

EPM có:

• Cấp bảo vệ IP65.
• Nhiệt độ hoạt động -25°C đến +60°C.
• Độ ẩm tương đối 5–95%.
• Độ cao hoạt động tối đa 2.000m.
• Cấp quá áp III.
• Mức tiêu thụ điện dưới 6W.

Những thông số này giúp thiết bị phù hợp với môi trường vận hành của các hệ thống điện mặt trời thương mại và công nghiệp.

EPM3-5GPRO khác gì Meter Solis 3 pha?

Đây là điểm nên làm rõ khi khách hàng lựa chọn phụ kiện.

Solis-3P Meter-ECT*3 chủ yếu đóng vai trò đo lường, cung cấp dữ liệu công suất và điện năng cho inverter tương thích.

Trong khi đó, Solis-EPM3-5GPRO là một Export Power Manager, có nhiệm vụ quản lý công suất xuất của nhiều inverter trong cùng hệ thống.

Solis hiện cũng phân biệt EPM3-5G-PRO với EPM3-5G đời cũ; tài liệu compatibility hiện hành ghi rõ EPM3-5G cũ đã discontinued, trong khi EPM3-5G-PRO thuộc nhóm EPM hiện hành dành cho hệ thống 3 pha.

Vì sao nên chọn Solis-EPM3-5GPRO?

Solis-EPM3-5GPRO with Meter phù hợp cho các hệ thống điện mặt trời 3 pha cần quản lý công suất xuất tập trung nhờ:

• Là Export Power Manager chuyên dụng của Solis.
• Hỗ trợ hệ thống 3 pha.
• Có khả năng quản lý đồng thời tối đa 20 inverter Solis.
• Độ chính xác điều khiển công suất lên đến 1%Pn.
• Hỗ trợ Zero Feed-in/Export Power Limitation.
• Hỗ trợ theo dõi công suất phát và mức tiêu thụ tải.
• Giao tiếp inverter qua RS485/Modbus.
• Hỗ trợ meter 3 pha và CT thứ cấp 5A.
• Có chức năng Failsafe.
• Hỗ trợ nâng cấp từ xa.
• Màn hình LCD trực quan.
• IP65, hoạt động từ -25°C đến +60°C.

Đây là lựa chọn phù hợp cho các công trình thương mại – công nghiệp (C&I) có nhiều inverter Solis và cần kiểm soát lượng điện phát lên lưới theo yêu cầu vận hành hoặc quy định của đơn vị điện lực.
