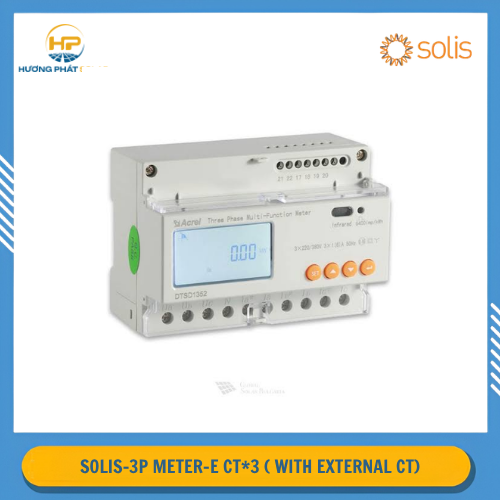

Solis-3P Meter-ECT*3 – Meter 3 Pha Acrel DTSD1352 + 3 CT Cho Zero Feed-in

Solis-3P Meter-ECT*3 là phụ kiện meter 3 pha của Solis, sử dụng Acrel DTSD1352 kết hợp 3 biến dòng CT, được thiết kế để hỗ trợ chức năng Zero Feed-in/Export Power Limitation và theo dõi công suất, điện năng tiêu thụ của hệ thống.

Bộ meter giúp inverter Solis theo dõi lượng điện năng đang trao đổi giữa hệ thống điện mặt trời, tải tiêu thụ và lưới điện. Khi được cấu hình chức năng giới hạn công suất phát, inverter có thể điều chỉnh công suất đầu ra để hạn chế lượng điện phát ngược lên lưới theo mức cài đặt. Solis xác nhận bộ Acrel DTSD1352 + 3 CT 150A:5A được sử dụng cho các inverter 3 pha tương thích.

Thông số nổi bật của Solis-3P Meter-ECT*3

• Model: Solis-3P Meter-ECT*3
• Loại: Meter 3 pha + 3 CT ngoài
• Meter: Acrel DTSD1352
• Số lượng CT: 3 CT
• CT đi kèm: Acrel AKH-.66 K24
• Tỷ số CT: 150A:5A
• Tỷ số biến dòng mặc định: 30
• Hệ thống: Điện 3 pha
• Chức năng: Zero Feed-in / Export Power Limitation
• Chức năng bổ sung: Consumption Monitoring
• Kết nối: Meter giao tiếp với inverter Solis tương thích
• Giá tham khảo: 3.633.000đ

Theo hướng dẫn kỹ thuật của Solis, với CT 150A:5A, tỷ số CT trên meter DTSD1352 cần được cài đặt ở giá trị 30, được tính bằng 150A/5A.

Tài liệu kỹ thuật: Solis Meter & CT Compatibility Guide.

Solis-3P Meter-ECT*3 dùng để làm gì?

Trong hệ thống điện mặt trời hòa lưới 3 pha, inverter cần biết lượng điện đang được tiêu thụ tại công trình và lượng điện đang trao đổi với lưới.

Solis-3P Meter-ECT*3 thực hiện nhiệm vụ đo lường này thông qua Acrel DTSD1352 và 3 CT, tương ứng với ba pha của hệ thống.

Khi hệ thống được thiết lập Zero Feed-in, meter cung cấp dữ liệu về công suất trao đổi với lưới cho inverter. Nếu công suất điện mặt trời tạo ra lớn hơn nhu cầu tải, inverter có thể giảm công suất phát để hạn chế điện dư phát lên lưới.

Có thể hình dung:

Tấm pin → Inverter Solis → Tải tiêu thụ

Khi điện mặt trời lớn hơn nhu cầu sử dụng:

Công suất dư → Meter phát hiện → Inverter điều chỉnh công suất → Hạn chế phát ngược lên lưới

Solis mô tả Zero Feed-in là giải pháp sử dụng meter để liên tục đo công suất tiêu thụ và điều chỉnh công suất PV, nhằm hạn chế phần điện dư đưa lên lưới.

Acrel DTSD1352 + 3 CT ngoài 150A:5A

Điểm nổi bật của Solis-3P Meter-ECT*3 là cấu hình Acrel DTSD1352 + 3 CT AKH-.66 K24.

Mỗi CT đảm nhiệm việc đo dòng điện trên một pha. Ba CT được sử dụng tương ứng cho ba pha của hệ thống điện.

Bộ CT theo cấu hình Solis được đề cập trong tài liệu tương thích có tỷ số 150A:5A. Khi sử dụng đúng bộ CT này, tỷ số trên meter DTSD1352 được thiết lập mặc định ở mức 30.

Nếu thay đổi sang CT có tỷ số khác, thông số CT trên meter cũng cần được điều chỉnh tương ứng để đảm bảo dữ liệu đo chính xác. Solis có hướng dẫn riêng về việc thay đổi tỷ số CT trên DTSD1352.

Hỗ trợ Zero Feed-in và giới hạn công suất phát

Chức năng quan trọng nhất của Solis-3P Meter-ECT*3 là hỗ trợ Export Power Limitation, thường được sử dụng cho các hệ thống yêu cầu Zero Feed-in.

Ví dụ, một công trình có:

• Hệ thống điện mặt trời 30kW.
• Phụ tải thay đổi theo thời điểm.
• Không muốn điện dư phát lên lưới.
• Inverter Solis có hỗ trợ meter tương thích.

Khi đó, meter đo công suất tại điểm kết nối với lưới và gửi dữ liệu cho inverter. Người dùng có thể thiết lập mức công suất phát ngược cho phép trong chức năng Internal EPM của inverter tương thích.

Solis cũng cung cấp tùy chọn Failsafe trong Internal EPM. Khi kết nối meter bị mất, hệ thống có thể phát cảnh báo và dừng phát điện tùy theo cấu hình, nhằm hạn chế nguy cơ phát ngược ngoài kiểm soát.

Khả năng tương thích với inverter Solis

Không nên hiểu Solis-3P Meter-ECT*3 là meter dùng chung cho tất cả inverter Solis 3 pha.

Theo Solis Meter and CT Compatibility Guide, cấu hình Acrel DTSD1352 + 3 × AKH-.66 K24 CT 150A:5A được liệt kê cho nhiều dòng inverter 3 pha, bao gồm:

• Solis-3P(3-20)K-4G
• Solis-3P(5-10)K-4G-LV
• Solis-(25-40)K-5G
• S5-GR3P(3-20)K
• S5-GR3P(5-10)K-LV
• S5-GC(25-40)K
• S5-GC(15-23)K-LV
• S6-GC3P(25-36)K03-NV-ND
• S6-GC3P(40-60)K-NV-ND
• S6-GC(80-125)K
• S5-GC(50-60)K
• S5-GC(80-110)K
• S6-GC3P150K07-ND.

Danh sách tương thích có thể thay đổi theo phiên bản inverter và khu vực, vì vậy nên kiểm tra model cụ thể trước khi đặt mua.

Đặc biệt, Solis cũng phân biệt giữa DTSD1352 dạng inline 80A và DTSD1352 sử dụng CT ngoài 150A:5A. Đây là hai cấu hình khác nhau và không nên gộp chung khi tư vấn sản phẩm.

Theo dõi mức tiêu thụ điện của hệ thống

Bên cạnh Zero Feed-in, meter còn có thể được sử dụng cho Consumption Monitoring.

Dữ liệu từ meter giúp hệ thống xác định:

• Công suất đang tiêu thụ.
• Công suất trao đổi với lưới.
• Lượng điện nhập từ lưới.
• Lượng điện phát lên lưới.
• Trạng thái sử dụng điện của công trình.

Solis cho biết chức năng Consumption Monitoring và Export Power Limitation có thể được thiết lập thông qua hệ thống meter tương thích.

Nhờ đó, người dùng có thể có thêm dữ liệu để đánh giá mức độ tự sử dụng điện mặt trời và tối ưu cách vận hành hệ thống.

Lưu ý khi lắp đặt Solis-3P Meter-ECT*3

Việc lắp đặt và cài đặt meter cần được thực hiện đúng theo sơ đồ của inverter và hệ thống điện.

Đặc biệt cần chú ý:

• Ba CT phải được lắp tương ứng với ba pha.
• Xác định đúng chiều CT.
• Thiết lập đúng tỷ số CT trên DTSD1352.
• Với CT đi kèm 150A:5A, tỷ số cần đặt là 30.
• Chọn đúng kiểu đấu nối 3 pha theo cấu trúc hệ thống.
• Kiểm tra đúng model inverter có hỗ trợ meter.
• Kiểm tra vị trí meter tại điểm kết nối lưới/tải theo hướng dẫn của inverter.

Solis cũng có hướng dẫn cấu hình DTSD1352 cho hệ thống 3 pha 3 dây, cho thấy cần lựa chọn đúng kiểu đấu nối trong phần cài đặt meter.

Vì sao nên chọn Solis-3P Meter-ECT*3?

Solis-3P Meter-ECT*3 phù hợp cho các hệ thống điện mặt trời 3 pha cần kiểm soát công suất phát và theo dõi mức tiêu thụ điện nhờ:

• Meter Acrel DTSD1352.
• 3 CT ngoài cho hệ thống 3 pha.
• CT cấu hình 150A:5A.
• Tỷ số CT mặc định 30.
• Hỗ trợ Zero Feed-in.
• Hỗ trợ Export Power Limitation.
• Hỗ trợ Consumption Monitoring.
• Có thể sử dụng với nhiều dòng inverter Solis 3 pha tương thích.
• Phù hợp cho hệ thống cần hạn chế điện phát ngược lên lưới.

Nếu công trình sử dụng inverter Solis 3 pha có hỗ trợ meter và cần kiểm soát công suất xuất lên lưới, đây là một phụ kiện quan trọng để hoàn thiện giải pháp quản lý công suất.
