Solis-1P-Meter-ECT*1 – Meter 1 Pha Acrel + CT Ngoài Cho Zero Feed-in

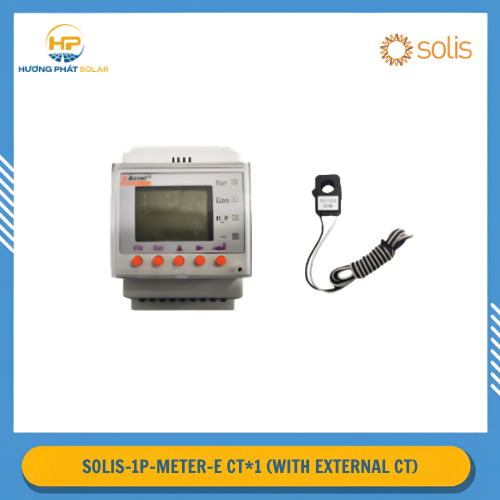

Solis-1P-Meter-ECT*1 là phụ kiện meter 1 pha của Solis, gồm công tơ Acrel ACR10R16DTE kết hợp CT ngoài XH-SCT-T16/120. Bộ meter được sử dụng để đo dòng điện và công suất tại điểm kết nối với lưới, từ đó hỗ trợ inverter thực hiện chức năng zero feed-in – giới hạn lượng điện mặt trời phát ngược lên lưới.

Phụ kiện phù hợp với các hệ thống điện mặt trời 1 pha sử dụng inverter Solis có cổng meter/CT tương thích. Khi hệ thống được cài đặt giới hạn phát ngược, inverter có thể dựa trên dữ liệu đo từ meter để điều chỉnh công suất PV theo nhu cầu phụ tải tại công trình.

Thông số nổi bật của Solis-1P-Meter-ECT*1

• Model: Solis-1P-Meter-ECT*1
• Loại: Meter 1 pha + CT ngoài
• Công tơ: Acrel ACR10R16DTE
• CT: XH-SCT-T16/120
• Tỷ số CT: 120A:40mA
• Điện áp hệ thống: 220/230V
• Cấu hình lưới: 1P+N
• Dòng đầu vào CT: 40mA từ CT ngoài
• Đo công suất: P, Q, S
• Độ chính xác công suất: ±0,5%
• Độ chính xác điện năng tác dụng: ±0,5%
• Độ chính xác điện năng phản kháng: ±1%
• Nhiệt độ hoạt động: -10°C đến 55°C
• Độ ẩm tương đối: <95%, không ngưng tụ
• Kích thước meter: 54 × 85 × 64mm
• Chức năng chính: Export Power Limitation / Zero Feed-in
• CT: Loại CT ngoài
• Giá tham khảo theo bảng sản phẩm: 1.816.000đ

Thông số kỹ thuật của Acrel ACR10R-D16TE được Solis công bố với điện áp 220/230V, CT ngoài 120A:40mA và độ chính xác công suất ±0,5%.

Tài liệu kỹ thuật: Có thể tham khảo hướng dẫn Meter & CT Compatibility của Solis để kiểm tra khả năng tương thích trước khi lựa chọn meter cho từng model inverter.

Solis-1P-Meter-ECT*1 dùng để làm gì?

Chức năng chính của Solis-1P-Meter-ECT*1 là đo dòng điện và công suất tại điểm kết nối giữa hệ thống điện của công trình và lưới điện.

Trong hệ thống điện mặt trời hòa lưới, công suất từ inverter trước tiên được sử dụng cho các phụ tải đang hoạt động. Nếu công suất PV lớn hơn nhu cầu tiêu thụ, phần điện dư có thể phát ngược lên lưới.

Khi công trình yêu cầu zero feed-in, meter sẽ đo chiều và mức công suất trao đổi với lưới. Inverter sử dụng dữ liệu này để điều chỉnh công suất phát PV, nhằm giữ công suất xuất lên lưới trong giới hạn được cài đặt.

Có thể hình dung đơn giản:

Tấm pin → Inverter → Phụ tải

Khi:

Điện mặt trời > Phụ tải

→ Meter phát hiện phần công suất dư có xu hướng phát lên lưới
→ Inverter giảm công suất PV
→ Hệ thống duy trì mức export theo giới hạn cài đặt.

Meter Acrel ACR10R16DTE + CT ngoài

Bộ Solis-1P-Meter-ECT*1 sử dụng meter Acrel ACR10R16DTE kết hợp với CT ngoài XH-SCT-T16/120.

Theo tài liệu tương thích của Solis, ACR10R16DTE được sử dụng với CT có tỷ số 120A:40mA. Bộ meter này thuộc nhóm meter 1 pha có CT ngoài và được dùng cho chức năng giới hạn công suất phát cũng như theo dõi điện năng tiêu thụ trên các inverter tương thích.

CT có nhiệm vụ đo dòng điện trên dây dẫn tại điểm kết nối với lưới. Dữ liệu từ CT được đưa về meter, sau đó truyền thông tin đo lường cho inverter để thực hiện chức năng kiểm soát công suất.

Do đó, meter và CT phải được lắp đặt đúng vị trí và đúng chiều. Solis hướng dẫn CT phải được đặt tại điểm kết nối với lưới và mũi tên trên CT hướng về phía lưới điện.

Hỗ trợ chức năng Zero Feed-in

Zero Feed-in là chức năng giúp hạn chế điện mặt trời phát ngược lên lưới.

Giải pháp này có thể được sử dụng trong các trường hợp công trình:

• Không muốn phát điện dư lên lưới.
• Có yêu cầu giới hạn công suất xuất.
• Chưa có điều kiện bán điện dư.
• Muốn kiểm soát công suất trao đổi với lưới.
• Cần theo dõi lượng điện nhập/xuất của hệ thống.

Solis mô tả giải pháp zero feed-in bằng cách sử dụng meter để liên tục đo công suất tiêu thụ và điều chỉnh công suất PV, giúp công suất phát của inverter cân bằng với nhu cầu tải tại công trình.

Lưu ý rằng zero feed-in không có nghĩa inverter luôn phát đúng bằng tải trong từng mili-giây. Khi tải thay đổi đột ngột, hệ thống cần một khoảng thời gian để phản ứng và điều chỉnh công suất. Solis cũng lưu ý có thể xuất hiện một lượng điện nhỏ trong thời gian phản hồi khi tải thay đổi.

Khả năng tương thích với inverter Solis

Đây là phần rất quan trọng khi đăng sản phẩm, vì không phải inverter Solis nào cũng sử dụng cùng một loại meter.

Theo hướng dẫn tương thích hiện hành của Solis, Acrel ACR10R16DTE + XH-SCT-T16/120 được liệt kê cho một số inverter 1 pha như:

• Solis-Mini(0.7–3600)-4G.
• S5-GR1P(0.7–3.6)K-M.
• S6-GR1P(0.7–3.6)K-M.
• S5-GR1P(2.5–6)K.
• S6-GR1P(2.5–6)K.
• S5-GR1P(7–10)K.
• S6-GR1P(2.5–6)K-S.
• S6-GR1P(7–8)K2.
• S6-GR1P(7–10)K03-NV-ND.

Ngoài ra, bộ này còn được liệt kê cho một số inverter hybrid 1 pha như S5-EH1P(3–6)K-L, RHI và RAI tương thích.

Không nên ghi “tương thích với tất cả inverter Solis 1 pha” trên website. Solis hiện yêu cầu kiểm tra đúng model inverter trước khi mua meter hoặc CT để đảm bảo tương thích.

Theo dõi điện năng tiêu thụ

Ngoài chức năng giới hạn công suất phát, meter còn cung cấp dữ liệu về điện năng và công suất của hệ thống.

ACR10R16DTE hỗ trợ đo:

• Điện áp.
• Dòng điện.
• Công suất tác dụng.
• Công suất phản kháng.
• Công suất biểu kiến.
• Điện năng tác dụng.
• Điện năng phản kháng.

Độ chính xác công suất được công bố ở mức ±0,5%, điện năng tác dụng ±0,5% và điện năng phản kháng ±1%.

Dữ liệu đo giúp hệ thống có thêm cơ sở để theo dõi lượng điện đang được sử dụng và lượng công suất trao đổi với lưới.

Vì sao nên sử dụng Solis-1P-Meter-ECT*1?

Solis-1P-Meter-ECT*1 phù hợp cho các hệ thống điện mặt trời 1 pha cần kiểm soát công suất phát lên lưới nhờ:

• Meter 1 pha Acrel ACR10R16DTE.
• CT ngoài XH-SCT-T16/120.
• Tỷ số CT 120A:40mA.
• Hỗ trợ Zero Feed-in / Export Power Limitation.
• Hỗ trợ theo dõi điện năng tiêu thụ.
• Đo công suất P/Q/S.
• Độ chính xác công suất ±0,5%.
• Điện áp hệ thống 220/230V.
• Thiết kế 1P+N.
• Kích thước nhỏ gọn.
• Lắp đặt dạng meter + CT ngoài.
• Có nhiều model inverter Solis 1 pha tương thích.

Đây là phụ kiện phù hợp khi hệ thống điện mặt trời cần kiểm soát lượng điện phát ngược lên lưới, đặc biệt tại các công trình sử dụng inverter Solis 1 pha có hỗ trợ meter tương thích.
