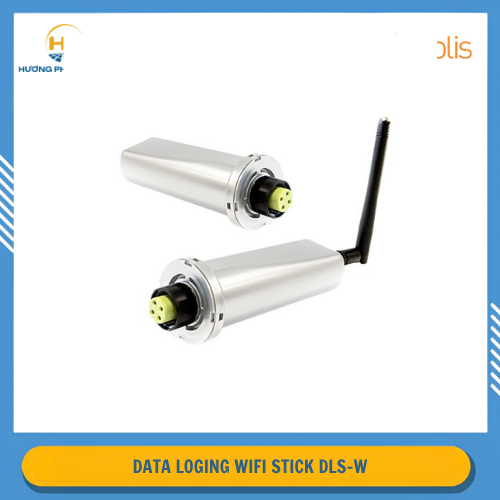

Data Logging WiFi Stick DLS-W – Bộ Kết Nối WiFi Giám Sát Inverter Solis

Data Logging WiFi Stick DLS-W là phụ kiện kết nối WiFi dành cho các inverter Solis tương thích, giúp đưa dữ liệu vận hành của inverter lên nền tảng giám sát từ xa. Thông qua DLS-W, người dùng có thể theo dõi tình trạng hệ thống, công suất phát điện và các thông tin vận hành trên nền tảng giám sát của Solis. Solis xác nhận DLS-W là WiFi Data Logger sử dụng kết nối 4-pin cho các dòng inverter tương thích.

DLS-W phù hợp với các hệ thống điện mặt trời hòa lưới cần bổ sung khả năng giám sát từ xa qua WiFi, đặc biệt với các inverter sử dụng cổng kết nối 4-pin.

Thông số nổi bật của Data Logging WiFi Stick DLS-W

• Model: DLS-W
• Tên sản phẩm: Solis Data Logging WiFi Stick
• Loại: WiFi Data Logger
• Kết nối inverter: 4-pin
• Kết nối mạng: WiFi 802.11 b/g/n
• Tần số WiFi: 2.412–2.484GHz
• Phạm vi WiFi: khoảng 100m trong khu vực ngoài trời không có vật cản
• Tốc độ truyền thông: 9600bps, có thể điều chỉnh 1200–57600bps
• Giao tiếp dữ liệu: RS485
• Chu kỳ thu thập dữ liệu: 5 phút, có thể điều chỉnh 1–20 phút
• Bộ nhớ: 8MB Flash
• Điện áp đầu vào: DC 5V
• Dòng hoạt động: 200–300mA
• Cấp bảo vệ: IP65
• Nhiệt độ hoạt động: -10°C đến 85°C
• Độ ẩm hoạt động: 10–90%, không ngưng tụ
• Kích thước: 118 × 43 × 43mm
• Trọng lượng: khoảng 56g
• Bảo hành: 2 năm
• Giá tham khảo: 931.000đ

Các thông số trên được đối chiếu từ datasheet DLS-W của Solis.

Tài liệu kỹ thuật: Solis WiFi Data Logger – DLS-W

Data Logging WiFi Stick DLS-W dùng để làm gì?

DLS-W có nhiệm vụ tạo kết nối giữa inverter Solis và mạng WiFi, từ đó truyền dữ liệu vận hành của inverter lên hệ thống giám sát.

Thay vì phải kiểm tra trực tiếp trên màn hình inverter, người dùng có thể kết nối hệ thống với nền tảng giám sát để theo dõi dữ liệu từ xa.

Mô hình hoạt động cơ bản:

Inverter Solis → DLS-W → WiFi → Internet → Nền tảng giám sát

Nhờ đó, chủ hệ thống và kỹ thuật viên có thể dễ dàng theo dõi tình trạng vận hành mà không cần thường xuyên đến trực tiếp công trình.

Solis cũng hướng dẫn sử dụng ứng dụng SolisCloud để cấu hình WiFi Data Logger và đưa logger vào hệ thống giám sát.

Kết nối WiFi để giám sát inverter từ xa

Một trong những ưu điểm chính của DLS-W là khả năng kết nối inverter với mạng WiFi có sẵn tại công trình.

Sau khi lắp DLS-W vào cổng giao tiếp của inverter, người dùng có thể thực hiện cấu hình thông qua ứng dụng SolisCloud hoặc phương thức cấu hình tương ứng của logger.

Solis hướng dẫn người dùng kết nối điện thoại với mạng WiFi của logger, sau đó chọn mạng WiFi tại công trình và nhập mật khẩu để hoàn tất quá trình cấu hình.

Khi kết nối thành công, dữ liệu vận hành có thể được đưa lên nền tảng giám sát để theo dõi.

Một số dữ liệu có thể theo dõi

Tùy theo model inverter và nền tảng giám sát, hệ thống có thể cung cấp các thông tin như:

• Công suất phát điện.
• Sản lượng điện.
• Trạng thái inverter.
• Cảnh báo và lỗi.
• Dữ liệu vận hành theo thời gian.
• Thông tin lịch sử của hệ thống.

Điều này đặc biệt hữu ích khi quản lý các hệ thống điện mặt trời lắp đặt trên mái nhà, nhà xưởng hoặc các công trình ở xa vị trí người quản lý.

DLS-W sử dụng WiFi 2.4GHz

Một điểm cần lưu ý khi lắp đặt Data Logging WiFi Stick DLS-W là thiết bị chỉ hỗ trợ mạng WiFi 2.4GHz.

Solis ghi rõ DLS-W không hỗ trợ kết nối WiFi 5GHz. Vì vậy, nếu router tại công trình chỉ phát mạng 5GHz, quá trình cấu hình logger có thể không thực hiện được.

Ngoài ra, Solis khuyến nghị kiểm tra cường độ tín hiệu WiFi tại vị trí lắp inverter. Nếu tín hiệu yếu, có thể cần sử dụng bộ mở rộng WiFi để cải thiện kết nối.

Do đó, trước khi lắp đặt nên kiểm tra:

• Router có phát WiFi 2.4GHz hay không.
• Tín hiệu WiFi tại vị trí inverter.
• Mật khẩu WiFi.
• Router có chặn kết nối của logger qua firewall hay không.

Thu thập và truyền dữ liệu qua RS485

DLS-W giao tiếp với inverter thông qua RS485 và có tốc độ truyền thông mặc định 9600bps, có thể điều chỉnh trong khoảng 1200–57600bps. Datasheet cũng công bố chu kỳ thu thập dữ liệu mặc định là 5 phút, có thể điều chỉnh từ 1–20 phút.

Thiết kế này giúp DLS-W đóng vai trò trung gian giữa inverter và hệ thống mạng, tiếp nhận dữ liệu từ inverter rồi truyền dữ liệu qua WiFi đến máy chủ giám sát.

Thiết kế nhỏ gọn, cấp bảo vệ IP65

DLS-W có kích thước chỉ khoảng 118 × 43 × 43mm và trọng lượng khoảng 56g, thuận tiện khi lắp trực tiếp trên inverter.

Thiết bị có cấp bảo vệ IP65, nhiệt độ hoạt động từ -10°C đến 85°C và độ ẩm hoạt động 10–90% không ngưng tụ.

DLS-W cũng được thiết kế dạng cắm trực tiếp vào cổng giao tiếp của inverter, giúp quá trình lắp đặt tương đối đơn giản.

DLS-W tương thích với inverter Solis nào?

Đây là điểm cần kiểm tra trước khi bán sản phẩm.

DLS-W là logger thế hệ cũ sử dụng kết nối 4-pin. Solis hiện phân biệt giữa các dòng datalogger 4-pin và USB. Theo hướng dẫn tương thích hiện hành, các dòng inverter cũ, bao gồm đến dòng 5G, sử dụng logger 4-pin; các dòng S6 mới hơn đã chuyển sang logger dạng USB.

Vì vậy, không nên ghi DLS-W tương thích với tất cả inverter Solis.

Đặc biệt, nếu khách hàng đang sử dụng inverter dòng S6, cần kiểm tra chính xác model và loại cổng trước khi lựa chọn logger. Solis hiện có các dòng WiFi logger thế hệ mới dành cho các thiết bị sử dụng cổng USB.

Đối với DLS-W, nên xác nhận model inverter + loại cổng giao tiếp trước khi đặt hàng.

Giám sát hệ thống và hỗ trợ xử lý sự cố

Khi hệ thống được kết nối với nền tảng giám sát, dữ liệu vận hành giúp người dùng phát hiện sớm các tình trạng bất thường.

Ví dụ, khi inverter phát sinh cảnh báo hoặc sản lượng điện có dấu hiệu bất thường, kỹ thuật viên có thể kiểm tra dữ liệu từ xa trước khi đến công trình.

Solis cũng cung cấp các hướng dẫn xử lý sự cố riêng cho DLS-W, bao gồm kiểm tra tín hiệu WiFi, kết nối logger với inverter, firmware và kết nối đến máy chủ.

Điều này giúp giảm thời gian kiểm tra trực tiếp và thuận tiện hơn cho việc vận hành, bảo trì hệ thống.

Lưu ý khi lắp đặt Data Logging WiFi Stick DLS-W

Để DLS-W hoạt động ổn định, nên lưu ý:

• Kiểm tra inverter có sử dụng cổng 4-pin tương thích.
• Đảm bảo inverter được cấp nguồn.
• Sử dụng mạng WiFi 2.4GHz.
• Kiểm tra cường độ tín hiệu WiFi tại vị trí lắp đặt.
• Nhập đúng tên và mật khẩu WiFi.
• Kiểm tra firewall của router nếu logger không kết nối được máy chủ.
• Thực hiện cấu hình logger trên SolisCloud theo hướng dẫn.
• Nếu DLS-W từng được kết nối với hệ thống khác, có thể cần reset trước khi cấu hình lại.

Vì sao nên chọn Data Logging WiFi Stick DLS-W?

Data Logging WiFi Stick DLS-W phù hợp cho các hệ thống inverter Solis tương thích cần bổ sung kết nối giám sát từ xa nhờ:

• Kết nối WiFi 2.4GHz.
• Giao tiếp inverter qua 4-pin/RS485.
• Hỗ trợ truyền dữ liệu lên hệ thống giám sát.
• Có thể cấu hình và theo dõi hệ thống từ xa.
• Chu kỳ thu thập dữ liệu 5 phút, có thể điều chỉnh.
• Phạm vi WiFi lên đến khoảng 100m trong điều kiện không có vật cản.
• Bộ nhớ Flash 8MB.
• Thiết kế nhỏ gọn.
• Cấp bảo vệ IP65.
• Nhiệt độ hoạt động -10°C đến 85°C.
• Bảo hành 2 năm.

Đây là phụ kiện phù hợp khi khách hàng cần kết nối WiFi và giám sát inverter Solis từ xa, đặc biệt với các model sử dụng cổng giao tiếp 4-pin.
