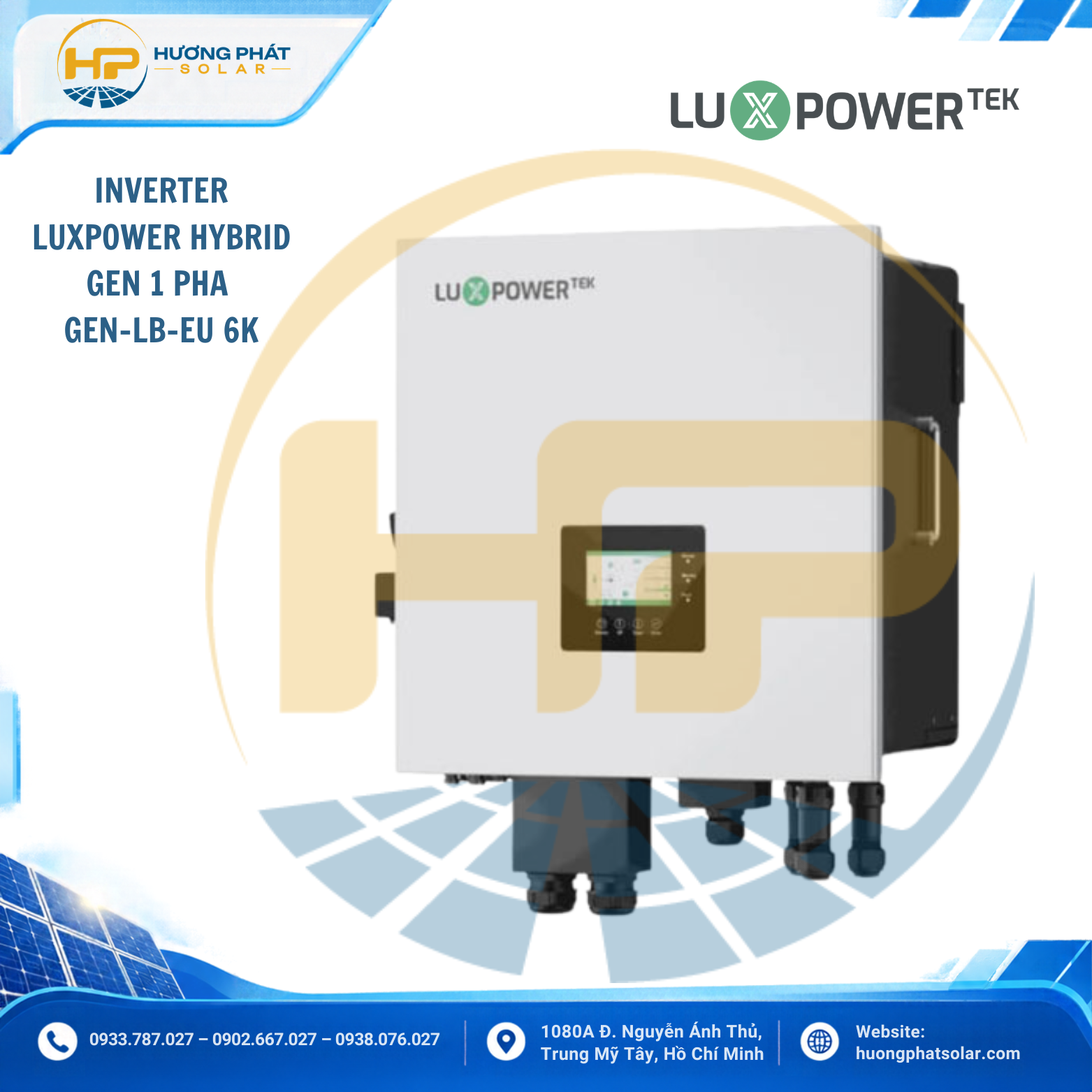

Inverter Hybrid Luxpower GEN-LB-EU 6K – 6kW, 2 MPPT, hỗ trợ máy phát điện

Inverter Hybrid Luxpower GEN-LB-EU 6K là biến tần hybrid 1 pha công suất 6kW, được thiết kế để kết hợp điện mặt trời, pin lưu trữ, điện lưới và máy phát điện trong cùng một hệ thống. Thiết bị trang bị 2 MPPT độc lập, tiếp nhận công suất PV đầu vào tối đa 9,6kW và có cổng GEN riêng phục vụ việc kết nối máy phát điện theo cấu hình được nhà sản xuất hỗ trợ.

Bên cạnh chức năng chuyển đổi điện năng từ dàn pin mặt trời, GEN-LB-EU 6K còn hỗ trợ đầu ra dự phòng với công suất định mức 6kW. Đây là giải pháp có thể cân nhắc cho nhà ở, cửa hàng, văn phòng và các công trình cần kết hợp điện mặt trời với pin lưu trữ, đồng thời muốn có thêm phương án cấp điện từ máy phát khi cần thiết.

Lưu ý, GEN-LB-EU 6K là model thuộc dòng GEN-LB-EU 3–6K. Không nên nhầm với GEN3-LB-EU 6K, bởi hai dòng có thông số đầu vào PV và thiết kế khác nhau.

Thông số kỹ thuật Luxpower GEN-LB-EU 6K

• Thương hiệu: Luxpower
• Model: GEN-LB-EU 6K
• Loại thiết bị: Inverter Hybrid
• Hệ thống điện: 1 pha
• Công suất AC đầu ra định mức: 6.000W
• Số MPPT: 2 MPPT độc lập
• Công suất PV đầu vào tối đa: 9.600W
• Điện áp PV tối đa: 530V
• Dải điện áp MPPT: 150–425V
• Điện áp khởi động PV: 100V
• Dòng PV đầu vào tối đa mỗi MPPT: 18A
• Dòng ngắn mạch PV tối đa mỗi MPPT: 32A
• Pin tương thích: Lithium-ion / Lead-acid
• Điện áp pin danh định: 48V
• Dải điện áp pin: 40–60V
• Dòng sạc/xả tối đa: 125A / 140A
• Công suất sạc/xả tối đa: 6kW
• Cổng máy phát điện GEN: Có
• Công suất GEN đầu vào định mức: 6kW
• Công suất đầu ra dự phòng định mức: 6kW
• Thời gian chuyển mạch UPS: 20ms theo datasheet
• Cấp bảo vệ: IP66
• Giao tiếp: LCD, RGB, RS485, Wi-Fi, CAN

Datasheet

Công suất 6kW và khả năng tiếp nhận dàn PV 9,6kW

Luxpower GEN-LB-EU 6K có công suất AC đầu ra định mức 6kW, phù hợp với hệ thống điện mặt trời dân dụng và các công trình có nhu cầu sử dụng điện ở quy mô vừa.

Thiết bị hỗ trợ công suất PV đầu vào tối đa 9,6kW. Điều này cho phép thiết kế tổng công suất danh định của dàn pin cao hơn công suất AC của inverter trong giới hạn kỹ thuật được nhà sản xuất quy định.

Cần phân biệt ba thông số:

• Công suất PV đầu vào: Công suất điện một chiều từ dàn pin mặt trời.
• Công suất AC đầu ra: Công suất điện xoay chiều mà inverter có thể cung cấp theo giới hạn định mức.
• Công suất pin sạc/xả: Giới hạn trao đổi năng lượng giữa inverter và pin lưu trữ.

Không nên dùng các thông số này thay thế cho nhau khi thiết kế hoặc báo giá hệ thống.

Hai MPPT độc lập giúp bố trí dàn pin linh hoạt

GEN-LB-EU 6K được trang bị 2 MPPT độc lập, hỗ trợ theo dõi điểm công suất cực đại của các chuỗi pin mặt trời. Cấu hình này tạo thêm lựa chọn khi bố trí dàn pin theo điều kiện mái hoặc hướng nắng khác nhau.

Theo datasheet, điện áp PV tối đa là 530V, dải điện áp MPPT là 150–425V và dòng PV đầu vào tối đa mỗi MPPT là 18A. Dòng ngắn mạch tối đa mỗi MPPT được công bố là 32A.

Khi thiết kế chuỗi pin, đơn vị thi công cần kiểm tra:

• Điện áp hở mạch Voc của chuỗi pin trong điều kiện nhiệt độ thấp.
• Điện áp làm việc Vmp trong dải MPPT cho phép.
• Dòng làm việc Imp và dòng ngắn mạch Isc của module.
• Tổng công suất PV kết nối với inverter.
• Điều kiện che bóng và hướng lắp đặt thực tế.

Không nên chỉ căn cứ vào tổng công suất watt để quyết định số tấm pin nối tiếp hoặc song song.

Kết hợp pin Lithium-ion và Lead-acid

Luxpower GEN-LB-EU 6K hỗ trợ pin Lithium-ion và Lead-acid, với điện áp pin danh định 48V và dải điện áp hoạt động 40–60V theo datasheet.

Dòng sạc tối đa được công bố là 125A, trong khi dòng xả tối đa là 140A. Công suất sạc/xả tối đa là 6kW.

Khi lựa chọn pin lưu trữ, cần kiểm tra điện áp hoạt động, dòng sạc/xả cho phép, dung lượng pin và khả năng giao tiếp BMS. Không phải mọi loại pin 48V đều mặc nhiên tương thích với inverter; cần đối chiếu danh sách pin tương thích và hướng dẫn cấu hình của nhà sản xuất.

Dung lượng pin nên được tính dựa trên nhóm tải cần duy trì khi mất điện và thời gian dự phòng mong muốn. Một hệ thống chỉ cấp điện cho đèn và thiết bị mạng sẽ có nhu cầu khác với hệ thống cần vận hành thêm tủ lạnh, máy bơm hoặc thiết bị có động cơ.

Cổng GEN riêng – hỗ trợ kết nối máy phát điện

Một điểm đáng chú ý của dòng GEN-LB-EU là cổng GEN riêng dành cho máy phát điện. Theo datasheet, model 6K có công suất đầu vào GEN định mức 6kW và dòng đầu vào định mức 26A.

Tính năng này có thể hữu ích tại các công trình cần thêm nguồn điện bổ sung khi điện mặt trời và pin lưu trữ không đáp ứng đủ nhu cầu sử dụng. Máy phát điện có thể được tích hợp vào phương án vận hành theo cấu hình được nhà sản xuất hỗ trợ.

Ngoài kết nối máy phát, dòng sản phẩm còn được giới thiệu với khả năng sử dụng cổng riêng cho các chức năng như điều khiển máy phát tự động, kết nối smart load hoặc AC coupling tùy cấu hình. Cần xác nhận cách sử dụng cổng và các chế độ tương thích trong tài liệu hướng dẫn của đúng phiên bản.

Đầu ra backup 6kW cho tải cần thiết

GEN-LB-EU 6K có đầu ra UPS/backup với công suất định mức 6kW. Khi nguồn điện lưới bị gián đoạn, đầu ra dự phòng có thể cấp điện cho các tải được đấu nối phù hợp, với điều kiện hệ thống có đủ năng lượng từ PV, pin hoặc nguồn hỗ trợ được cấu hình.

Datasheet công bố khả năng chịu công suất tăng vọt bằng 2 lần công suất định mức trong 0,5 giây và thời gian chuyển mạch UPS 20ms.

Tuy nhiên, khả năng khởi động thực tế của từng thiết bị còn phụ thuộc vào dòng khởi động và đặc tính tải. Với máy bơm, máy nén hoặc động cơ, cần kiểm tra công suất khởi động trước khi đưa vào nhóm tải backup.

Để tối ưu hiệu quả, nên phân nhóm tải ưu tiên và xác định công suất tiêu thụ đồng thời thay vì kết nối toàn bộ phụ tải mà không tính toán.

Giám sát, bảo vệ và độ bền thiết bị

Theo datasheet, GEN-LB-EU 6K có cấp bảo vệ IP66, màn hình LCD kết hợp đèn RGB và các giao tiếp RS485, Wi-Fi, CAN. Thiết bị được trang bị các chức năng bảo vệ điện và giám sát theo tài liệu kỹ thuật của nhà sản xuất.

Cấp bảo vệ IP66 hỗ trợ bảo vệ vỏ thiết bị trước bụi và nước theo điều kiện thử nghiệm quy định. Tuy nhiên, vị trí lắp đặt vẫn cần tuân thủ hướng dẫn chính hãng, bảo đảm thông gió, khoảng hở thao tác và điều kiện môi trường phù hợp.

Trong quá trình nghiệm thu, nên kiểm tra cấu hình PV, kết nối pin, thiết bị bảo vệ DC/AC, chế độ backup và giao tiếp giám sát. Việc cài đặt cần được thực hiện bởi đơn vị kỹ thuật có chuyên môn.

Luxpower GEN-LB-EU 6K phù hợp với công trình nào?

Thiết bị có thể được cân nhắc cho:

• Nhà ở muốn kết hợp điện mặt trời và pin lưu trữ.
• Cửa hàng, văn phòng cần nguồn điện dự phòng.
• Công trình có nhu cầu sử dụng máy phát điện làm nguồn bổ sung.
• Hệ thống cần công suất PV đầu vào tối đa 9,6kW.
• Công trình cần inverter hybrid 1 pha với 2 MPPT độc lập.
• Hệ thống muốn quản lý điện mặt trời, pin và nguồn AC trong cùng cấu hình.

Trước khi chọn mua, nên xác định tổng công suất tải, nhóm thiết bị cần backup, thời gian dự phòng mong muốn và nhu cầu sử dụng máy phát điện. Những thông tin này giúp thiết kế cấu hình phù hợp hơn với điều kiện thực tế.
