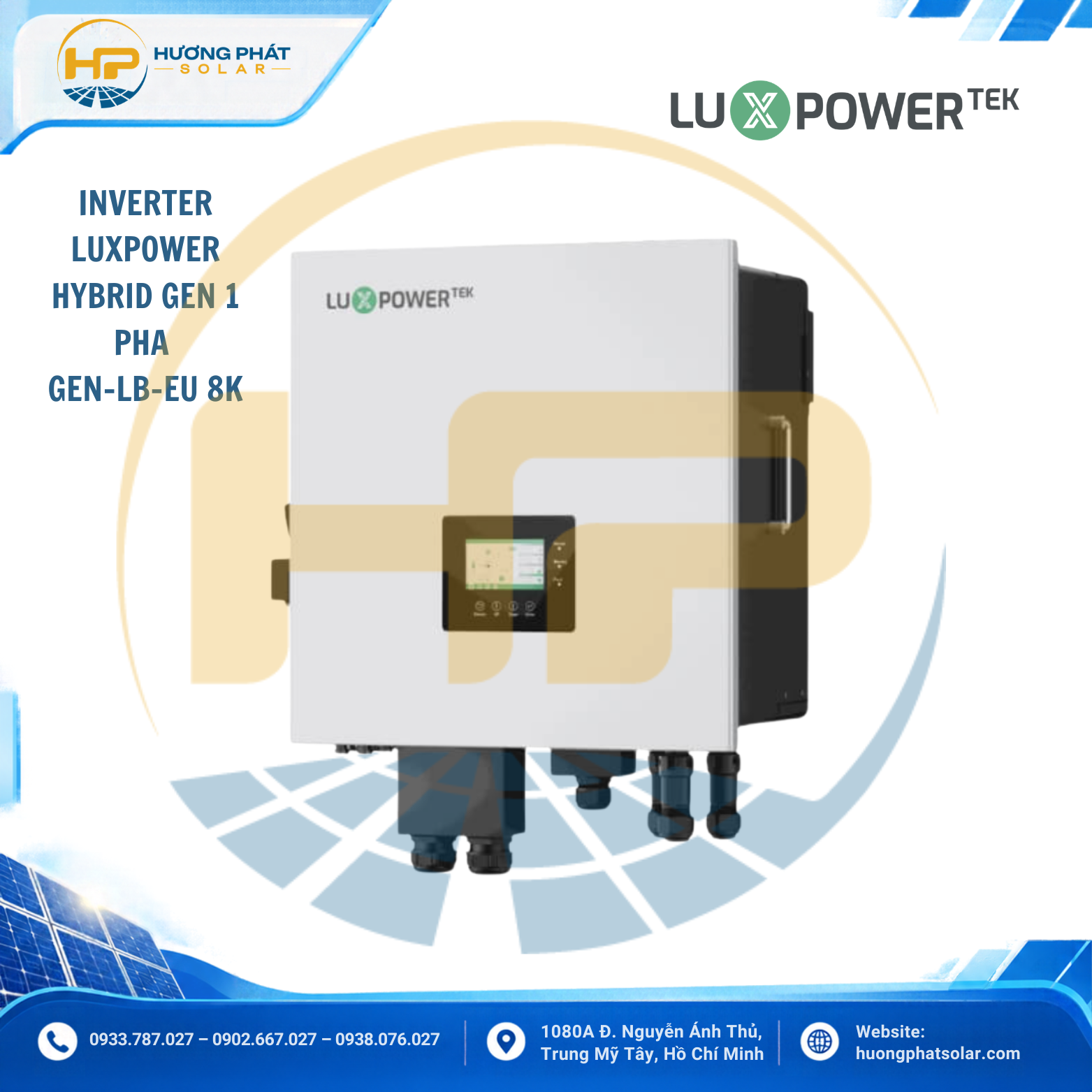

Inverter Hybrid Luxpower GEN-LB-EU 8K 8kW 1 Pha – 2 MPPT, Pin 48V, Cổng GEN

Inverter Hybrid Luxpower GEN-LB-EU 8K là bộ biến tần hybrid 1 pha công suất 8kW, được thiết kế để phối hợp nguồn điện mặt trời, pin lưu trữ và điện lưới. Điểm nổi bật của dòng sản phẩm là có cổng GEN riêng để kết nối máy phát điện, phù hợp với các hệ thống cần thêm phương án cấp nguồn dự phòng.

Theo datasheet chính hãng, GEN-LB-EU 8K có 2 MPPT, tổng công suất PV đầu vào tối đa 12kW và hỗ trợ pin Lithium-ion hoặc ắc quy chì trong dải điện áp 40–60V. Dòng sạc/xả pin tối đa đạt 167A, công suất sạc/xả tối đa 8kW.

Ngoài khả năng phối hợp nhiều nguồn năng lượng, thiết bị còn có đầu ra UPS công suất định mức 8kW, hỗ trợ ghép song song theo cấu hình của nhà sản xuất và tích hợp màn hình cảm ứng màu để theo dõi trạng thái vận hành.

Thông số kỹ thuật Luxpower GEN-LB-EU 8K

• Thương hiệu: Luxpower
• Model: GEN-LB-EU 8K
• Loại thiết bị: Inverter Hybrid GEN
• Hệ thống điện: 1 pha
• Công suất AC định mức: 8.000W
• Điện áp AC danh định: 230V
• Tần số AC: 50/60Hz
• Số MPPT: 2 MPPT độc lập
• Cấu hình đầu vào PV: 2:2, tổng cộng 4 chuỗi theo cấu hình datasheet
• Công suất PV đầu vào tối đa: 12.000W
• Điện áp PV danh định: 360V
• Điện áp PV tối đa: 600V
• Dải điện áp MPPT: 120–550V
• Điện áp khởi động PV: 140V
• Dòng PV đầu vào tối đa: 25A mỗi MPPT
• Dòng ngắn mạch PV tối đa: 34A mỗi MPPT
• Loại pin tương thích: Lithium-ion / Lead-acid
• Điện áp pin danh định: 48V
• Dải điện áp pin: 40–60V
• Dòng sạc/xả tối đa: 167A
• Công suất sạc/xả tối đa: 8.000W
• Công suất đầu ra UPS định mức: 8.000W
• Công suất AC đầu vào tối đa: 15.000W
• Cổng GEN: Có
• Công suất GEN đầu vào định mức: 13.800W
• Dòng GEN đầu vào định mức: 60A
• Công suất đỉnh đầu ra: 2 lần công suất định mức trong 0,5 giây
• Thời gian chuyển mạch UPS: 20ms
• Hiệu suất MPPT: 99,9%
• Hiệu suất chuyển đổi tối đa: 97,5%
• Hiệu suất theo tiêu chuẩn EU: 94,3%
• Cấp bảo vệ: IP66
• Giao tiếp: Màn hình cảm ứng màu, RS485, Wi-Fi, CAN
• Kích thước: 536 × 566 × 290mm
• Khối lượng: 42,64kg
• Bảo hành: 5 năm theo datasheet chính hãng

Datasheet

Công suất 8kW cho hệ thống điện mặt trời 1 pha

Luxpower GEN-LB-EU 8K có công suất AC định mức 8kW, phù hợp để xem xét cho các công trình 1 pha có nhu cầu sử dụng điện tương ứng.

Khi lựa chọn công suất inverter, đơn vị thiết kế cần đánh giá tổng phụ tải sử dụng đồng thời, mức tiêu thụ điện ban ngày và nhu cầu cấp điện dự phòng. Đối với các thiết bị có động cơ như máy bơm, máy nén hoặc máy lạnh, cần tính đến dòng khởi động thay vì chỉ căn cứ vào công suất hoạt động thông thường.

Một hệ thống hybrid được thiết kế tốt cần phối hợp công suất inverter, công suất dàn pin mặt trời và dung lượng pin lưu trữ. Inverter quyết định giới hạn công suất chuyển đổi tức thời, trong khi dung lượng pin ảnh hưởng đến thời gian có thể cấp điện khi nguồn PV không đủ.

2 MPPT – Linh hoạt bố trí dàn pin mặt trời

GEN-LB-EU 8K được trang bị 2 MPPT độc lập với cấu hình đầu vào 2:2, hỗ trợ tổng cộng 4 chuỗi PV theo datasheet. Cấu hình này tạo điều kiện để đơn vị thi công phân chia các chuỗi pin theo phương án thiết kế phù hợp.

Hai MPPT có thể hữu ích với công trình có nhiều khu vực mái hoặc điều kiện chiếu sáng khác nhau. Tuy nhiên, việc bố trí chuỗi cần tuân thủ giới hạn điện áp và dòng điện của từng MPPT.

Các thông số đầu vào quan trọng gồm:

• Điện áp PV tối đa 600V.
• Dải điện áp MPPT 120–550V.
• Điện áp khởi động 140V.
• Dòng PV đầu vào tối đa 25A mỗi MPPT.
• Dòng ngắn mạch PV tối đa 34A mỗi MPPT.

Khi tính số lượng tấm pin nối tiếp, cần kiểm tra điện áp hở mạch Voc trong điều kiện nhiệt độ thấp, điện áp làm việc Vmp và tổng dòng điện của các chuỗi. Không nên chỉ căn cứ vào công suất watt của tấm pin để quyết định số lượng module có thể đấu nối.

Công suất PV tối đa 12kW

Theo datasheet, GEN-LB-EU 8K hỗ trợ công suất PV đầu vào tối đa 12kW. Đây là thông số cần sử dụng khi thiết kế dàn pin và lập hồ sơ kỹ thuật, thay cho con số 16kWp đang ghi trong catalog ban đầu.

Việc lựa chọn công suất dàn pin cần căn cứ vào diện tích mái, hướng và góc nghiêng của tấm pin, điều kiện bức xạ, mức độ che bóng và biểu đồ tiêu thụ điện của công trình.

Dàn pin có công suất DC cao hơn công suất AC định mức có thể được cân nhắc trong giới hạn cho phép, nhưng không được vượt công suất PV tối đa hoặc các giới hạn điện áp và dòng điện của inverter.

Với công trình có nhiều hướng mái, nên phân bổ chuỗi PV theo MPPT phù hợp. Thiết kế đúng giúp khai thác diện tích mái hiệu quả và hạn chế tình trạng vượt giới hạn đầu vào.

Hỗ trợ pin lưu trữ 48V, dòng sạc/xả 167A

Luxpower GEN-LB-EU 8K hỗ trợ pin Lithium-ion hoặc ắc quy chì, sử dụng điện áp danh định 48V và dải điện áp hoạt động 40–60V.

Dòng sạc/xả tối đa theo datasheet là 167A, với công suất sạc/xả tối đa 8kW. Pin lưu trữ giúp tích trữ điện năng từ nguồn PV để sử dụng vào thời điểm phù hợp theo cấu hình hệ thống.

Khi lựa chọn pin, cần kiểm tra:

• Dải điện áp hoạt động của bộ pin.
• Model pin và danh sách tương thích của nhà sản xuất.
• Giao tiếp BMS và giao thức truyền thông.
• Dòng sạc/xả tối đa mà pin cho phép.
• Dung lượng pin theo nhu cầu sử dụng.
• Điều kiện bảo hành của pin và inverter.

Thông số tối đa của inverter không đồng nghĩa mọi bộ pin đều có thể sạc hoặc xả ở mức này. Công suất thực tế còn phụ thuộc vào BMS, dung lượng pin, nhiệt độ vận hành và giới hạn của bộ lưu trữ.

Dung lượng pin nên được xác định dựa trên các tải cần dự phòng và thời gian sử dụng mong muốn. Nếu công trình cần duy trì hoạt động vào buổi tối hoặc khi mất điện, nên tính tổng điện năng tiêu thụ của nhóm tải ưu tiên để lựa chọn dung lượng phù hợp.

Cổng GEN – Kết nối máy phát điện

Một điểm nổi bật của GEN-LB-EU 8K là có cổng GEN riêng, hỗ trợ phương án kết nối máy phát điện theo hướng dẫn của nhà sản xuất.

Theo datasheet, công suất GEN đầu vào định mức là 13,8kW và dòng GEN đầu vào định mức là 60A. Hệ thống có thể được thiết kế để sử dụng máy phát điện như một nguồn bổ sung, tùy cấu hình và chế độ vận hành được hỗ trợ.

Cổng GEN cũng có thể phục vụ các phương án kết nối khác do nhà sản xuất công bố, chẳng hạn điều khiển máy phát tự động, smart load hoặc AC coupling trong cấu hình tương thích.

Khi tích hợp máy phát, cần kiểm tra công suất máy, điện áp, tần số, dòng điện, sơ đồ đấu nối và yêu cầu bảo vệ. Không nên chọn máy phát chỉ dựa trên công suất danh định mà bỏ qua dòng khởi động và đặc tính của các phụ tải.

Đầu ra UPS và khả năng cấp điện dự phòng

GEN-LB-EU 8K có đầu ra UPS công suất định mức 8kW. Theo datasheet, thiết bị hỗ trợ công suất đỉnh bằng 2 lần công suất định mức trong 0,5 giây và thời gian chuyển mạch UPS khoảng 20ms.

Khi mất điện lưới, inverter có thể cấp điện cho các tải được đấu nối vào ngõ UPS nếu nguồn PV, pin lưu trữ và tổng tải đáp ứng điều kiện vận hành.

Để hệ thống backup hoạt động ổn định, nên phân nhóm tải thiết yếu như đèn chiếu sáng, thiết bị mạng, máy tính, tủ lạnh hoặc các thiết bị quan trọng của công trình. Cần kiểm tra dòng khởi động của tải có động cơ và tổng công suất sử dụng đồng thời.

Không nên mặc định toàn bộ phụ tải của công trình đều có thể vận hành trong chế độ dự phòng. Phạm vi backup phụ thuộc vào sơ đồ đấu nối, nguồn năng lượng khả dụng và giới hạn công suất thực tế.

Giám sát, bảo vệ và vận hành

GEN-LB-EU 8K có cấp bảo vệ IP66 theo datasheet và tích hợp các chức năng bảo vệ điện như bảo vệ đảo cực PV, bảo vệ quá dòng/quá áp, chống phát điện cô lập, bảo vệ ngắn mạch AC, giám sát dòng rò và giám sát lưới điện.

Thiết bị hỗ trợ màn hình cảm ứng màu cùng các giao tiếp RS485, Wi-Fi và CAN, giúp phục vụ việc giám sát và tích hợp hệ thống theo cấu hình tương thích.

Hiệu suất MPPT tối đa được công bố là 99,9%, hiệu suất chuyển đổi tối đa 97,5% và hiệu suất theo tiêu chuẩn EU là 94,3%. Hiệu suất thực tế còn phụ thuộc vào mức tải, điều kiện PV, nhiệt độ môi trường và trạng thái pin.

Cấp bảo vệ IP66 không thay thế yêu cầu lắp đặt đúng kỹ thuật. Thiết bị vẫn cần được bố trí theo hướng dẫn của nhà sản xuất, bảo đảm khoảng hở, điều kiện môi trường, hệ thống dây dẫn và phương án bảo vệ điện phù hợp.

Khả năng mở rộng hệ thống

Theo thông tin của Luxpower, dòng GEN-LB-EU 7–10K hỗ trợ ghép song song tối đa 10 thiết bị trong các cấu hình được nhà sản xuất cho phép. Khả năng này có thể hữu ích với công trình cần mở rộng công suất theo từng giai đoạn.

Việc ghép song song phải tuân thủ yêu cầu về phiên bản thiết bị, cấu hình điều khiển, truyền thông, bảo vệ AC/DC và phân phối phụ tải. Không nên suy ra công suất khả dụng của toàn hệ thống chỉ bằng cách cộng công suất định mức của các inverter mà chưa kiểm tra giới hạn vận hành.

Inverter Luxpower GEN-LB-EU 8K phù hợp với công trình nào?

Thiết bị có thể được cân nhắc cho:

• Nhà ở hoặc công trình sử dụng điện 1 pha có phụ tải phù hợp.
• Cửa hàng, văn phòng và cơ sở kinh doanh.
• Công trình cần kết hợp điện mặt trời với pin lưu trữ 48V.
• Hệ thống cần cổng GEN để kết nối máy phát điện.
• Công trình cần đầu ra UPS cho các tải ưu tiên.
• Dự án có định hướng mở rộng công suất theo cấu hình ghép song song được hỗ trợ.

Trước khi lựa chọn, nên đánh giá phụ tải, sản lượng PV dự kiến, dung lượng pin, nhu cầu backup và phương án kết nối máy phát. Đây là cơ sở để lựa chọn thiết bị và thiết kế hệ thống phù hợp với công trình thực tế.
