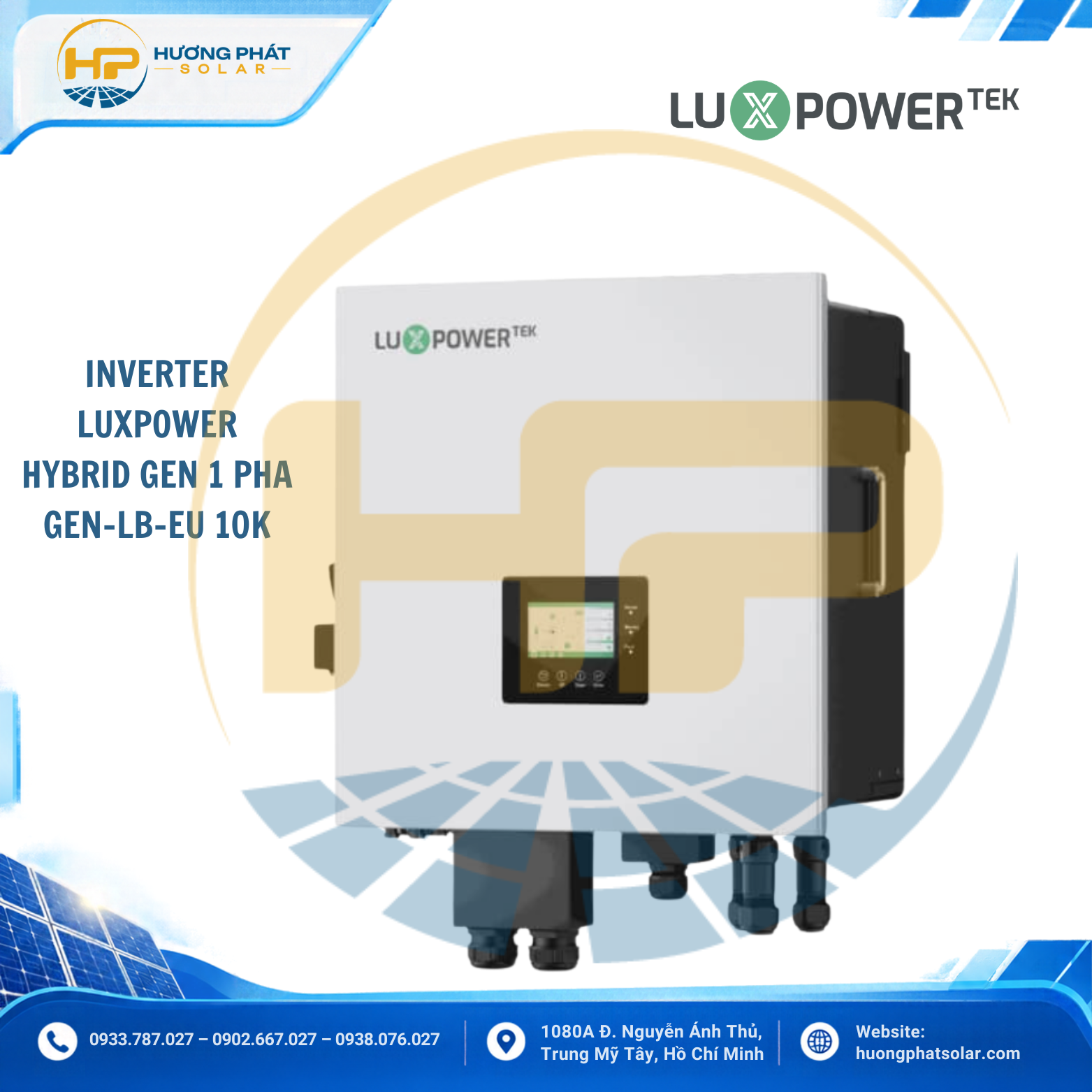

Inverter Hybrid Luxpower GEN-LB-EU 10K – 10kW, 2 MPPT, PV tối đa 15kW

Inverter Hybrid Luxpower GEN-LB-EU 10K là biến tần hybrid 1 pha công suất 10kW, được thiết kế để kết hợp điện mặt trời, pin lưu trữ, điện lưới và máy phát điện. Thiết bị có 2 MPPT độc lập, hỗ trợ dàn pin mặt trời với tổng công suất đầu vào tối đa 15kW và sử dụng hệ pin lưu trữ điện áp thấp 48V.

Điểm nổi bật của dòng GEN-LB-EU là cổng GEN riêng, hỗ trợ tích hợp máy phát điện theo cấu hình của nhà sản xuất. Thiết bị có công suất sạc/xả pin tối đa 10kW, dòng sạc/xả tối đa 210A và hỗ trợ ghép song song tối đa 10 thiết bị theo tài liệu dòng sản phẩm.

Với những đặc điểm này, Luxpower GEN-LB-EU 10K là lựa chọn có thể cân nhắc cho nhà ở lớn, cửa hàng, văn phòng, cơ sở kinh doanh và công trình cần kết hợp điện mặt trời với pin lưu trữ và nguồn điện dự phòng.

Thông số kỹ thuật Luxpower GEN-LB-EU 10K

• Thương hiệu: Luxpower
• Model: GEN-LB-EU 10K
• Loại thiết bị: Inverter Hybrid
• Hệ thống điện: 1 pha
• Công suất AC định mức: 10.000W
• Số MPPT: 2 MPPT độc lập
• Số chuỗi pin: 4 strings, cấu hình 2 strings/MPPT
• Công suất PV đầu vào tối đa: 15.000W
• Điện áp PV tối đa: 600V
• Dải điện áp MPPT: 120–550V
• Điện áp khởi động PV: 140V
• Dòng PV đầu vào tối đa mỗi MPPT: 25A
• Dòng ngắn mạch PV tối đa mỗi MPPT: 34A
• Loại pin tương thích: Lithium-ion / Lead-acid
• Điện áp pin danh định: 48V
• Dải điện áp pin: 40–60V
• Dòng sạc/xả tối đa: 210A
• Công suất sạc/xả tối đa: 10kW
• Cổng máy phát điện GEN: Có
• Công suất GEN đầu vào định mức: 13,8kW
• Công suất đầu ra UPS định mức: 10kW
• Cấp bảo vệ: IP66
• Giao tiếp: Màn hình cảm ứng màu, RS485, Wi-Fi, CAN
• Khả năng ghép song song: Tối đa 10 thiết bị theo tài liệu dòng sản phẩm

Datasheet

Công suất 10kW và khả năng tiếp nhận dàn pin 15kW

Luxpower GEN-LB-EU 10K có công suất AC định mức 10kW, phù hợp để xem xét cho những công trình có nhu cầu sử dụng điện tương đối lớn. Thiết bị hỗ trợ tổng công suất PV đầu vào tối đa 15kW, cho phép thiết kế dàn pin có công suất danh định cao hơn công suất AC của inverter trong giới hạn kỹ thuật của nhà sản xuất.

Cần phân biệt công suất PV đầu vào 15kW với công suất AC đầu ra 10kW. Công suất PV thể hiện khả năng tiếp nhận nguồn điện một chiều từ các tấm pin, còn công suất AC thể hiện mức công suất đầu ra định mức của inverter.

Khi lựa chọn số lượng tấm pin, đơn vị thi công cần kiểm tra điện áp hở mạch Voc, điện áp làm việc Vmp, dòng Imp và dòng ngắn mạch Isc. Những thông số này phải nằm trong giới hạn của inverter trong điều kiện nhiệt độ thực tế tại công trình.

Hai MPPT độc lập giúp tối ưu bố trí dàn pin

GEN-LB-EU 10K được trang bị 2 MPPT độc lập, hỗ trợ theo dõi điểm công suất cực đại của các chuỗi pin mặt trời. Cấu hình này giúp đơn vị thi công linh hoạt hơn khi bố trí dàn pin theo điều kiện mái và hướng nắng.

Theo datasheet, điện áp PV tối đa là 600V, dải điện áp MPPT là 120–550V, dòng đầu vào tối đa mỗi MPPT là 25A và dòng ngắn mạch tối đa mỗi MPPT là 34A.

Khi thiết kế hệ thống, cần kiểm tra:

• Điện áp Voc của chuỗi pin ở nhiệt độ thấp.
• Điện áp Vmp trong dải MPPT cho phép.
• Dòng Imp và Isc của từng chuỗi pin.
• Tổng công suất PV kết nối với inverter.
• Điều kiện che bóng, hướng mái và vị trí lắp đặt.

Không nên chỉ dựa vào tổng công suất watt của tấm pin để quyết định số lượng module nối tiếp hoặc song song.

Hỗ trợ pin Lithium-ion và Lead-acid

Luxpower GEN-LB-EU 10K sử dụng hệ pin điện áp thấp, với điện áp danh định 48V và dải điện áp hoạt động 40–60V. Thiết bị hỗ trợ pin Lithium-ion và Lead-acid theo datasheet.

Dòng sạc/xả tối đa được công bố là 210A, tương ứng công suất sạc/xả tối đa 10kW. Đây là những thông số quan trọng khi lựa chọn dung lượng pin và đánh giá khả năng trao đổi năng lượng giữa inverter với hệ lưu trữ.

Tuy nhiên, dòng sạc/xả thực tế còn phụ thuộc vào giới hạn BMS, dung lượng pin, nhiệt độ vận hành và cấu hình hệ thống. Khi sử dụng pin Lithium, cần kiểm tra khả năng giao tiếp BMS và danh sách pin tương thích do nhà sản xuất công bố.

Dung lượng lưu trữ nên được tính theo nhóm tải cần duy trì khi mất điện và thời gian backup mong muốn. Công suất inverter lớn không đồng nghĩa với thời gian dự phòng dài nếu dung lượng pin không đủ.

Cổng GEN riêng – tích hợp máy phát điện

Một điểm đáng chú ý của dòng GEN-LB-EU là cổng GEN riêng để kết nối máy phát điện. Tính năng này tạo thêm phương án cấp điện cho công trình khi nguồn PV và pin lưu trữ không đáp ứng đủ nhu cầu.

Theo datasheet, bản GEN-LB-EU 10K có công suất GEN đầu vào định mức 13,8kW. Dòng sản phẩm còn hỗ trợ các phương án điều khiển máy phát, kết nối smart load hoặc AC coupling tùy cấu hình và cách sử dụng cổng được nhà sản xuất cho phép.

Khi thiết kế hệ thống có máy phát điện, cần kiểm tra công suất đầu ra của máy phát, điều kiện đấu nối, khả năng nạp pin và giới hạn dòng điện. Việc tích hợp nên được thực hiện theo sơ đồ đấu nối và hướng dẫn kỹ thuật của Luxpower.

Đầu ra UPS 10kW cho các tải cần thiết

GEN-LB-EU 10K có công suất đầu ra UPS định mức 10kW. Khi điện lưới bị gián đoạn, inverter có thể cấp điện cho các tải được kết nối với đầu ra dự phòng theo điều kiện vận hành và nguồn năng lượng khả dụng.

Datasheet công bố khả năng chịu công suất tăng vọt bằng 2 lần công suất định mức trong 0,5 giây và thời gian chuyển mạch UPS khoảng 20ms.

Khả năng khởi động thực tế của từng thiết bị vẫn phụ thuộc vào dòng khởi động và đặc tính tải. Với máy bơm, máy nén hoặc động cơ, cần kiểm tra công suất khởi động trước khi đưa vào nhóm tải backup.

Để sử dụng hiệu quả, nên phân nhóm tải ưu tiên và tính toán công suất tiêu thụ đồng thời thay vì kết nối tất cả phụ tải mà không đánh giá giới hạn của inverter.

Giám sát, bảo vệ và khả năng mở rộng

Theo datasheet, GEN-LB-EU 10K có cấp bảo vệ IP66, màn hình cảm ứng màu và giao tiếp RS485, Wi-Fi, CAN. Thiết bị hỗ trợ các chức năng bảo vệ điện và giám sát hệ thống theo tài liệu kỹ thuật của nhà sản xuất.

Dòng GEN-LB-EU 7–10K hỗ trợ ghép song song tối đa 10 thiết bị theo tài liệu Luxpower. Tính năng này có thể hữu ích khi công trình cần tăng công suất hoặc mở rộng hệ thống theo từng giai đoạn. Khả năng triển khai thực tế cần được xác nhận theo điều kiện cấu hình và hướng dẫn đấu nối của đúng phiên bản.

Cấp bảo vệ IP66 hỗ trợ chống bụi và nước theo điều kiện thử nghiệm quy định, nhưng vị trí lắp đặt vẫn phải đáp ứng yêu cầu của nhà sản xuất về khoảng hở, thông gió và môi trường vận hành.

Luxpower GEN-LB-EU 10K phù hợp với công trình nào?

Thiết bị có thể được cân nhắc cho:

• Nhà ở lớn có nhu cầu sử dụng điện cao.
• Cửa hàng, văn phòng và công trình thương mại.
• Hệ thống điện mặt trời kết hợp pin lưu trữ.
• Công trình cần nguồn điện dự phòng khi lưới bị gián đoạn.
• Dự án cần tích hợp máy phát điện làm nguồn bổ sung.
• Hệ thống có nhu cầu PV đầu vào tối đa 15kW và inverter hybrid 1 pha 10kW.

Trước khi lựa chọn, nên khảo sát tổng công suất tải, nhóm tải cần backup, thời gian dự phòng, dung lượng pin và nhu cầu sử dụng máy phát điện. Đây là cơ sở để xây dựng cấu hình phù hợp với điều kiện vận hành thực tế.
