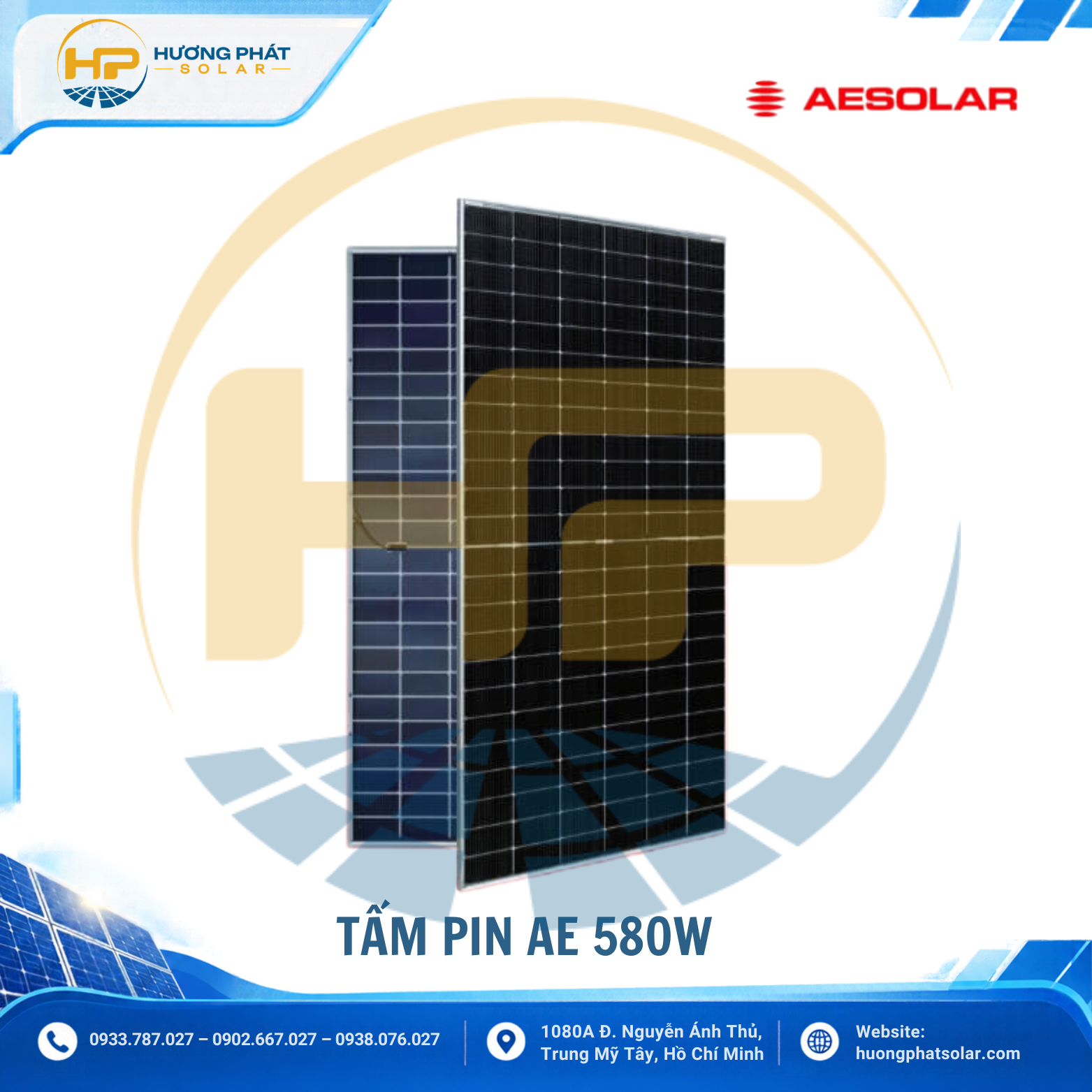

Tấm pin AE Solar 580W AE CMD-144BDS-580W

Tấm pin năng lượng mặt trời AE Solar 580W AE CMD-144BDS-580W là module điện mặt trời thuộc dòng Meteor của AE Solar, sử dụng công nghệ N-type TOPCon, thiết kế bifacial hai mặt kính và cấu hình 144 cell half-cut.

Với công suất 580Wp và hiệu suất module lên tới 22,47%, AE CMD-144BDS-580W phù hợp cho các hệ thống điện mặt trời cần tối ưu công suất trên diện tích mái, từ công trình dân dụng đến các dự án thương mại và công nghiệp.

Theo datasheet chính hãng, module có Vmpp 43,04V, Impp 13,49A, Voc 50,86V và Isc 14,40A ở điều kiện STC. Tấm pin sử dụng kính cường lực 2,0mm ở cả mặt trước và mặt sau, khung nhôm anodized và hộp nối đạt chuẩn IP68.

Đặc biệt, thiết kế bifacial cho phép mặt sau module thu thêm bức xạ phản xạ từ môi trường xung quanh. Theo datasheet, mức công suất tương đương có thể đạt 610Wp với 5% bifacial gain hoặc 639Wp với 10% bifacial gain trong điều kiện được công bố. Mức tăng thực tế phụ thuộc vào kết cấu lắp đặt, độ cao, góc nghiêng và albedo của bề mặt phía dưới.

Thông số nổi bật của tấm pin AE Solar 580W

• Model: AE CMD-144BDS-580W
• Thương hiệu: AE Solar
• Dòng sản phẩm: Meteor
• Loại module: Bifacial – hai mặt kính
• Công nghệ cell: N-type TOPCon
• Kiểu cell: Half-cut
• Số lượng cell: 144 cell
• Công suất tối đa: 580Wp
• Hiệu suất module: 22,47%
• Điện áp tại công suất cực đại (Vmpp): 43,04V
• Dòng điện tại công suất cực đại (Impp): 13,49A
• Điện áp mạch hở (Voc): 50,86V
• Dòng ngắn mạch (Isc): 14,40A
• Dung sai công suất: 0 ~ +5W
• Độ bifacial: 80 ± 5%
• Công suất tương đương với bifacial gain 5%: 610Wp
• Công suất tương đương với bifacial gain 10%: 639Wp
• Điện áp hệ thống tối đa: 1500V
• Cầu chì chuỗi tối đa: 25A
• Hệ số nhiệt độ Pmax: -0,29%/°C
• Hệ số nhiệt độ Voc: -0,25%/°C
• Hệ số nhiệt độ Isc: 0,046%/°C
• Nhiệt độ vận hành: -40°C đến +85°C
• Nhiệt độ cell vận hành danh định (NOCT): 42 ± 2°C
• Kính mặt trước: 2,0mm, cường lực, phủ AR
• Kính mặt sau: 2,0mm, kính cường lực
• Vật liệu encapsulation: POE
• Hộp nối: IP68, 3 diode bypass
• Khung: Nhôm anodized 30mm
• Đầu nối: MC4 / MC4 tương thích
• Kích thước: 2278 × 1133 × 30mm
• Trọng lượng: khoảng 31kg
• Số lượng: 36 tấm/pallet
• Tải 40HQ: 720 tấm

Các thông số trên được đối chiếu với datasheet chính hãng AE CMD-144BDS/FC 560W–580W của AE Solar.

Datasheet

Công suất 580Wp – tối ưu công suất trên diện tích mái

Tấm pin AE Solar 580W AE CMD-144BDS-580W cung cấp công suất danh định 580Wp, giúp tăng tổng công suất DC của hệ thống mà không cần tăng tương ứng số lượng module.

Đây là lợi thế đáng cân nhắc đối với các công trình có diện tích mái giới hạn nhưng vẫn muốn triển khai hệ thống điện mặt trời có công suất tương đối lớn.

Với hiệu suất module 22,47%, AE Solar 580W thuộc nhóm module công suất cao trong phân khúc 580W. Hiệu suất này cho phép module chuyển đổi một phần lớn bức xạ mặt trời thành điện năng trong cùng một diện tích module.

Tấm pin có thể được ứng dụng cho:

• Điện mặt trời áp mái hộ gia đình.
• Nhà phố và biệt thự.
• Văn phòng, cửa hàng.
• Nhà xưởng và kho hàng.
• Công trình thương mại.
• Trang trại và cơ sở sản xuất.
• Hệ thống điện mặt trời C&I.
• Các dự án cần tối ưu công suất trên diện tích mái.

Công nghệ N-type TOPCon và thiết kế 144 cell half-cut

AE CMD-144BDS-580W sử dụng công nghệ N-type TOPCon với cấu hình 144 cell half-cut.

Thiết kế half-cut giúp chia nhỏ các cell thành các phần riêng biệt, hỗ trợ giảm tổn hao điện trở và tối ưu hoạt động của module. Kết hợp với công nghệ TOPCon, cấu hình này hướng đến khả năng duy trì hiệu suất cao trong các hệ thống điện mặt trời hiện đại.

Theo datasheet, module sử dụng cell N-type TOPCon, 144 cell và có độ bifaciality 80 ± 5%.

Đây cũng là cấu hình đang được AE Solar sử dụng cho dòng Meteor AE CMD-144BDS, với dải công suất 575–595W trên catalogue sản phẩm của hãng.

Bifacial – khai thác thêm bức xạ từ mặt sau

Một trong những điểm đáng chú ý nhất của AE Solar 580W là thiết kế bifacial hai mặt kính.

Không chỉ tạo điện từ ánh sáng chiếu vào mặt trước, mặt sau module còn có khả năng tận dụng một phần bức xạ phản xạ từ bề mặt bên dưới.

Theo datasheet của AE Solar, với module 580W:

• Bifacial gain 5% → công suất tương đương 610Wp.
• Bifacial gain 10% → công suất tương đương 639Wp.

Tuy nhiên, đây là công suất tương đương theo mức bifacial gain, không có nghĩa tấm pin mặc định luôn phát 610Wp hoặc 639Wp.

Sản lượng thực tế từ mặt sau phụ thuộc vào:

• Độ phản xạ của bề mặt bên dưới.
• Khoảng cách module với mái/mặt đất.
• Chiều cao hệ khung.
• Góc nghiêng tấm pin.
• Khoảng cách giữa các hàng pin.
• Điều kiện bức xạ tại công trình.

Vì vậy, khi thiết kế hệ thống, cần đánh giá điều kiện lắp đặt thực tế thay vì chỉ lấy mức bifacial gain lý thuyết để tính sản lượng

Hiệu suất 22,47% và thông số điện 580W

Ở điều kiện thử nghiệm tiêu chuẩn STC, AE CMD-144BDS-580W đạt:

• Pmax: 580Wp.
• Vmpp: 43,04V.
• Impp: 13,49A.
• Voc: 50,86V.
• Isc: 14,40A.
• Hiệu suất: 22,47%.

Các thông số này đặc biệt quan trọng khi phối hợp tấm pin với inverter.

Khi thiết kế string, kỹ thuật viên cần kiểm tra đồng thời Voc, Vmp, Isc và Imp của module với giới hạn điện áp và dòng điện đầu vào của inverter. Ngoài ra, cần tính đến ảnh hưởng của nhiệt độ môi trường đến điện áp module để đảm bảo điện áp string không vượt giới hạn DC của inverter

Kết cấu hai mặt kính và chuẩn IP68

AE Solar 580W sử dụng cấu trúc double-glass, với kính cường lực 2,0mm ở mặt trước và mặt sau.

Theo datasheet, mặt trước sử dụng kính có độ truyền sáng cao, phủ lớp AR và được tôi cường lực. Phần encapsulation sử dụng POE, trong khi hộp nối đạt chuẩn IP68 và tích hợp 3 diode bypass.

Module có khung nhôm anodized 30mm, kích thước khoảng 2278 × 1133 × 30mm và trọng lượng khoảng 31kg.

Cấu hình này cần được tính toán phù hợp khi vận chuyển, bốc xếp và thi công, đặc biệt với các dự án sử dụng số lượng lớn tấm pin.

Khả năng chịu điều kiện môi trường

Theo tài liệu kỹ thuật của AE Solar, module có phạm vi nhiệt độ hoạt động từ -40°C đến +85°C.

Thông số cơ khí của module bao gồm khả năng chịu tải gió 2400Pa và tải tuyết 5400Pa. Sản phẩm cũng có khả năng chống mưa đá với đường kính tối đa được datasheet công bố là 25mm tại 23m/s.

AE Solar cũng công bố các chứng nhận/tiêu chuẩn liên quan đến module như IEC 61215, IEC 61730, cùng các bài kiểm tra liên quan đến ăn mòn amoniac, sương muối, cát bụi và khả năng chống PID trên tài liệu sản phẩm.

Tuy nhiên, khả năng chịu tải thực tế của hệ thống vẫn phụ thuộc vào kết cấu khung, vị trí lắp đặt, phương án liên kết và điều kiện công trình. Vì vậy không nên chỉ dựa vào thông số module để đánh giá toàn bộ khả năng chịu tải của hệ thống.

Tối ưu số lượng tấm pin cho hệ thống điện mặt trời

Với công suất 580Wp/tấm, có thể nhanh chóng ước tính công suất DC theo số lượng module:

Đây chỉ là phép quy đổi theo công suất danh định của module. Khi lựa chọn số lượng tấm thực tế, cần kết hợp với công suất inverter, giới hạn MPPT, điện áp string, dòng điện đầu vào và điều kiện lắp đặt.

Ví dụ, với hệ thống sử dụng inverter công suất lớn, kỹ thuật cần tính toán số module/string sao cho điện áp hoạt động và điện áp hở mạch của toàn bộ string nằm trong phạm vi cho phép của inverter.

Bảo hành và độ bền của tấm pin AE Solar 580W

Khi lựa chọn module cho dự án, ngoài công suất và hiệu suất, chính sách bảo hành cũng là yếu tố cần được kiểm tra.

AE Solar là thương hiệu module quang điện có hệ thống tài liệu kỹ thuật và chứng nhận sản phẩm được công bố trên website chính thức. Trang tài liệu của hãng cung cấp datasheet và các chứng nhận liên quan đến nhiều dòng module PV.

Lưu ý: Thời hạn bảo hành sản phẩm và bảo hành hiệu suất có thể phụ thuộc vào phiên bản model, điều kiện bán hàng và chính sách áp dụng cho từng thị trường/đợt hàng. Khi báo giá cho khách hàng, nên đối chiếu chính sách bảo hành của đúng lô hàng trước khi cam kết thời hạn cụ thể.

Vì sao nên chọn tấm pin AE Solar 580W?

Tấm pin năng lượng mặt trời AE Solar 580W AE CMD-144BDS-580W là lựa chọn đáng cân nhắc cho các hệ thống cần công suất module cao, đặc biệt khi diện tích lắp đặt cần được tối ưu.

Một số ưu điểm nổi bật gồm:

• Công suất 580Wp.
• Công nghệ N-type TOPCon.
• Thiết kế bifacial.
• Cấu hình 144 cell half-cut.
• Hiệu suất module lên tới 22,47%.
• Bifaciality 80 ± 5%.
• Double-glass 2,0mm.
• Điện áp hệ thống tối đa 1500V.
• Hộp nối IP68.
• Kích thước 2278 × 1133 × 30mm.
• Trọng lượng khoảng 31kg.
• Nhiệt độ vận hành -40°C đến +85°C.
• Phù hợp cho hệ thống dân dụng, thương mại và công nghiệp.

Với công suất 580Wp kết hợp công nghệ N-type TOPCon và thiết kế hai mặt kính, AE CMD-144BDS-580W có thể được sử dụng trong nhiều cấu hình điện mặt trời áp mái và các dự án C&I cần tối ưu công suất trên diện tích lắp đặt.

Bạn có thể tham khảo thêm các dòng tấm pin năng lượng mặt trời và thiết bị điện mặt trời khác tại danh mục sản phẩm của Hương Phát Solar.
