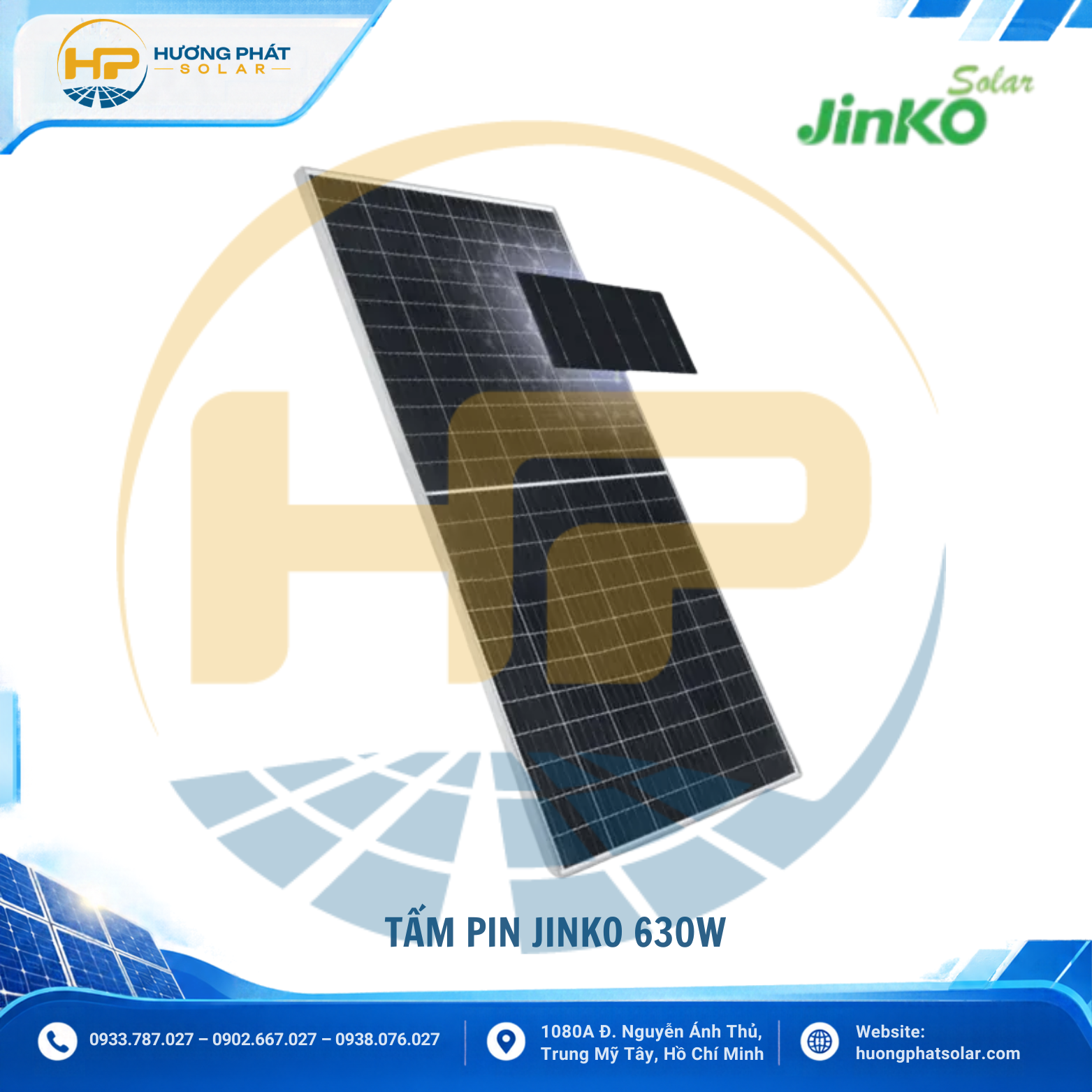

Tấm pin Jinko Solar 630W JKM630N-78HL4-BDV

Tấm pin năng lượng mặt trời Jinko Solar 630W JKM630N-78HL4-BDV là module thuộc dòng Tiger Neo N-type của JinkoSolar, sử dụng công nghệ N-type monocrystalline, thiết kế bifacial hai mặt kính với cấu hình 156 cell (2 × 78).

Với công suất danh định 630Wp và hiệu suất module lên tới 22,54%, JKM630N-78HL4-BDV phù hợp cho các hệ thống điện mặt trời thương mại, công nghiệp và các dự án áp mái cần tối ưu công suất DC trên diện tích lắp đặt. Datasheet chính hãng của JinkoSolar xác nhận model JKM630N-78HL4-BDV thuộc dải 615–635W, hỗ trợ điện áp hệ thống tối đa 1500VDC và bifacial factor 80 ± 5%.

Theo datasheet, phiên bản 630W có Vmp 47,54V, Imp 13,21A, Voc 57,08V và Isc 13,86A, hiệu suất 22,54%. Module có kích thước 2465 × 1134 × 30mm, trọng lượng khoảng 34kg, kính mặt trước và mặt sau 2,0mm, hộp nối IP68 và khả năng chịu tải cơ học 2400Pa/5400Pa.

Đặc biệt, thiết kế bifacial cho phép mặt sau module khai thác thêm bức xạ phản xạ từ bề mặt phía dưới. JinkoSolar công bố bifacial factor 80 ± 5% cho dòng module này. Mức tăng sản lượng thực tế phụ thuộc vào điều kiện lắp đặt, độ phản xạ bề mặt, chiều cao module, khoảng cách giữa các hàng pin và góc nghiêng.

Thông số nổi bật của tấm pin Jinko Solar 630W

• Model: JKM630N-78HL4-BDV
• Thương hiệu: JinkoSolar
• Dòng sản phẩm: Tiger Neo N-type
• Loại module: Bifacial – Double-glass
• Công nghệ cell: N-type Monocrystalline
• Cấu hình: 156 cell (2 × 78)
• Công suất tối đa: 630Wp
• Hiệu suất module: 22,54%
• Điện áp tại công suất cực đại (Vmp): 47,54V
• Dòng điện tại công suất cực đại (Imp): 13,21A
• Điện áp mạch hở (Voc): 57,08V
• Dòng ngắn mạch (Isc): 13,86A
• Dung sai công suất: 0 ~ +3%
• Bifacial factor: 80 ± 5%
• Điện áp hệ thống tối đa: 1500VDC
• Cầu chì chuỗi tối đa: 30A
• Hệ số nhiệt độ Pmax: -0,29%/°C
• Hệ số nhiệt độ Voc: -0,25%/°C
• Hệ số nhiệt độ Isc: 0,045%/°C
• NOCT: 45 ± 2°C
• Nhiệt độ vận hành: -40°C đến +85°C
• Kính mặt trước: 2,0mm, phủ chống phản xạ
• Kính mặt sau: 2,0mm, kính cường lực chịu nhiệt
• Hộp nối: IP68
• Khung: Hợp kim nhôm anodized
• Đầu nối: TUV 1 × 4,0mm²
• Kích thước: 2465 × 1134 × 30mm
• Trọng lượng: khoảng 34kg
• Tải gió: 2400Pa
• Tải tuyết: 5400Pa
• Số lượng: 36 tấm/pallet
• Container 40HQ: 576 tấm

Các thông số trên được đối chiếu với datasheet chính hãng JinkoSolar JKM615-635N-78HL4-BDV. Trong tài liệu, model JKM630N-78HL4-BDV được xác nhận ở mức 630Wp, hiệu suất 22,54%, Vmp 47,54V, Imp 13,21A, Voc 57,08V và Isc 13,86A.

Công suất 630Wp – tối ưu công suất trên diện tích mái

Tấm pin Jinko Solar 630W JKM630N-78HL4-BDV cung cấp công suất danh định 630Wp/tấm, phù hợp với những hệ thống cần công suất DC cao nhưng muốn kiểm soát số lượng module trên diện tích lắp đặt.

Với kích thước khoảng 2,465 × 1,134m, module thuộc nhóm tấm pin kích thước lớn, phù hợp với các công trình có diện tích mái đủ rộng và kết cấu đáp ứng yêu cầu tải trọng.

Một số ứng dụng phù hợp gồm:

• Nhà máy và nhà xưởng sản xuất.
• Kho hàng và trung tâm logistics.
• Tòa nhà thương mại.
• Siêu thị và trung tâm bán lẻ.
• Trang trại, cơ sở sản xuất.
• Hệ thống điện mặt trời C&I.
• Điện mặt trời áp mái quy mô lớn.
• Các dự án cần tối ưu công suất trên diện tích lắp đặt.

JinkoSolar hiện vẫn duy trì dòng sản phẩm Tiger Neo và hệ thống tài liệu kỹ thuật chính thức cho các module N-type, bao gồm datasheet, chứng nhận sản phẩm và tài liệu lắp đặt.

Công nghệ N-type với 156 cell

Jinko Solar 630W sử dụng N-type monocrystalline với cấu hình 156 cell (2 × 78).

Nền tảng N-type là một trong những công nghệ cell được JinkoSolar sử dụng trên dòng Tiger Neo, hướng đến hiệu suất cao và độ ổn định trong quá trình vận hành.

Với phiên bản JKM630N-78HL4-BDV, công suất đạt 630Wp trong kích thước 2465 × 1134mm. Khi đưa module vào hệ thống, cần kiểm tra đồng thời Vmp, Voc, Imp và Isc với giới hạn điện áp và dòng điện đầu vào của inverter.

Đặc biệt, Imp 13,21A và Isc 13,86A là những thông số cần được kiểm tra khi phân bổ string trên từng MPPT.

Bifacial – khai thác thêm bức xạ từ mặt sau

Một trong những điểm nổi bật của Jinko Solar 630W là thiết kế bifacial double-glass.

Mặt trước module tiếp nhận bức xạ trực tiếp từ mặt trời, trong khi mặt sau có thể khai thác thêm bức xạ phản xạ từ mái hoặc mặt đất.

Datasheet JinkoSolar công bố bifacial factor 80 ± 5% cho dòng JKM615-635N-78HL4-BDV.

Khả năng tăng sản lượng thực tế từ mặt sau phụ thuộc vào:

• Độ phản xạ của mái hoặc mặt đất.
• Chiều cao module so với bề mặt phía dưới.
• Góc nghiêng.
• Khoảng cách giữa các hàng pin.
• Khoảng cách module với mái.
• Điều kiện bức xạ.
• Albedo của bề mặt.

Do đó, 630Wp vẫn là công suất danh định của module. Không nên mặc định cộng thêm một mức công suất cố định từ mặt sau khi tính sản lượng nếu chưa có dữ liệu thiết kế cụ thể.

Hiệu suất 22,54% và thông số điện của module 630W

Ở điều kiện STC, JKM630N-78HL4-BDV đạt:

• Pmax: 630Wp.
• Vmp: 47,54V.
• Imp: 13,21A.
• Voc: 57,08V.
• Isc: 13,86A.
• Hiệu suất: 22,54%.

Các thông số này đóng vai trò quan trọng khi thiết kế string PV.

Khi phối hợp với inverter, kỹ thuật cần kiểm tra:

• Điện áp hở mạch Voc.
• Điện áp vận hành Vmp.
• Dòng Imp.
• Dòng Isc.
• Dòng MPPT tối đa.
• Điện áp DC tối đa.
• Dải điện áp MPPT.
• Số string trên mỗi MPPT.
• Hệ số nhiệt độ Voc.
• Nhiệt độ thấp nhất tại công trình.

Việc kiểm tra đầy đủ giúp đảm bảo string hoạt động trong giới hạn điện áp và dòng điện cho phép của inverter.

Điện áp hệ thống tối đa 1500V

Jinko Solar 630W JKM630N-78HL4-BDV hỗ trợ điện áp hệ thống tối đa 1500VDC, phù hợp với các dự án điện mặt trời thương mại và công nghiệp sử dụng kiến trúc string điện áp cao.

Tuy nhiên, 1500V là giới hạn điện áp hệ thống của module, không có nghĩa mọi string đều được phép ghép tới 1500V.

Số lượng module trên một string cần được tính toán dựa trên:

• Voc của module.
• Hệ số nhiệt độ Voc -0,25%/°C.
• Nhiệt độ thấp nhất tại khu vực lắp đặt.
• Giới hạn điện áp DC của inverter.
• Dải MPPT của inverter.
• Số module/string.

Đặc biệt, Voc có xu hướng tăng khi nhiệt độ cell giảm. Vì vậy, cần kiểm tra điện áp string trong điều kiện nhiệt độ thấp nhất trước khi chốt cấu hình.

Double-glass 2,0mm và hộp nối IP68

Jinko Solar 630W sử dụng cấu trúc double-glass, với kính 2,0mm ở cả mặt trước và mặt sau.

Theo datasheet, mặt trước sử dụng kính phủ chống phản xạ, mặt sau sử dụng kính cường lực chịu nhiệt. Module sử dụng khung hợp kim nhôm anodized và hộp nối đạt chuẩn IP68.

Cấu trúc hai mặt kính phù hợp với thiết kế bifacial và các hệ thống PV lắp đặt ngoài trời dài hạn.

Tuy nhiên, độ bền của toàn bộ hệ thống vẫn phụ thuộc vào chất lượng rail, khung nhôm, điểm kẹp, vị trí liên kết và phương án thi công thực tế.

Khả năng chịu tải và điều kiện môi trường

Theo datasheet JinkoSolar, dòng JKM615-635N-78HL4-BDV có:

• Tải gió: 2400Pa.
• Tải tuyết: 5400Pa.
• Nhiệt độ hoạt động: -40°C đến +85°C.
• NOCT: 45 ± 2°C.
• Điện áp hệ thống: 1500VDC.
• Cầu chì chuỗi tối đa: 30A.

JinkoSolar cũng có hệ thống chứng nhận sản phẩm cho các module bifacial và dual-glass, bao gồm các chứng nhận IEC, UL và các thử nghiệm liên quan đến salt mist, ammonia, dust and sand và PID.

Các mức tải 2400Pa và 5400Pa là thông số của module theo điều kiện thử nghiệm được công bố. Khả năng chịu tải của toàn bộ hệ thống điện mặt trời vẫn cần được tính theo kết cấu mái, rail, khung, điểm liên kết và điều kiện gió thực tế.

Tối ưu công suất hệ thống với tấm pin Jinko Solar 630W

Với công suất 630Wp/tấm, tổng công suất DC danh định có thể quy đổi nhanh:

Đây là phép tính theo 630Wp công suất danh định, chưa tính tổn hao hệ thống hoặc phần đóng góp bổ sung từ mặt sau của module bifacial.

Khi triển khai thực tế, số lượng module cần được tính toán đồng thời với:

• Công suất inverter.
• Tỷ lệ DC/AC.
• Số lượng MPPT.
• Số string.
• Dòng điện đầu vào.
• Điện áp MPPT.
• Điện áp DC tối đa.
• Điều kiện nhiệt độ tại công trình.

Jinko Solar 630W phù hợp với những công trình nào?

Tấm pin Jinko Solar 630W JKM630N-78HL4-BDV phù hợp với các dự án cần module công suất cao và muốn tận dụng khả năng thu bức xạ từ cả hai mặt.

Một số ứng dụng tiêu biểu:

• Nhà xưởng: tối ưu công suất DC trên diện tích mái.
• Kho logistics: phù hợp hệ thống áp mái quy mô lớn.
• Nhà máy: phục vụ nhu cầu điện ban ngày cao.
• Công trình thương mại: kết hợp với inverter string công suất lớn.
• Trang trại: có thể khai thác mặt sau module khi điều kiện lắp đặt phù hợp.
• Dự án C&I: phù hợp kiến trúc điện áp hệ thống 1500V.
• Điện mặt trời áp mái: tăng công suất trên cùng diện tích lắp đặt.

Với cấu hình 630Wp + N-type + bifacial + double-glass, module là lựa chọn đáng cân nhắc cho các công trình cần công suất module cao và khả năng khai thác bức xạ hai mặt.

Vì sao nên chọn tấm pin Jinko Solar 630W?

Tấm pin năng lượng mặt trời Jinko Solar 630W JKM630N-78HL4-BDV kết hợp nền tảng N-type, thiết kế bifacial và cấu trúc double-glass cho các hệ thống điện mặt trời thương mại và công nghiệp.

Các điểm đáng chú ý gồm:

• Công suất 630Wp.
• Công nghệ N-type Monocrystalline.
• Thiết kế bifacial.
• 156 cell (2 × 78).
• Hiệu suất 22,54%.
• Bifacial factor 80 ± 5%.
• Điện áp hệ thống tối đa 1500VDC.
• Hộp nối IP68.
• Kính hai mặt 2,0mm.
• Tải gió 2400Pa.
• Tải tuyết 5400Pa.
• Kích thước 2465 × 1134 × 30mm.
• Trọng lượng khoảng 34kg.
• Nhiệt độ hoạt động -40°C đến +85°C.
• Phù hợp cho hệ thống điện mặt trời áp mái, thương mại và công nghiệp.

Model JKM630N-78HL4-BDV cũng được liệt kê trong tài liệu chứng nhận UL của JinkoSolar, xác nhận đây là một model module PV N-type thuộc dòng sản phẩm được chứng nhận.
