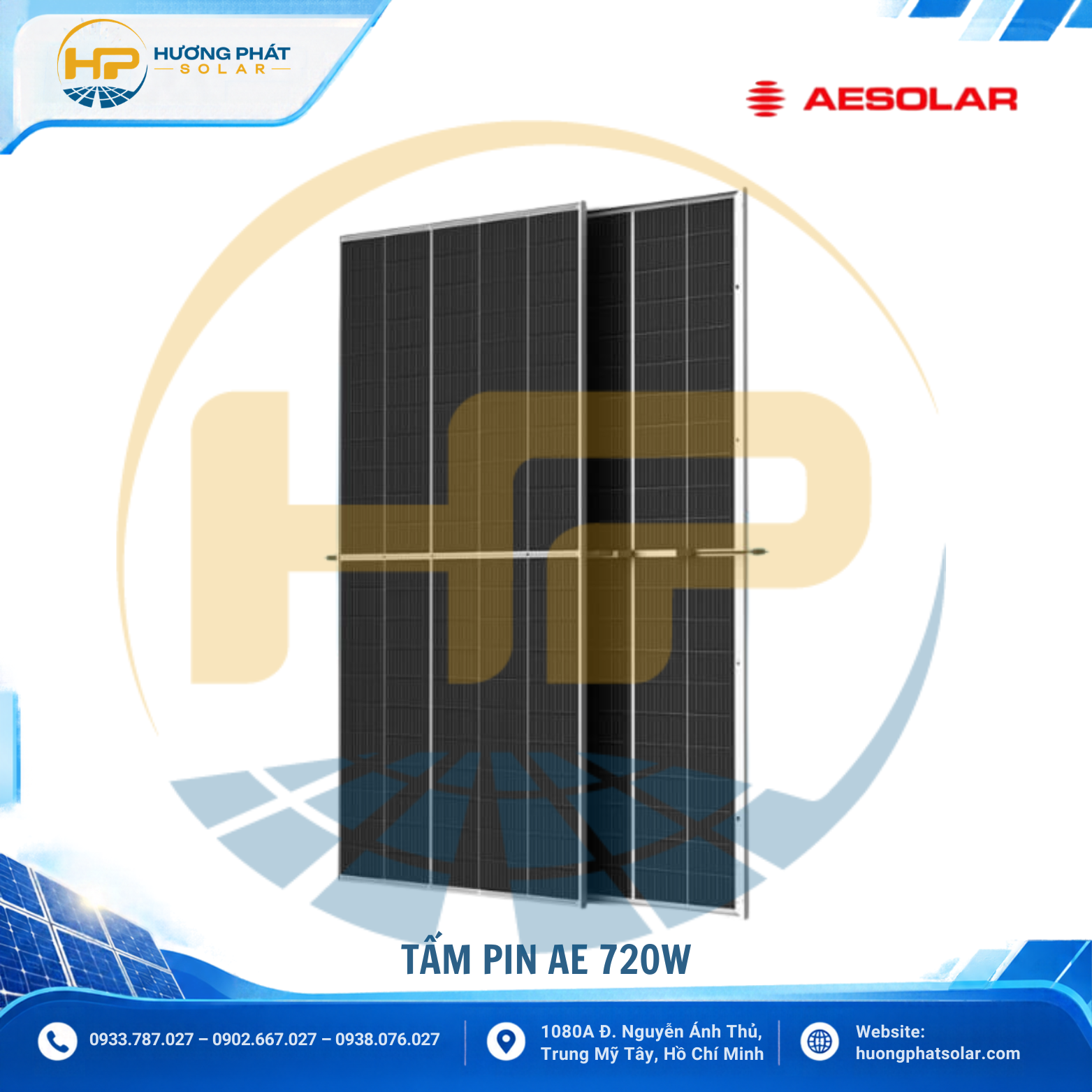

Tấm pin AE Solar 720W AE CME-132BDS-720W

Tấm pin năng lượng mặt trời AE Solar 720W AE CME-132BDS-720W là module thuộc dòng Meteor của AE Solar, sử dụng công nghệ N-type TOPCon, cấu hình 132 cell half-cut và thiết kế bifacial double-glass.

Với công suất danh định 720Wp và hiệu suất module lên tới 23,21%, AE CME-132BDS-720W hướng đến các hệ thống điện mặt trời thương mại, công nghiệp và những công trình cần tối ưu công suất trên diện tích lắp đặt. Catalogue hiện tại của AE Solar cũng liệt kê dòng AE×××CME-132BDS thuộc Meteor, công nghệ N-type TOPCon, thiết kế bifacial và dải công suất 710–730W.

Theo datasheet chính hãng, phiên bản 720W có Vmp 41,30V, Imp 17,43A, Voc 49,10V và Isc 18,43A, điện áp hệ thống tối đa 1500V, bifaciality 80 ± 5% và nhiệt độ vận hành -40°C đến +85°C. Module sử dụng kính cường lực 2,0mm ở hai mặt, encapsulation POE, hộp nối IP68 và khung nhôm anodized.

Đặc biệt, thiết kế bifacial cho phép module khai thác thêm bức xạ từ mặt sau. Theo datasheet, với bifacial gain 5%, công suất tương đương của phiên bản 720W có thể đạt 756Wp; ở mức gain 10%, đạt 792Wp trong điều kiện được công bố. Đây là công suất quy đổi theo mức bifacial gain, không phải công suất danh định mặc định của tấm pin.

Thông số nổi bật của tấm pin AE Solar 720W

• Model: AE CME-132BDS-720W
• Thương hiệu: AE Solar
• Dòng sản phẩm: Meteor
• Loại module: Bifacial – Double-glass
• Công nghệ cell: N-type TOPCon
• Kiểu cell: Half-cut
• Số lượng cell: 132 cell
• Công suất tối đa: 720Wp
• Hiệu suất module: 23,21%
• Điện áp tại công suất cực đại (Vmp): 41,30V
• Dòng điện tại công suất cực đại (Imp): 17,43A
• Điện áp mạch hở (Voc): 49,10V
• Dòng ngắn mạch (Isc): 18,43A
• Dung sai công suất: 0 ~ +5W
• Độ bifaciality: 80 ± 5%
• Công suất tương đương với bifacial gain 5%: 756Wp
• Công suất tương đương với bifacial gain 10%: 792Wp
• Điện áp hệ thống tối đa: 1500V
• Cầu chì chuỗi tối đa: 30A
• Hệ số nhiệt độ Pmax: -0,29%/°C
• Hệ số nhiệt độ Voc: -0,24%/°C
• Hệ số nhiệt độ Isc: 0,040%/°C
• Nhiệt độ vận hành: -40°C đến +85°C
• NOCT: 43 ± 2°C
• Kính mặt trước: 2,0mm, truyền sáng cao, phủ AR, cường lực
• Kính mặt sau: 2,0mm, kính cường lực
• Encapsulation: POE
• Hộp nối: IP68, 3 diode bypass
• Khung: Nhôm anodized 30mm
• Đầu nối: MC4 / MC4 compatible
• Kích thước: 2383 × 1302 × 30mm
• Trọng lượng: khoảng 37kg
• Tải gió: 2400Pa
• Tải tuyết: 5400Pa
• Khả năng chịu mưa đá: tối đa Ø25mm tại 23m/s
• Số lượng: 36 tấm/pallet
• Tải container 40HQ: 648 tấm

Các thông số trên được đối chiếu với datasheet chính hãng AE CME-132BDS 705W–725W của AE Solar, trong đó phiên bản 720W được công bố với Vmp 41,30V, Imp 17,43A, Voc 49,10V, Isc 18,43A và hiệu suất 23,21%.

Datasheet

Công suất 720Wp – tối ưu công suất trên diện tích mái

Tấm pin AE Solar 720W AE CME-132BDS-720W cung cấp công suất danh định 720Wp/tấm, thuộc nhóm module công suất cao dành cho các hệ thống điện mặt trời cần tối ưu công suất DC trên diện tích lắp đặt.

Với hiệu suất 23,21%, module có thể tạo ra công suất lớn trên cùng diện tích so với các tấm pin công suất thấp hơn. Điều này đặc biệt hữu ích với các công trình có diện tích mái giới hạn nhưng vẫn cần đạt công suất hệ thống cao.

Một số ứng dụng phù hợp gồm:

• Nhà máy và nhà xưởng sản xuất.
• Kho hàng và trung tâm logistics.
• Tòa nhà thương mại.
• Văn phòng và trung tâm bán lẻ.
• Trang trại, cơ sở sản xuất.
• Hệ thống điện mặt trời C&I.
• Dự án điện mặt trời áp mái quy mô lớn.
• Các công trình cần tối ưu công suất trên diện tích mái.

Dòng CME-132BDS hiện được AE Solar xếp trong series Meteor với thiết kế bifacial, N-type TOPCon và kích thước module 2383 × 1302 × 30mm.

Công nghệ N-type TOPCon với 132 cell half-cut

AE CME-132BDS-720W sử dụng công nghệ N-type TOPCon kết hợp cấu hình 132 cell half-cut.

Công nghệ TOPCon là một trong những nền tảng cell hiệu suất cao đang được sử dụng trên các module PV thế hệ mới. Với phiên bản 720W, AE Solar đạt hiệu suất module 23,21% trong điều kiện STC.

Cấu hình 132 cell cùng kích thước module khoảng 2,38 × 1,30m giúp sản phẩm đạt công suất cao trên mỗi module, phù hợp với các dự án muốn giảm số lượng tấm pin cần lắp cho cùng một mức công suất DC.

Khi lựa chọn module 720W cho dự án, cần đặc biệt kiểm tra dòng Imp/Isc với giới hạn dòng MPPT của inverter, bởi phiên bản này có dòng hoạt động lên tới 17,43A và dòng ngắn mạch 18,43A.

Bifacial – khai thác thêm bức xạ từ mặt sau

Một điểm nổi bật của AE Solar 720W là cấu trúc bifacial double-glass.

Bên cạnh bức xạ trực tiếp chiếu lên mặt trước, mặt sau module có thể thu thêm ánh sáng phản xạ từ bề mặt phía dưới. AE Solar công bố độ bifaciality của model ở mức 80 ± 5%.

Theo datasheet, đối với phiên bản 720W:

• Bifacial gain 5% → công suất tương đương 756Wp.
• Bifacial gain 10% → công suất tương đương 792Wp.

Cần lưu ý rằng 720Wp vẫn là công suất danh định của module. Các mức 756Wp và 792Wp là giá trị công suất tương đương khi tính thêm mức đóng góp từ mặt sau theo điều kiện bifacial được AE Solar công bố.

Mức gain thực tế phụ thuộc vào:

• Độ phản xạ của bề mặt phía dưới.
• Chiều cao module so với mái hoặc mặt đất.
• Góc nghiêng.
• Khoảng cách giữa các hàng pin.
• Khoảng cách giữa module và bề mặt bên dưới.
• Điều kiện bức xạ tại công trình.

Do đó, khi tính sản lượng hệ thống bifacial, không nên mặc định áp dụng một mức gain cố định cho mọi công trình.

Hiệu suất 23,21% và thông số điện của module 720W

Ở điều kiện STC, AE CME-132BDS-720W đạt:

• Pmax: 720Wp.
• Vmp: 41,30V.
• Imp: 17,43A.
• Voc: 49,10V.
• Isc: 18,43A.
• Hiệu suất: 23,21%.

Đây là nhóm thông số cần được kiểm tra trước khi ghép module với inverter.

Đặc biệt, Imp 17,43A và Isc 18,43A là hai thông số cần quan tâm khi lựa chọn inverter có dòng MPPT giới hạn thấp.

Khi thiết kế string, cần kiểm tra:

• Voc của module.
• Vmp của module.
• Isc và Imp.
• Số lượng module/string.
• Điện áp DC tối đa của inverter.
• Dải MPPT của inverter.
• Dòng đầu vào tối đa mỗi MPPT.
• Hệ số nhiệt độ của module.
• Nhiệt độ thấp nhất và cao nhất tại công trình.

Cách tính này giúp đảm bảo module 720W hoạt động trong vùng điện áp và dòng điện cho phép của inverter.

Điện áp hệ thống tối đa 1500V

AE CME-132BDS-720W hỗ trợ điện áp hệ thống tối đa 1500V, phù hợp với các dự án PV công suất lớn sử dụng kiến trúc string điện áp cao.

Tuy nhiên, điện áp hệ thống 1500V không đồng nghĩa với việc có thể ghép string tùy ý.

Số lượng module trên mỗi string cần được tính dựa trên Voc của module trong điều kiện nhiệt độ thấp nhất tại địa điểm thi công. Đồng thời, điện áp vận hành của string phải nằm trong dải MPPT của inverter.

Đây là bước quan trọng khi triển khai module 720W trên các dự án thương mại và công nghiệp, đặc biệt khi kết hợp với inverter công suất lớn.

Double-glass 2,0mm và hộp nối IP68

AE CME-132BDS-720W sử dụng cấu trúc double-glass, với kính cường lực 2,0mm ở cả mặt trước và mặt sau.

Mặt trước sử dụng kính truyền sáng cao, phủ AR và cường lực; mặt sau sử dụng kính cường lực. Lớp encapsulation là POE, trong khi hộp nối đạt chuẩn IP68 và tích hợp 3 diode bypass.

Module có khung nhôm anodized 30mm, kích thước 2383 × 1302 × 30mm và trọng lượng khoảng 37kg.

Với kích thước và trọng lượng tương đối lớn, các dự án sử dụng số lượng lớn cần tính toán phương án vận chuyển, bốc xếp và lắp đặt phù hợp.

Khả năng chịu tải và điều kiện môi trường

Theo datasheet chính hãng, AE CME-132BDS-720W có:

• Tải gió: 2400Pa.
• Tải tuyết: 5400Pa.
• Nhiệt độ hoạt động: -40°C đến +85°C.
• Khả năng chịu mưa đá: tối đa Ø25mm tại 23m/s.
• NOCT: 43 ± 2°C

Datasheet cũng liệt kê các tiêu chuẩn/chứng nhận liên quan như IEC 61215, IEC 61730, IEC 62716, IEC 61701, IEC 60068 và IEC 62804.

Các thông số tải trên là thông số của module theo điều kiện thử nghiệm được công bố. Khả năng chịu tải của toàn bộ hệ thống còn phụ thuộc vào rail, khung nhôm, điểm liên kết, khoảng cách xà gồ và thiết kế kết cấu của công trình.

Tối ưu công suất hệ thống với tấm pin AE Solar 720W

Với công suất 720Wp/tấm, tổng công suất DC danh định có thể quy đổi nhanh như sau:

Đây là phép tính dựa trên 720Wp công suất danh định mỗi module, chưa bao gồm tổn hao hệ thống hoặc phần sản lượng bổ sung từ mặt sau của module bifacial.

Khi triển khai thực tế, số lượng tấm pin cần được tính toán cùng công suất inverter, tỷ lệ DC/AC, số lượng MPPT, giới hạn dòng đầu vào và điện áp string.

AE Solar 720W phù hợp với những công trình nào?

Tấm pin AE Solar 720W AE CME-132BDS-720W phù hợp với các công trình có nhu cầu công suất PV lớn và cần tối ưu diện tích lắp đặt.

Một số ứng dụng tiêu biểu:

• Nhà xưởng: tăng công suất DC trên diện tích mái.
• Kho logistics: phù hợp với hệ thống áp mái quy mô lớn.
• Nhà máy: phục vụ các hệ thống điện mặt trời C&I.
• Công trình thương mại: phù hợp với phụ tải điện ban ngày lớn.
• Trang trại: có thể khai thác lợi thế bifacial khi điều kiện lắp đặt phù hợp.
• Dự án điện mặt trời: kết hợp với inverter string công suất lớn.
• Hệ thống áp mái: giảm số lượng module cần bố trí cho cùng mức công suất.

Đặc biệt, thiết kế 720Wp + N-type TOPCon + bifacial double-glass giúp module phù hợp với các dự án ưu tiên công suất cao trên mỗi tấm.

Vì sao nên chọn tấm pin AE Solar 720W?

Tấm pin năng lượng mặt trời AE Solar 720W AE CME-132BDS-720W nổi bật với công suất lớn, hiệu suất cao và cấu trúc bifacial double-glass.

Các điểm đáng chú ý gồm:

• Công suất 720Wp.
• Công nghệ N-type TOPCon.
• Thiết kế bifacial.
• 132 cell half-cut.
• Hiệu suất lên tới 23,21%.
• Bifaciality 80 ± 5%.
• Công suất tương đương lên tới 792Wp ở bifacial gain 10%.
• Double-glass 2,0mm.
• Điện áp hệ thống tối đa 1500V.
• Hộp nối IP68.
• Tải gió 2400Pa.
• Tải tuyết 5400Pa.
• Kích thước 2383 × 1302 × 30mm.
• Trọng lượng khoảng 37kg.
• Nhiệt độ hoạt động -40°C đến +85°C.
• Phù hợp cho các hệ thống điện mặt trời thương mại và công nghiệp.

AE Solar hiện cũng phân loại AE×××CME-132BDS trong dòng Meteor với công nghệ N-type TOPCon, thiết kế bifacial và dải công suất 710–730W, trong đó model 720W nằm trong dải sản phẩm này.
