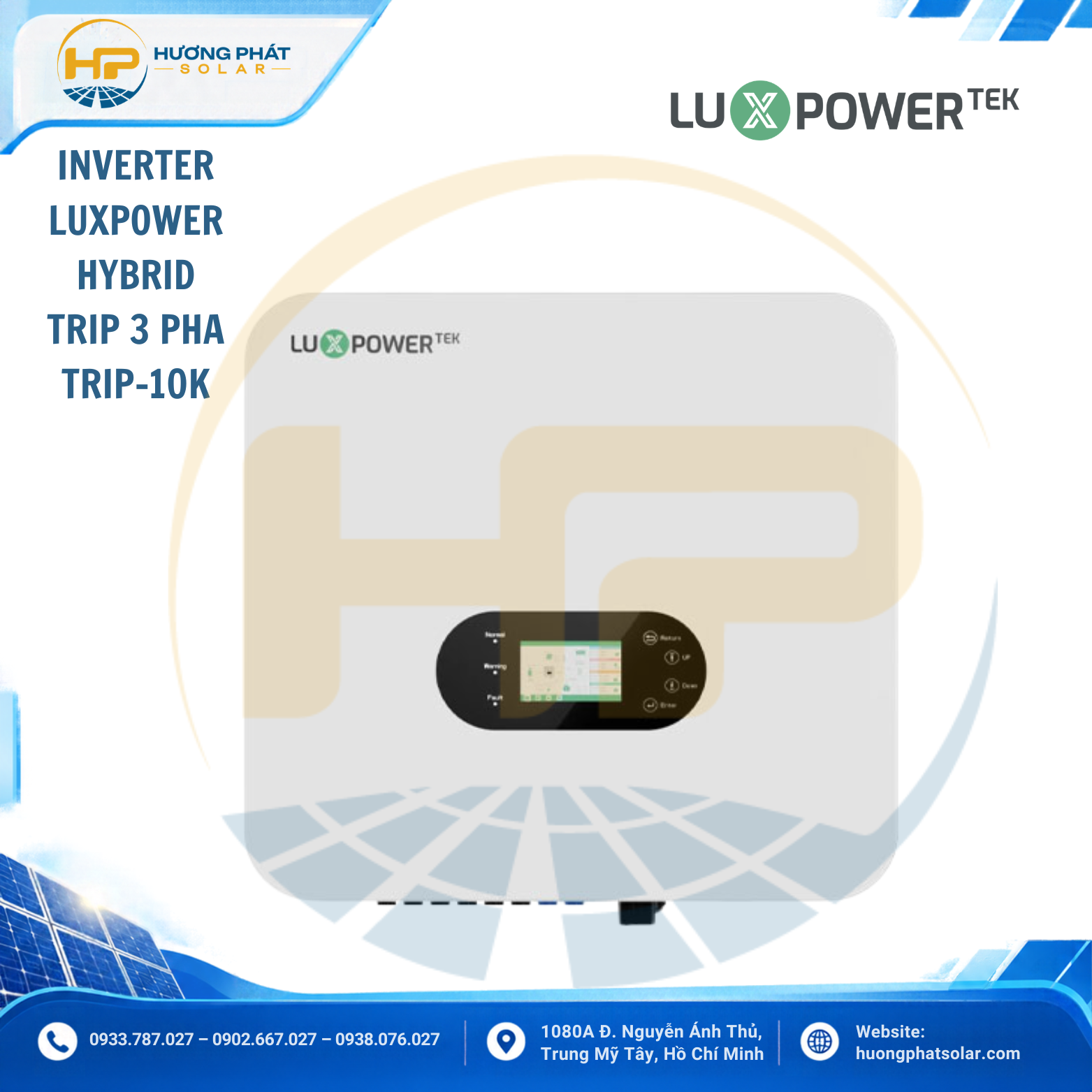

Inverter Hybrid Luxpower TriP-10K 10kW 3 Pha – 2 MPPT, Pin Lưu Trữ 100–700V

Inverter Hybrid Luxpower TriP-10K là bộ biến tần hybrid 3 pha công suất 10kW, được thiết kế cho hệ thống điện mặt trời có lưu trữ. Thiết bị kết hợp nguồn điện từ tấm pin mặt trời, pin lưu trữ điện áp cao và điện lưới nhằm hỗ trợ tối ưu hóa việc sử dụng năng lượng tại công trình.

Với 2 MPPT độc lập và tổng công suất PV đầu vào tối đa 15kW, Luxpower TriP-10K cho phép thiết kế dàn pin có công suất DC lớn hơn công suất AC định mức trong giới hạn kỹ thuật cho phép. Sản phẩm hỗ trợ pin lưu trữ điện áp cao trong dải 100–700V, phù hợp với các hệ thống hybrid sử dụng bộ pin tương thích.

Đây là dòng inverter có thể được cân nhắc cho công trình thương mại, nhà xưởng hoặc cơ sở kinh doanh sử dụng điện 3 pha, đặc biệt khi cần phối hợp nguồn PV với pin lưu trữ. Khi triển khai, đơn vị thiết kế cần kiểm tra chính xác model, sơ đồ đấu nối, thông số pin và yêu cầu vận hành theo tài liệu chính hãng.

Thông số kỹ thuật Inverter Luxpower TriP-10K

• Thương hiệu: Luxpower
• Model: TriP-10K
• Loại thiết bị: Inverter Hybrid
• Hệ thống điện: 3 pha
• Công suất AC định mức: 10kW
• Số MPPT: 2 MPPT độc lập
• Cấu hình chuỗi PV: 2 chuỗi trên mỗi MPPT theo tài liệu dòng TriP
• Công suất PV đầu vào tối đa: 15kW
• Điện áp PV tối đa: 1.000V
• Điện áp PV danh định: 690V
• Dải điện áp MPPT: 200–900V
• Điện áp khởi động PV: 100V
• Dòng PV đầu vào tối đa: 20A mỗi MPPT
• Dòng ngắn mạch PV tối đa: 25A mỗi MPPT
• Loại pin lưu trữ: Lithium-ion / Lead-acid theo tài liệu dòng TriP
• Dải điện áp pin: 100–700V

Datasheet

Công suất 10kW 3 pha cho hệ thống điện mặt trời hybrid

Luxpower TriP-10K có công suất AC định mức 10kW và sử dụng cấu hình điện 3 pha. Đây là đặc điểm quan trọng khi lựa chọn inverter cho công trình có phụ tải phân bổ trên cả ba pha.

Với hệ thống 3 pha, việc thiết kế cần căn cứ vào công suất tổng, mức tải trên từng pha và đặc tính vận hành của thiết bị điện. Đơn vị thi công nên kiểm tra sơ đồ điện thực tế để lựa chọn phương án đấu nối phù hợp, tránh tình trạng một pha chịu tải quá lớn trong khi các pha còn lại ít tải.

Inverter hybrid có thể phối hợp nguồn PV, pin lưu trữ và điện lưới theo cấu hình vận hành của hệ thống. Tuy nhiên, khả năng cấp điện dự phòng khi mất lưới, giới hạn công suất theo từng pha và cách vận hành ở chế độ độc lập cần được xác nhận trong tài liệu của đúng phiên bản sản phẩm.

2 MPPT – Linh hoạt trong thiết kế dàn pin

TriP-10K được trang bị 2 MPPT độc lập, hỗ trợ tối ưu điểm công suất của các chuỗi pin mặt trời. Tổng công suất PV đầu vào tối đa theo thông tin sản phẩm là 15kW.

Hai MPPT giúp người thiết kế có thêm lựa chọn khi bố trí dàn pin theo hướng mái hoặc điều kiện chiếu sáng khác nhau. Với những công trình có nhiều mặt mái, việc phân chia chuỗi PV hợp lý có thể giúp hệ thống khai thác năng lượng hiệu quả hơn.

Các giới hạn kỹ thuật cần được kiểm tra gồm:

• Điện áp PV tối đa 1.000V.
• Dải điện áp MPPT 200–900V.
• Điện áp khởi động 100V.
• Dòng PV đầu vào tối đa 20A mỗi MPPT.
• Dòng ngắn mạch PV tối đa 25A mỗi MPPT.

Khi tính toán số lượng tấm pin mắc nối tiếp, cần kiểm tra điện áp hở mạch Voc của chuỗi trong điều kiện nhiệt độ thấp, điện áp làm việc Vmp và dòng điện của từng chuỗi. Không nên chỉ căn cứ vào tổng công suất watt để quyết định số tấm pin có thể đấu nối.

Hỗ trợ pin lưu trữ điện áp cao 100–700V

Một điểm nổi bật của Luxpower TriP-10K là hỗ trợ hệ pin lưu trữ điện áp cao trong dải 100–700V theo thông tin kỹ thuật của dòng sản phẩm.

Pin lưu trữ giúp hệ thống có thể tích trữ phần điện năng dư thừa từ dàn pin mặt trời để sử dụng vào thời điểm phù hợp, tùy cấu hình vận hành. Điều này hữu ích với công trình có nhu cầu sử dụng điện ngoài giờ nắng hoặc cần quản lý mức tiêu thụ điện theo thời gian.

Khi lựa chọn pin, cần kiểm tra những yếu tố sau:

• Dải điện áp hoạt động của bộ pin.
• Khả năng tương thích giữa BMS và inverter.
• Dòng sạc, dòng xả cho phép của pin.
• Công suất sạc/xả tối đa của cả hệ thống.
• Dung lượng pin theo nhu cầu sử dụng.
• Điều kiện bảo hành và danh sách pin tương thích do nhà sản xuất công bố.

Không nên mặc định mọi loại pin Lithium đều tương thích chỉ vì có dải điện áp tương tự. Cần xác nhận model pin cụ thể và giao thức giao tiếp trước khi triển khai.

Công suất PV 15kW – Tối ưu phương án khai thác năng lượng

Với tổng công suất PV đầu vào tối đa 15kW, TriP-10K có thể được thiết kế cùng dàn pin có công suất DC lớn hơn công suất AC định mức 10kW, miễn là không vượt các giới hạn đầu vào được quy định.

Tỷ lệ công suất DC/AC cần được tính toán dựa trên điều kiện bức xạ tại địa điểm lắp đặt, hướng và góc nghiêng của tấm pin, mức tiêu thụ điện ban ngày và giới hạn vận hành của inverter.

Nếu dàn pin có nhiều hướng lắp đặt hoặc có nguy cơ che bóng, cần phân bổ chuỗi phù hợp giữa hai MPPT. Thiết kế đúng giúp tận dụng diện tích mái và hỗ trợ duy trì sản lượng điện ổn định trong các điều kiện vận hành khác nhau.

Ứng dụng cho công trình thương mại và nhà xưởng

Luxpower TriP-10K có thể được cân nhắc cho những hệ thống điện mặt trời 3 pha có nhu cầu kết hợp PV và pin lưu trữ, chẳng hạn:

• Cửa hàng, văn phòng hoặc cơ sở kinh doanh sử dụng điện 3 pha.
• Công trình thương mại cần quản lý nguồn điện mặt trời và pin lưu trữ.
• Nhà xưởng quy mô phù hợp với công suất inverter 10kW.
• Công trình có nhu cầu sử dụng điện vào buổi tối hoặc ngoài giờ nắng.
• Dự án cần thiết kế hệ hybrid có khả năng mở rộng theo cấu hình được nhà sản xuất hỗ trợ.

Việc chọn công suất inverter cần dựa trên phụ tải thực tế, sản lượng PV dự kiến, dung lượng pin, chế độ vận hành và yêu cầu cấp điện dự phòng. Với các tải có động cơ hoặc dòng khởi động cao, cần kiểm tra giới hạn công suất và đặc tính tải trước khi chốt thiết kế.

Những điểm cần kiểm tra trước khi lắp đặt

Trước khi đưa TriP-10K vào hồ sơ thiết kế hoặc báo giá cho khách hàng, nên xác nhận:

1. Model trên tem máy có đúng là TriP-10K hay thuộc phiên bản TriP khác.
2. Công suất AC định mức và công suất PV tối đa theo đúng datasheet.
3. Điện áp, dòng điện và cấu hình chuỗi PV.
4. Model pin lưu trữ, giao tiếp BMS và dải điện áp tương thích.
5. Khả năng vận hành dự phòng, giới hạn công suất theo pha và sơ đồ đấu nối.
6. Các yêu cầu về bảo vệ AC/DC, nối đất, chống sét và điều kiện lắp đặt.
7. Chính sách bảo hành và phạm vi cung cấp phụ kiện giám sát.

Các thông số về dòng sạc/xả tối đa, công suất đầu ra backup, hiệu suất, cấp bảo vệ và khả năng ghép song song nên được bổ sung vào bài bán hàng sau khi xác nhận từ datasheet đúng phiên bản TriP-10K.
