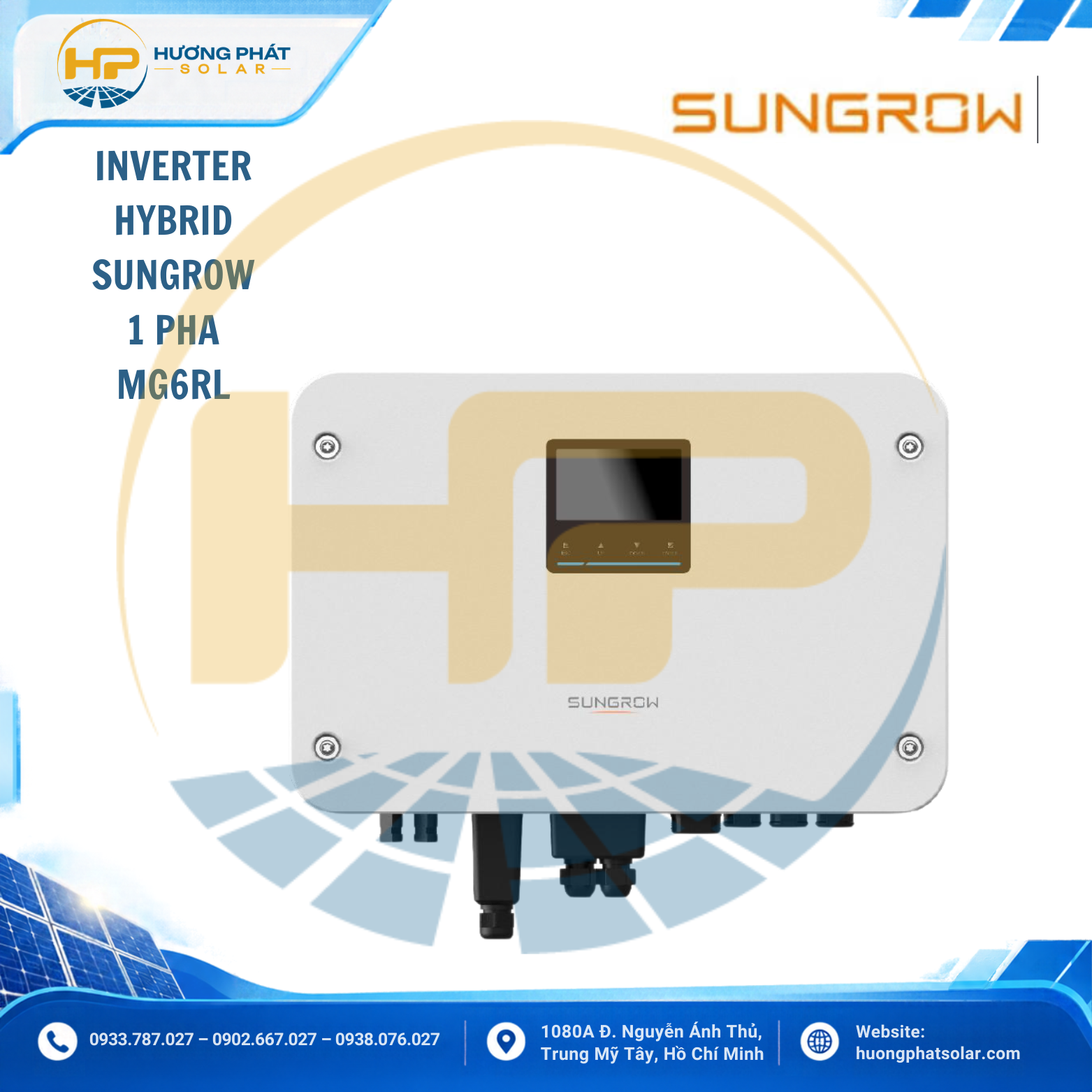

Inverter Hybrid Sungrow MG6RL 6kW 1 Pha – 2 MPPT, Pin Lithium 48V

Inverter Hybrid Sungrow MG6RL là bộ biến tần hybrid 1 pha công suất 6kW, được thiết kế để kết hợp điện mặt trời, pin lưu trữ và điện lưới trong cùng một hệ thống. Sản phẩm phù hợp để cân nhắc cho nhà ở và công trình dân dụng cần khai thác điện mặt trời, tăng khả năng tự sử dụng điện và cấp nguồn dự phòng cho các tải ưu tiên.

Theo datasheet chính hãng, MG6RL có công suất AC định mức 6kW, trang bị 2 MPPT độc lập và hỗ trợ pin Lithium-ion với dải điện áp 40–60V. Công suất PV khuyến nghị tối đa đạt 12kWp, trong khi công suất PV sử dụng tối đa là 9,6kWp. Thiết bị hỗ trợ dòng sạc/xả tối đa 135A và công suất sạc/xả tối đa 6kW.

Ngoài khả năng phối hợp nguồn PV và pin lưu trữ, MG6RL còn hỗ trợ đầu ra backup, thời gian chuyển mạch nhanh và giám sát hệ thống thông qua nền tảng tương thích của Sungrow.

Thông số kỹ thuật Sungrow MG6RL

• Thương hiệu: Sungrow
• Model: MG6RL
• Loại thiết bị: Inverter Hybrid
• Hệ thống điện: 1 pha
• Công suất AC định mức: 6.000W
• Công suất biểu kiến AC tối đa: 6.000VA
• Số MPPT: 2 MPPT độc lập
• Số chuỗi PV: 1 chuỗi trên mỗi MPPT
• Công suất PV khuyến nghị tối đa: 12.000Wp
• Công suất PV sử dụng tối đa: 9.600Wp
• Điện áp PV tối đa: 500V
• Điện áp PV khởi động: 50V
• Điện áp PV danh định: 360V
• Dải điện áp MPPT: 40–425V
• Dòng PV đầu vào tối đa: 40A tổng, 20A mỗi MPPT
• Dòng ngắn mạch PV tối đa: 50A tổng, 25A mỗi MPPT
• Loại pin lưu trữ: Lithium-ion
• Dải điện áp pin: 40–60V
• Dòng sạc/xả tối đa: 135A / 135A
• Công suất sạc/xả tối đa: 6.000W / 6.000W
• Điện áp AC danh định: 220V / 230V / 240V
• Tần số lưới: 50Hz / 60Hz
• Công suất tối đa từ lưới: 8.800W
• Công suất backup tối đa khi hòa lưới: 8.800W, theo điều kiện datasheet
• Công suất backup định mức khi độc lập: 6.000W
• Công suất backup tối đa khi độc lập: 6.600W
• Công suất đỉnh: 2 lần công suất định mức trong 10 giây
• Thời gian chuyển mạch backup: ≤ 4ms
• Hiệu suất tối đa: 97,6%
• Hiệu suất châu Âu: 96,7%
• Cấp bảo vệ: IP65
• Bảo vệ quá áp lan truyền: DC Type II / AC Type II
• Giao tiếp: CAN, RS485; Ethernet và WLAN tùy cấu hình
• Kích thước: 532 × 386 × 210mm
• Khối lượng: ≤ 18kg
• Làm mát: Đối lưu tự nhiên
• Nhiệt độ vận hành: -25°C đến +60°C
• Độ ồn điển hình: ≤ 35dB(A)
• Bảo hành: 5 năm theo catalog

Datasheet

Công suất 6kW – Phù hợp với hệ thống điện mặt trời dân dụng

Sungrow MG6RL có công suất AC định mức 6kW, phù hợp để xem xét cho các công trình điện 1 pha có nhu cầu sử dụng điện tương ứng.

Khi lựa chọn inverter, cần đánh giá tổng phụ tải hoạt động đồng thời, mức tiêu thụ điện vào ban ngày và nhu cầu sử dụng điện vào buổi tối. Với thiết bị có động cơ như máy bơm, máy nén hoặc máy lạnh, cần tính thêm dòng khởi động để hạn chế tình trạng quá tải khi nhiều thiết bị hoạt động cùng lúc.

Đối với hệ hybrid, công suất inverter và dung lượng pin lưu trữ cần được tính toán đồng bộ. Inverter quyết định giới hạn công suất chuyển đổi tức thời, còn dung lượng pin quyết định lượng năng lượng có thể cung cấp khi sản lượng PV thấp hoặc khi lưới điện bị gián đoạn.

2 MPPT độc lập – Linh hoạt khi bố trí dàn pin

MG6RL được trang bị 2 MPPT độc lập, mỗi MPPT hỗ trợ một chuỗi PV theo datasheet. Hai bộ theo dõi điểm công suất cực đại giúp inverter điều chỉnh điểm làm việc của dàn pin để khai thác năng lượng hiệu quả.

Với công trình có các khu vực mái khác hướng hoặc điều kiện chiếu sáng khác nhau, việc phân chia chuỗi PV theo từng MPPT có thể giúp bố trí hệ thống linh hoạt hơn. Tuy nhiên, thiết kế cần tuân thủ số chuỗi được hỗ trợ và giới hạn dòng điện đầu vào.

Các thông số PV quan trọng gồm:

• Điện áp PV tối đa 500V.
• Dải điện áp MPPT 40–425V.
• Điện áp khởi động 50V.
• Dòng PV đầu vào tối đa 20A mỗi MPPT.
• Dòng ngắn mạch PV tối đa 25A mỗi MPPT.

Khi tính số lượng tấm pin nối tiếp, cần kiểm tra điện áp hở mạch Voc ở điều kiện nhiệt độ thấp, điện áp làm việc Vmp và tổng dòng điện của chuỗi. Không nên chỉ dựa vào tổng công suất watt để quyết định số lượng tấm pin có thể đấu nối.

Công suất PV khuyến nghị tối đa 12kWp

Theo datasheet, MG6RL có công suất PV khuyến nghị tối đa 12kWp và công suất PV sử dụng tối đa 9,6kWp. Đây là hai thông số khác nhau, cần thể hiện chính xác khi thiết kế hệ thống và đăng tải thông tin sản phẩm.

Việc lựa chọn dàn pin cần căn cứ vào điều kiện bức xạ, hướng mái, góc nghiêng, mức độ che bóng và biểu đồ tiêu thụ điện của công trình. Đồng thời, cấu hình chuỗi PV phải tuân thủ giới hạn điện áp và dòng điện của từng MPPT.

Trước khi chốt số lượng tấm pin, đơn vị thi công nên xác nhận cấu hình phù hợp với đúng phiên bản thiết bị và hướng dẫn kỹ thuật của Sungrow.

Pin Lithium 40–60V – Hỗ trợ lưu trữ năng lượng

Sungrow MG6RL hỗ trợ pin Lithium-ion với dải điện áp 40–60V. Theo datasheet, dòng sạc và dòng xả tối đa đạt 135A, với công suất sạc/xả tối đa 6kW.

Pin lưu trữ giúp tích trữ điện năng từ nguồn PV để sử dụng vào thời điểm phù hợp. Đây là lựa chọn đáng cân nhắc cho các công trình muốn tăng tỷ lệ tự sử dụng điện mặt trời hoặc duy trì nguồn cấp cho một nhóm tải ưu tiên khi lưới điện bị gián đoạn.

Khi lựa chọn pin, cần kiểm tra:

• Model pin và danh sách tương thích do Sungrow công bố.
• Dải điện áp hoạt động của pin.
• Khả năng giao tiếp BMS.
• Dòng sạc/xả cho phép của bộ pin.
• Dung lượng pin theo nhu cầu sử dụng.
• Điều kiện bảo hành của inverter và pin lưu trữ.

Không nên mặc định mọi bộ pin Lithium 48V đều tương thích với MG6RL nếu chưa có xác nhận từ nhà sản xuất. Thông số dòng sạc/xả tối đa của inverter cũng không có nghĩa mọi bộ pin đều vận hành được ở mức đó; giới hạn thực tế còn phụ thuộc BMS và đặc tính của pin.

Dung lượng pin nên được tính dựa trên nhóm tải cần dự phòng và thời gian sử dụng mong muốn. Nếu công trình cần duy trì các tải thiết yếu vào buổi tối, nên ước tính tổng điện năng tiêu thụ để lựa chọn dung lượng phù hợp.

Backup nhanh khi mất điện

MG6RL hỗ trợ đầu ra backup và thời gian chuyển mạch ≤ 4ms theo datasheet. Khi mất điện lưới, inverter có thể cấp điện cho các tải được đấu nối vào ngõ backup nếu trạng thái pin, cấu hình và tổng tải đáp ứng yêu cầu.

Ở chế độ độc lập, công suất backup định mức là 6kW và công suất tối đa được công bố là 6,6kW. Tài liệu cũng ghi nhận khả năng đạt công suất đỉnh gấp 2 lần công suất định mức trong 10 giây theo điều kiện quy định.

Để hệ thống backup hoạt động ổn định, nên phân nhóm tải ưu tiên như đèn chiếu sáng, thiết bị mạng, máy tính, tủ lạnh và các thiết bị thiết yếu khác. Cần kiểm tra dòng khởi động của tải có động cơ và tổng công suất sử dụng đồng thời.

Không nên mặc định toàn bộ thiết bị trong nhà đều được cấp điện khi mất lưới. Phạm vi backup phụ thuộc vào sơ đồ đấu nối, cấu hình hệ thống và giới hạn công suất thực tế.

Bảo vệ và giám sát hệ thống

Theo datasheet, Sungrow MG6RL có cấp bảo vệ IP65 và tích hợp bảo vệ quá áp lan truyền DC Type II / AC Type II. Thiết bị cũng có các chức năng bảo vệ như giám sát lưới điện, bảo vệ đảo cực DC, bảo vệ ngắn mạch AC và bảo vệ dòng rò.

MG6RL hỗ trợ màn hình hiển thị tại chỗ cùng các giao tiếp CAN, RS485; Ethernet và WLAN có thể phụ thuộc cấu hình. Khi được kết nối với nền tảng giám sát tương thích, người dùng có thể theo dõi tình trạng hoạt động và dữ liệu năng lượng của hệ thống.

Cấp bảo vệ IP65 không thay thế yêu cầu lắp đặt đúng kỹ thuật. Inverter vẫn cần được bố trí theo hướng dẫn của nhà sản xuất, bảo đảm khoảng hở, điều kiện môi trường, hệ thống dây dẫn và phương án bảo vệ điện phù hợp.

Hiệu suất và vận hành êm

MG6RL có hiệu suất chuyển đổi tối đa 97,6% và hiệu suất châu Âu 96,7% theo datasheet. Hiệu suất thực tế còn phụ thuộc vào mức tải, điện áp đầu vào, nhiệt độ môi trường, trạng thái pin và điều kiện vận hành.

Thiết bị sử dụng phương pháp làm mát đối lưu tự nhiên, không dùng quạt làm mát theo tài liệu kỹ thuật. Độ ồn điển hình được công bố ở mức không quá 35dB(A), phù hợp để cân nhắc cho các vị trí lắp đặt gần khu vực sinh hoạt khi điều kiện môi trường được đáp ứng.

Ứng dụng của Inverter Hybrid Sungrow MG6RL

MG6RL có thể được cân nhắc cho:

• Nhà ở sử dụng điện 1 pha.
• Công trình dân dụng cần kết hợp điện mặt trời và pin lưu trữ.
• Hệ thống cần cấp điện dự phòng cho một nhóm tải ưu tiên.
• Công trình muốn tăng khả năng tự sử dụng điện mặt trời.
• Dự án cần inverter hybrid 6kW với 2 MPPT độc lập.

Việc lựa chọn MG6RL nên dựa trên phụ tải thực tế, cấu hình PV, dung lượng pin, yêu cầu backup và khả năng tương thích của bộ lưu trữ.
