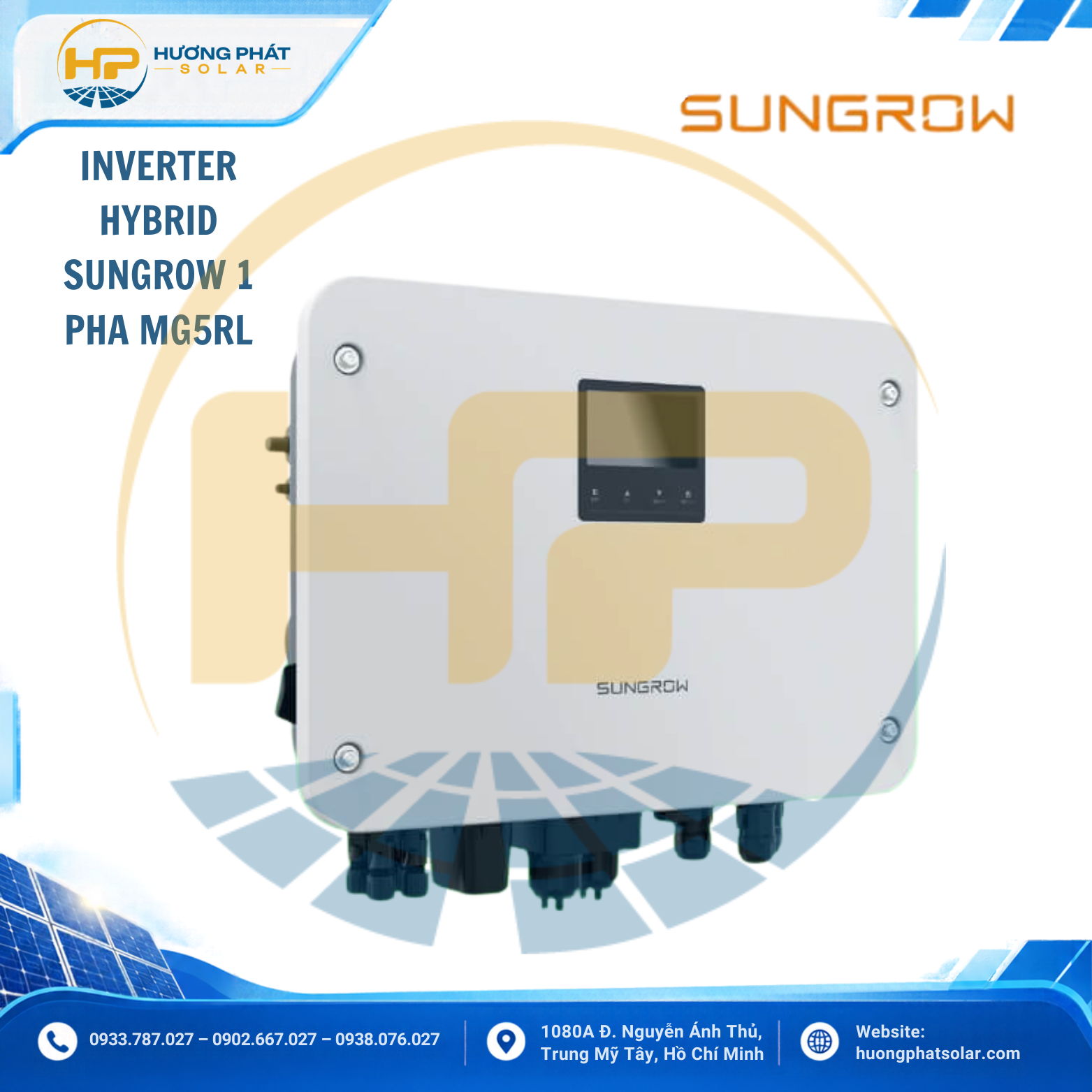

Inverter Hybrid Sungrow MG5RL 5kW 1 Pha – 2 MPPT, Pin Lưu Trữ 48V

Inverter Hybrid Sungrow MG5RL là bộ biến tần hybrid 1 pha công suất 5kW, được thiết kế để phối hợp điện mặt trời, pin lưu trữ và điện lưới trong một hệ thống. Sản phẩm phù hợp để cân nhắc cho các công trình dân dụng có nhu cầu tự sử dụng điện mặt trời và duy trì nguồn điện cho những tải ưu tiên khi mất điện, tùy cấu hình lắp đặt.

Theo datasheet chính hãng, MG5RL có công suất AC định mức 5kW, 2 MPPT độc lập và hỗ trợ pin Lithium với dải điện áp 40–60V. Công suất PV khuyến nghị tối đa là 10kWp, trong khi công suất PV sử dụng tối đa theo tài liệu là 8kWp. Inverter hỗ trợ dòng sạc/xả pin tối đa 120A và công suất sạc/xả tối đa 5kW.

Bên cạnh khả năng phối hợp nguồn điện, dòng MG5RL/MG6RL còn có chức năng cấp điện dự phòng, màn hình hiển thị tại thiết bị và khả năng giám sát qua nền tảng iSolarCloud theo cấu hình kết nối tương thích.

Thông số kỹ thuật Sungrow MG5RL

• Thương hiệu: Sungrow
• Model: MG5RL
• Loại thiết bị: Inverter Hybrid
• Hệ thống điện: 1 pha
• Công suất AC định mức: 5.000W
• Công suất biểu kiến AC tối đa: 5.000VA
• Số MPPT: 2 MPPT độc lập
• Số chuỗi PV: 1 chuỗi trên mỗi MPPT
• Công suất PV khuyến nghị tối đa: 10.000Wp
• Công suất PV sử dụng tối đa: 8.000Wp
• Điện áp PV tối đa: 500V
• Điện áp PV khởi động: 50V
• Dải điện áp MPPT: 40–425V
• Dòng PV đầu vào tối đa: 40A tổng, 20A mỗi MPPT
• Dòng ngắn mạch PV tối đa: 50A tổng, 25A mỗi MPPT
• Loại pin lưu trữ: Lithium-ion
• Dải điện áp pin: 40–60V
• Dòng sạc/xả tối đa: 120A / 120A
• Công suất sạc/xả tối đa: 5.000W / 5.000W
• Điện áp AC danh định: 220V / 230V / 240V
• Tần số lưới: 50Hz / 60Hz
• Công suất dự phòng tối đa khi hòa lưới: 8.800W theo datasheet, phụ thuộc điều kiện tải và cấu hình
• Công suất đầu ra định mức ở chế độ độc lập: 5.000W
• Công suất backup cực đại: 5.500W
• Công suất đỉnh: 2 lần công suất định mức trong 10 giây
• Thời gian chuyển mạch backup: ≤ 4ms theo tài liệu dòng MG5RL/MG6RL
• Hiệu suất tối đa: 97,6%
• Hiệu suất châu Âu: 96,7%
• Cấp bảo vệ: IP65
• Bảo vệ quá áp lan truyền: DC Type II / AC Type II
• Kết nối giám sát: CAN, RS485; Ethernet và WLAN tùy cấu hình
• Kích thước: 536 × 386 × 210mm
• Khối lượng: ≤ 18kg
• Bảo hành: 5 năm theo catalog

Datasheet

Công suất 5kW – Phù hợp với hệ thống điện mặt trời dân dụng

Sungrow MG5RL có công suất AC định mức 5kW, phù hợp để xem xét cho hệ thống điện mặt trời 1 pha tại nhà ở hoặc công trình dân dụng có phụ tải tương ứng.

Công suất inverter cần được lựa chọn dựa trên mức tiêu thụ điện thực tế, các thiết bị hoạt động đồng thời và nhu cầu sử dụng điện vào ban ngày. Nếu công trình có máy bơm, máy nén hoặc thiết bị sử dụng động cơ, cần tính thêm dòng khởi động thay vì chỉ cộng công suất ghi trên nhãn thiết bị.

Đối với hệ hybrid, việc lựa chọn công suất inverter và dung lượng pin nên được thực hiện cùng nhau. Inverter quyết định giới hạn công suất chuyển đổi, trong khi pin lưu trữ quyết định lượng năng lượng có thể sử dụng khi sản lượng PV thấp hoặc không có nắng.

2 MPPT độc lập – Tối ưu thiết kế dàn pin

MG5RL được trang bị 2 MPPT độc lập, mỗi MPPT hỗ trợ một chuỗi PV theo datasheet. Hai bộ theo dõi điểm công suất cực đại giúp hệ thống điều chỉnh điểm làm việc của dàn pin để khai thác năng lượng hiệu quả.

Khi công trình có các khu vực mái khác hướng hoặc có điều kiện chiếu sáng khác nhau, việc phân chia chuỗi PV theo từng MPPT có thể giúp bố trí hệ thống linh hoạt hơn. Tuy nhiên, cần tuân thủ số chuỗi được hỗ trợ và không đấu nối vượt giới hạn dòng điện đầu vào.

Các thông số đầu vào quan trọng gồm:

• Điện áp PV tối đa 500V.
• Dải điện áp MPPT 40–425V.
• Điện áp khởi động 50V.
• Dòng PV đầu vào tối đa 20A mỗi MPPT.
• Dòng ngắn mạch PV tối đa 25A mỗi MPPT.

Khi tính toán số lượng tấm pin nối tiếp, cần kiểm tra điện áp hở mạch Voc ở điều kiện nhiệt độ thấp và điện áp làm việc Vmp của chuỗi. Đồng thời, phải bảo đảm tổng công suất PV phù hợp với giới hạn công suất được công bố cho MG5RL.

Công suất PV khuyến nghị 10kWp

Theo datasheet, MG5RL có công suất PV khuyến nghị tối đa 10kWp và công suất PV sử dụng tối đa 8kWp. Hai thông số này không nên được dùng thay thế cho nhau khi thiết kế hoặc đăng thông số sản phẩm.

Để lựa chọn công suất dàn pin phù hợp, cần căn cứ vào điều kiện bức xạ, hướng mái, góc nghiêng, mức độ che bóng và biểu đồ tiêu thụ điện. Việc bố trí chuỗi PV cũng phải tuân thủ các giới hạn điện áp và dòng điện của từng MPPT.

Trước khi triển khai, đơn vị thi công nên xác nhận lại cách áp dụng giới hạn công suất PV theo phiên bản datasheet và hướng dẫn kỹ thuật dành cho thị trường của thiết bị thực tế.

Pin Lithium 40–60V – Hỗ trợ lưu trữ năng lượng

Sungrow MG5RL hỗ trợ pin Lithium-ion với dải điện áp 40–60V. Theo datasheet, dòng sạc và dòng xả tối đa đều đạt 120A, với công suất sạc/xả tối đa 5kW.

Pin lưu trữ cho phép hệ thống tích trữ điện năng từ nguồn PV để sử dụng khi sản lượng mặt trời giảm hoặc vào thời điểm phù hợp theo cấu hình vận hành. Điều này có thể giúp tăng tỷ lệ tự sử dụng điện mặt trời và hỗ trợ cấp điện cho các tải ưu tiên khi lưới điện gặp sự cố.

Khi lựa chọn pin, cần kiểm tra model pin tương thích, giao tiếp BMS, dải điện áp hoạt động và giới hạn dòng sạc/xả. Không nên mặc định mọi bộ pin Lithium 48V đều tương thích với inverter nếu chưa được nhà sản xuất xác nhận.

Dung lượng pin nên được tính dựa trên phụ tải cần dự phòng và số giờ sử dụng mong muốn. Ví dụ, nếu muốn duy trì các tải thiết yếu vào buổi tối, cần tính tổng điện năng tiêu thụ trong khoảng thời gian đó và lựa chọn bộ pin có dung lượng sử dụng phù hợp.

Backup nhanh khi mất điện

MG5RL thuộc dòng hybrid có chức năng cấp điện dự phòng. Theo tài liệu dòng MG5RL/MG6RL, thời gian chuyển mạch backup có thể đạt ≤ 4ms trong điều kiện được quy định bởi nhà sản xuất.

Khi mất điện lưới, inverter có thể cấp điện cho các tải được kết nối vào ngõ backup nếu cấu hình hệ thống và trạng thái pin đáp ứng yêu cầu. Công suất đầu ra định mức ở chế độ độc lập của MG5RL là 5kW; công suất đỉnh được công bố ở mức 2 lần công suất định mức trong 10 giây.

Để hệ thống backup vận hành ổn định, nên phân nhóm tải ưu tiên như đèn chiếu sáng, thiết bị mạng, máy tính, tủ lạnh hoặc các thiết bị thiết yếu khác. Cần kiểm tra dòng khởi động của thiết bị và tổng công suất tải, đặc biệt khi sử dụng các tải có động cơ.

Không nên mặc định mọi ổ cắm và thiết bị trong nhà đều được cấp điện khi mất lưới. Phạm vi backup phụ thuộc vào sơ đồ đấu nối và thiết kế của hệ thống thực tế.

Bảo vệ và giám sát hệ thống

Theo datasheet, Sungrow MG5RL có cấp bảo vệ IP65 và tích hợp bảo vệ quá áp lan truyền DC Type II / AC Type II. Tài liệu cũng liệt kê các chức năng như giám sát lưới điện, bảo vệ đảo cực DC, bảo vệ ngắn mạch AC và bảo vệ dòng rò.

Thiết bị có màn hình hiển thị tại chỗ và hỗ trợ các giao tiếp CAN, RS485; Ethernet hoặc WLAN có thể phụ thuộc cấu hình. Khi kết nối hệ thống với nền tảng iSolarCloud tương thích, người dùng có thể theo dõi tình trạng hoạt động và dữ liệu năng lượng.

Cấp bảo vệ IP65 không thay thế yêu cầu lắp đặt đúng kỹ thuật. Inverter vẫn cần được bố trí theo hướng dẫn của nhà sản xuất, bảo đảm vị trí lắp đặt, khoảng hở, đường dây và phương án bảo vệ điện phù hợp.

Hiệu suất và khả năng vận hành

MG5RL có hiệu suất chuyển đổi tối đa 97,6% và hiệu suất châu Âu 96,7% theo datasheet. Hiệu suất thực tế còn phụ thuộc vào mức tải, điện áp đầu vào, nhiệt độ môi trường, trạng thái pin và điều kiện vận hành.

Dòng MG5RL/MG6RL được Sungrow giới thiệu với thiết kế không quạt, độ ồn điển hình dưới 35dB(A) theo datasheet. Đặc điểm này có thể phù hợp với các vị trí lắp đặt gần khu vực sinh hoạt, miễn là điều kiện môi trường và hướng dẫn lắp đặt được đáp ứng.

Ứng dụng của Inverter Hybrid Sungrow MG5RL

MG5RL có thể được cân nhắc cho các hệ thống như:

• Nhà ở sử dụng điện 1 pha.
• Công trình dân dụng có nhu cầu kết hợp điện mặt trời và pin lưu trữ.
• Hệ thống cần cấp điện dự phòng cho một nhóm tải ưu tiên.
• Công trình muốn tăng khả năng tự sử dụng điện mặt trời.
• Dự án cần inverter hybrid công suất 5kW với 2 MPPT độc lập.

Việc chọn MG5RL nên dựa trên phụ tải thực tế, cấu hình PV, dung lượng pin, yêu cầu backup và khả năng tương thích của bộ lưu trữ.
